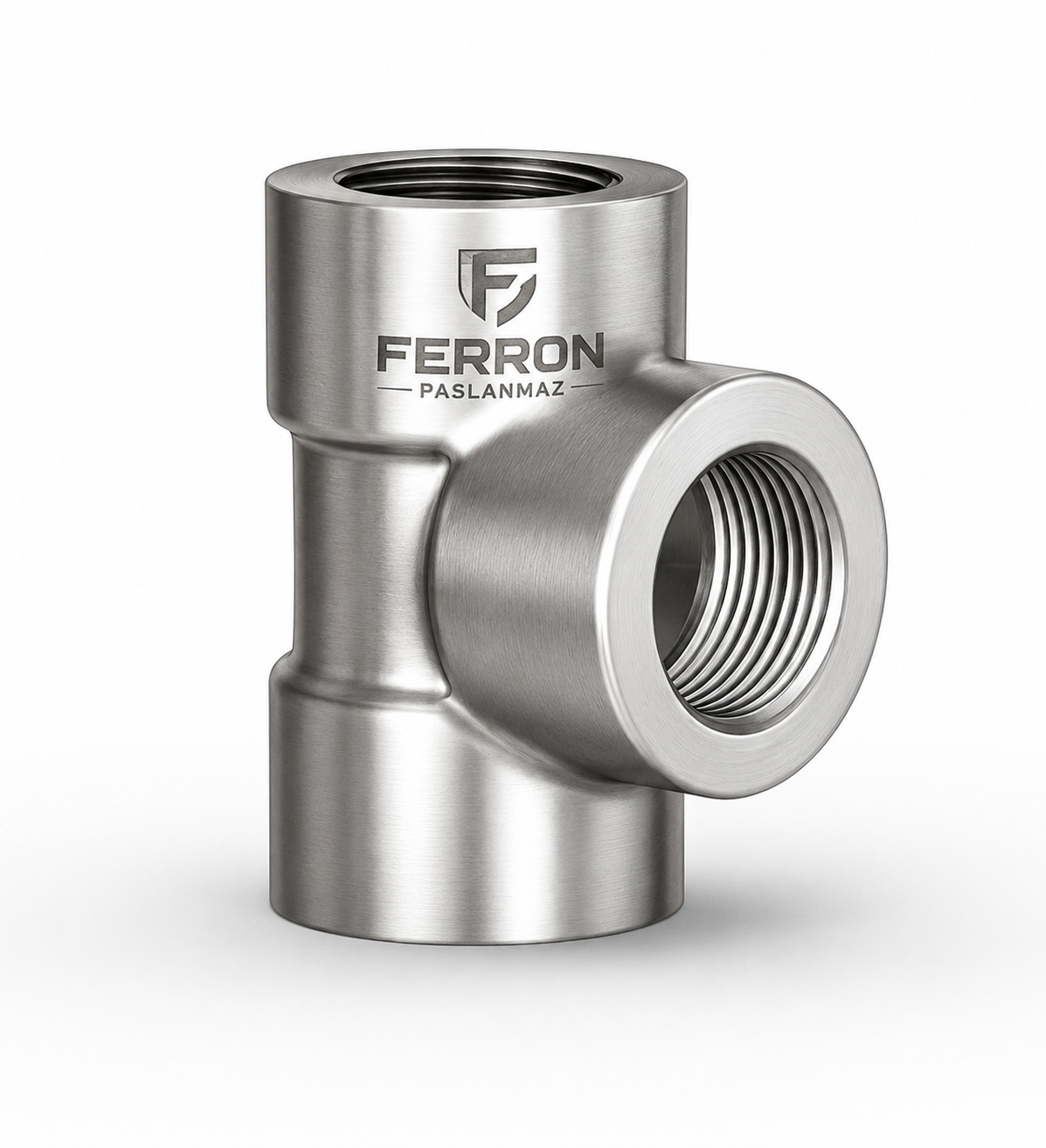

Soket Taynaklı T
Soket Kaynaklı T, boru hatlarında akışın üç farklı yöne dağıtılması veya iki hattın ana hatta bağlanması amacıyla kullanılan yüksek basınca dayanıklı bağlantı elemanıdır. Borular, fitting içerisindeki soket yuvalarına yerleştirilerek çevresinden kaynak yapılır ve güvenli, sızdırmaz bir bağlantı elde edilir.
- Malzeme ve standart teklifte yazılı teyit edilir
- Stok durumu ve termin bilgisiyle dönüş
Açıklama
Ürün hakkında
Soket Kaynaklı T (Socket Weld Tee) – Ürün Açıklaması
Malzeme: Paslanmaz Çelik (AISI 316 / 316L)
Bağlantı Tipi: Soket Kaynaklı (Socket Weld)
Şekil: Eşit T (Equal Tee) veya Redüksiyonlu T (Reducing Tee)
Standartlar: ASME B16.11, MSS SP-79
Basınç Sınıfları: 3000#, 6000#, 9000# seçenekleri
Özellikleri
- Yüksek basınçlı uygulamalar için uygundur.
- Kaynaklı bağlantı sayesinde maksimum sızdırmazlık sağlar.
- Paslanmaz çelik yapısı sayesinde korozyona ve kimyasallara karşı yüksek dayanım sunar.
- Hidrolik, pnömatik, petrokimya, enerji, denizcilik ve proses tesislerinde yaygın olarak kullanılır.
- Kompakt yapısı sayesinde dar alanlarda montaj kolaylığı sağlar.
Kullanım Alanları
- Hidrolik sistemler
- Basınçlı akışkan hatları
- Kimya ve petrokimya tesisleri
- Gıda ve ilaç endüstrisi
- Denizcilik ve offshore uygulamaları
- Su ve gaz dağıtım sistemleri
FERRON Paslanmaz Soket Kaynaklı T, yüksek kalite paslanmaz çelik üretimi ve hassas işlenmiş bağlantı yüzeyleri ile uzun ömürlü, güvenilir ve sızdırmaz bir borulama çözümü sunar.
Ölçüler
Ölçü tablosu
Ölçüler mm, ağırlıklar kg/adet cinsindendir. İhtiyacınız olan ölçüyü teklif formuna yazmanız yeterli.
| DN | Nom Pipe Size | 3000 LB | 6000 LB | 9000 LB | B | J (Min) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | C | D | G (Min) | A | C | D | G (Min) | A | C | D | G (Min) | |||||||
| Avg | Min | Avg | Min | Avg | Min | |||||||||||||
| 6 | 1/8″ | 11.0 | 3.18 | 3.18 | 6.9 | 2.41 | 11.0 | 3.96 | 3.43 | 4.0 | 3.15 | – | – | – | – | – | 10.8 | 9.5 |
| 8 | 1/4″ | 11.0 | 3.78 | 3.30 | 9.3 | 3.02 | 13.5 | 4.60 | 4.01 | 6.4 | 3.68 | – | – | – | – | – | 14.2 | 9.5 |
| 10 | 3/8″ | 13.5 | 4.01 | 3.50 | 12.6 | 3.20 | 15.5 | 5.03 | 4.37 | 9.2 | 4.01 | – | – | – | – | – | 17.6 | 9.5 |
| 15 | 1/2″ | 15.5 | 4.67 | 4.09 | 15.8 | 3.73 | 19.0 | 5.97 | 5.18 | 11.8 | 4.78 | 25.5 | 9.35 | 8.18 | 6.4 | 7.47 | 21.8 | 9.5 |
| 20 | 3/4″ | 19.0 | 4.90 | 4.27 | 21.0 | 3.91 | 22.5 | 6.96 | 6.04 | 15.6 | 5.56 | 28.5 | 9.78 | 8.56 | 11.1 | 7.82 | 27.2 | 12.5 |
| 25 | 1″ | 22.5 | 5.69 | 4.98 | 26.7 | 4.55 | 27.0 | 7.92 | 6.93 | 20.7 | 6.35 | 32.0 | 11.38 | 9.96 | 15.2 | 9.09 | 33.9 | 12.5 |
| 32 | 1-1/4″ | 27.0 | 6.07 | 5.28 | 35.1 | 4.85 | 32.0 | 7.92 | 6.93 | 29.5 | 6.35 | 35.0 | 12.14 | 10.62 | 22.8 | 9.70 | 42.7 | 12.5 |
| 40 | 1-1/2″ | 32.0 | 6.35 | 5.54 | 40.9 | 5.08 | 38.0 | 8.92 | 7.80 | 34.0 | 7.14 | 38.0 | 12.70 | 11.12 | 28.0 | 10.15 | 48.8 | 12.5 |
| 50 | 2″ | 38.0 | 6.93 | 6.04 | 52.5 | 5.54 | 41.0 | 10.92 | 9.50 | 42.9 | 8.74 | 54.0 | 13.84 | 12.12 | 38.2 | 11.07 | 61.2 | 16.0 |
| 65 | 2-1/2″ | 41.0 | 8.76 | 7.67 | 62.7 | 7.01 | – | – | – | – | – | – | – | – | – | – | 73.9 | 16.0 |
| 80 | 3″ | 57.0 | 9.52 | 8.30 | 78.0 | 7.62 | – | – | – | – | – | – | – | – | – | – | 89.8 | 16.0 |
| 100 | 4″ | 66.5 | 10.69 | 9.35 | 102.3 | 8.56 | – | – | – | – | – | – | – | – | – | – | 115.2 | 19.0 |
Teklif
Soket Taynaklı T için teklif isteyin
Ölçü, malzeme kalitesi ve adedi iletin; stok durumu, fiyat ve termin bilgisiyle dönüş yapalım.
Teklifi hızlandıran bilgiler
- Ürün kodu veya adı, ölçü (DN / inç)
- Malzeme kalitesi: 304, 304L, 316 ya da 316L
- Standart / basınç sınıfı (PN, LB, SCH)
- Adet ve istenen teslim yeri
