Paslanmaz Flanş Serbest Flanş ve Yaka

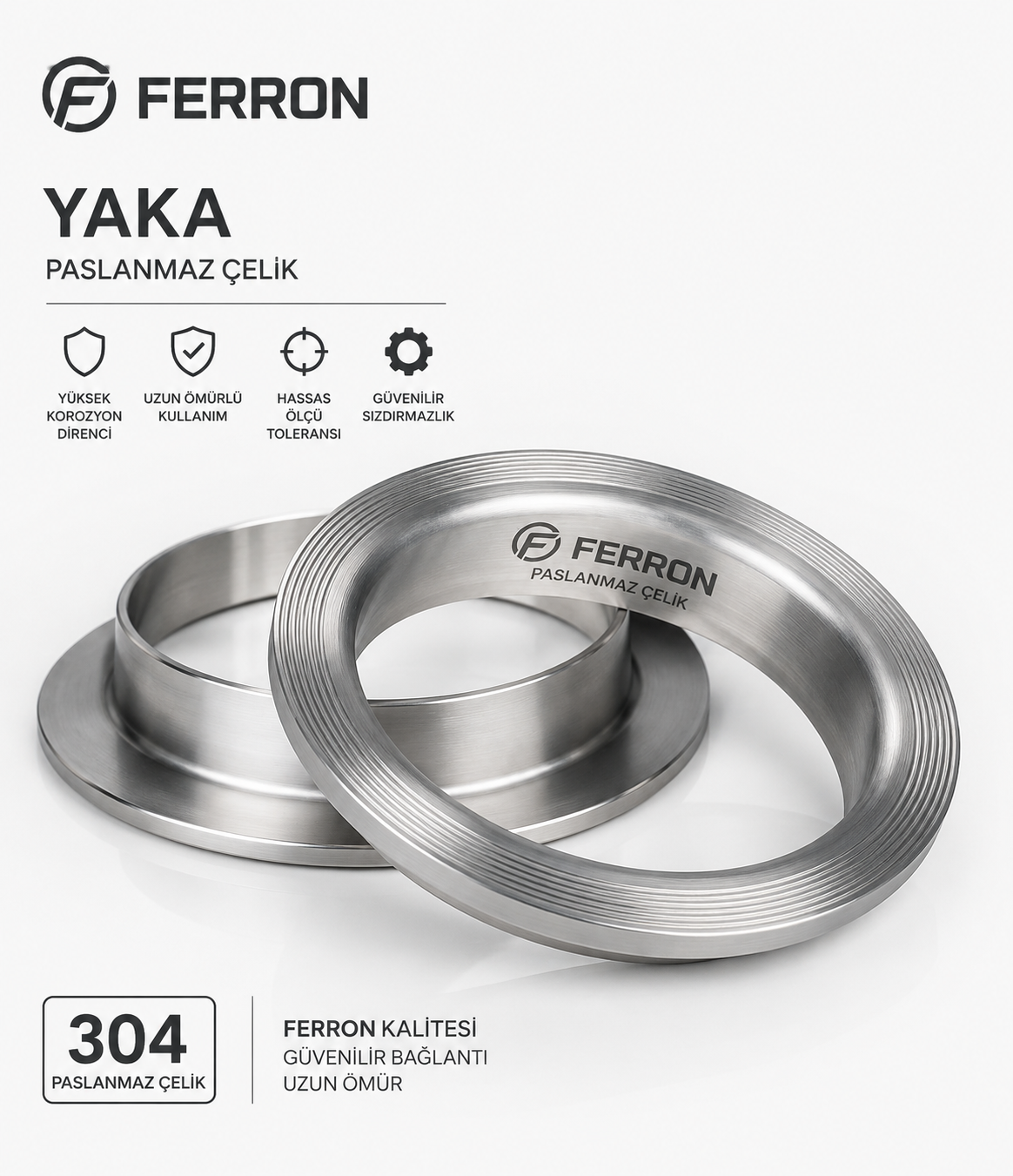

Yaka
FERRON paslanmaz yakalar (Stub End), lap joint flanş sistemlerinde kullanılan ve boru hatlarında ekonomik, güvenilir ve kolay montaj imkânı sağlayan bağlantı elemanlarıdır. Hassas işlenmiş sızdırmazlık yüzeyi ve yüksek kaliteli paslanmaz çelik yapısı sayesinde üstün korozyon direnci ve uzun servis ömrü sunar.
- Malzeme
- Paslanmaz Çelik 304 (opsiyonel 316 / 316L)
- Marka
- FERRON
- Ürün Tipi
- Paslanmaz Yaka (Stub End)
- Üretim Standardı
- ASTM A403, ASME B16.9
- Bağlantı Tipi
- Kaynak Ağızlı (Butt Weld)
- Malzeme ve standart teklifte yazılı teyit edilir
- Stok durumu ve termin bilgisiyle dönüş
Açıklama
Ürün hakkında
FERRON Paslanmaz Yaka (Stub End)
Öne çıkan özellikler
- Lap Joint Flanşlarla uyumlu
- Hassas işlenmiş sızdırmazlık yüzeyi
- Yüksek korozyon ve aşınma direnci
- Uzun servis ömrü
Ürün Avantajları
- Flanşın serbest dönmesine olanak sağlar
- Kolay hizalama ve montaj
- Düşük bakım maliyeti
- Güvenilir sızdırmazlık performansı
- Kimyasal ortamlara karşı yüksek dayanım
- Ekonomik ve uzun ömürlü çözüm
Kullanım Alanları
- Kimya ve petrokimya tesisleri
- Gıda ve içecek endüstrisi
- İlaç üretim tesisleri
- Denizcilik uygulamaları
- Su arıtma sistemleri
- Proses borulama hatları
- Endüstriyel tesisatlar
FERRON paslanmaz yakalar, lap joint flanş sistemlerinde maksimum montaj kolaylığı ve güvenilir sızdırmazlık sağlamak için üretilmiştir. Yüksek kaliteli paslanmaz çelikten imal edilen ürünler, korozyona karşı üstün dirençleri ve uzun servis ömürleri sayesinde endüstriyel uygulamalarda güvenle tercih edilmektedir.
Ölçüler
Ölçü tablosu
Ölçüler mm, ağırlıklar kg/adet cinsindendir. İhtiyacınız olan ölçüyü teklif formuna yazmanız yeterli.
| Yaka / Collars DIN2642 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ebat / Size | d1 | D | t | h | Ağırlık / Weight | ||||||
| Series1 | Series2 | Series1 | Series2 | Series1 | Series2 | ||||||
| DN15 | – | 20 | 45 | – | 2 | 9 | – | 0,020 | |||
| 21,3 | – | 2,5 | – | 0,020 | – | ||||||
| DN20 | – | 25 | 58 | – | 2 | 12 | – | 0,040 | |||
| 26,9 | – | 2,5 | – | 0,040 | – | ||||||
| DN25 | – | 30 | 68 | – | 2 | 15 | – | 0,050 | |||
| 33,7 | – | 3 | – | 0,080 | – | ||||||
| DN32 | – | 38 | 78 | – | 2 | 15 | – | 0,070 | |||
| 42,4 | – | 3 | – | 0,150 | – | ||||||
| DN40 | – | 44,5 | 88 | – | 2 | 17 | – | 0,090 | |||
| 48,3 | – | 3 | – | 0,180 | – | ||||||
| DN50 | – | 54 | 102 | – | 2 | 22 | – | 0,120 | |||
| 60,3 | – | 3 | – | 0,180 | – | ||||||
| DN65 | 76,1 | 70 | 122 | 3 | 2 | 22 | 0,240 | 0,160 | |||
| DN80 | 88,9 | 84 | 138 | 3 | 2 | 23 | 0,300 | 0,200 | |||
| DN100 | – | 104 | 158 | – | 2 | 28 | – | 0,250 | |||
| 114,3 | – | 3 | – | 0,360 | – | ||||||
| DN125 | – | 129 | 188 | – | 2 | 30 | – | 0,340 | |||
| 139,7 | – | 3 | – | 0,460 | – | ||||||
| DN150 | – | 154 | 212 | – | 2 | 30 | – | 0,380 | |||
| 168,3 | – | 3 | – | 0,550 | – | ||||||
| DN200 | 219,1 | 206 | 268 | 4 | 3 | 30 | 0,700 | 0,830 | |||
| DN250 | – | 256 | 320 | – | 3 | 35 | – | 1,040 | |||
| 273,0 | – | 4 | – | 1,260 | – | ||||||
| DN300 | 323,9 | 306 | 370 | 4 | 3 | 35 | 1,470 | 1,280 | |||
| DN350 | 355,6 | 356 | 430 | 4 | 3 | 40 | 2,360 | 1,610 | |||
| – | – | – | – | – | – | ||||||
| DN400 | 406,4 | – | 482 | 4 | – | 45 | 2,640 | – | |||
| – | – | – | – | – | – | ||||||
| DN450 | 457,2 | 456 | 535 | 4 | 3 | 45 | 3,250 | 2,160 | |||
| DN500 | 508 | – | 585 | 4 | – | 45 | 3,740 | – | |||
| DN600 | 610 | – | 685 | 5 | – | 45 | 6,800 | – | |||
| DN700 | 711 | – | 800 | 5 | – | 45 | 8,300 | – | |||
| DN800 | 813 | – | 905 | 5 | – | 45 | 9,400 | – | |||
Teklif
Yaka için teklif isteyin
Ölçü, malzeme kalitesi ve adedi iletin; stok durumu, fiyat ve termin bilgisiyle dönüş yapalım.
Teklifi hızlandıran bilgiler
- Ürün kodu veya adı, ölçü (DN / inç)
- Malzeme kalitesi: 304, 304L, 316 ya da 316L
- Standart / basınç sınıfı (PN, LB, SCH)
- Adet ve istenen teslim yeri
