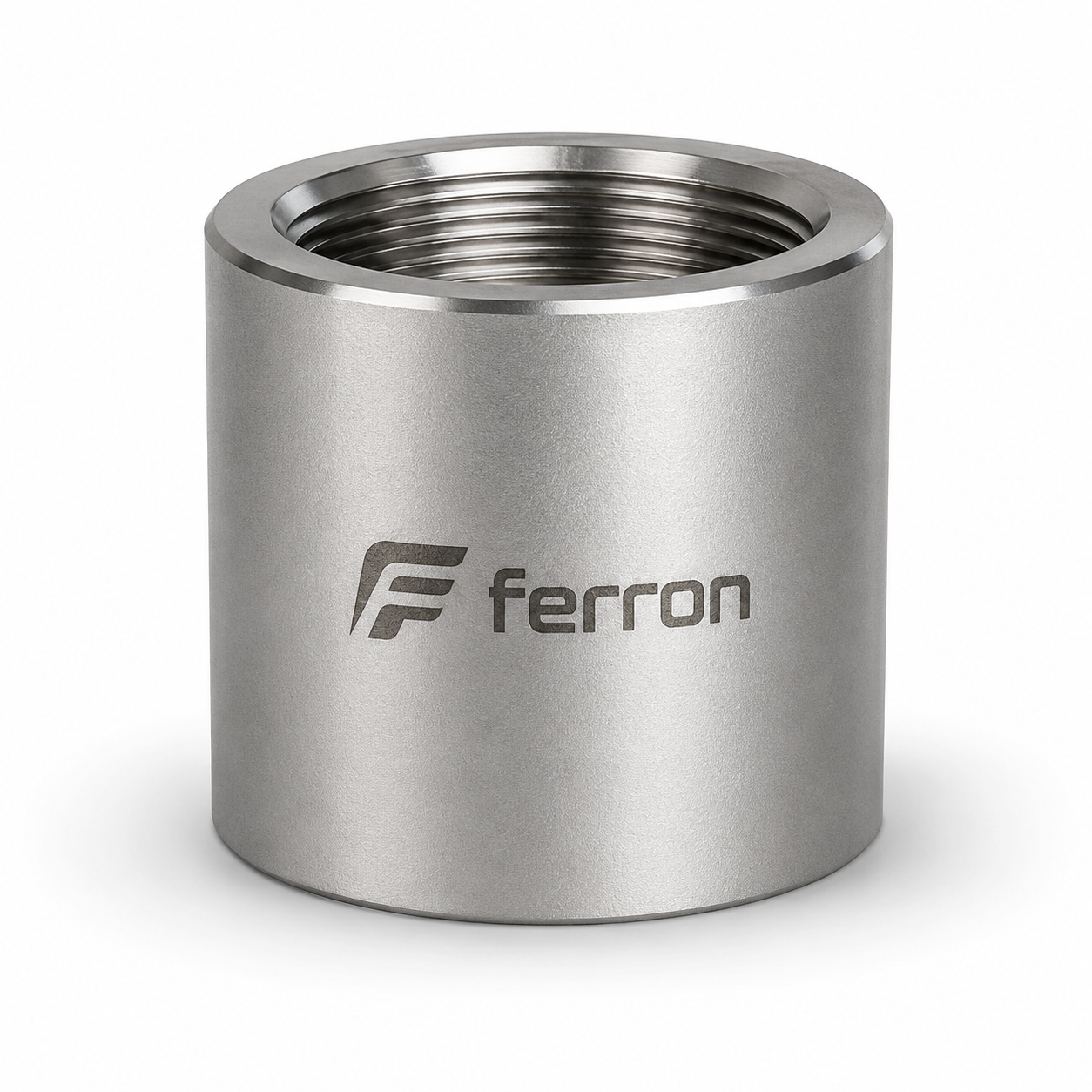

Soket Kaynaklı Manşon (Socket Weld Coupling), aynı çaptaki iki borunun güvenli ve sızdırmaz şekilde birleştirilmesi amacıyla kullanılan dövme çelik boru bağlantı elemanıdır. Soket kaynak bağlantı yapısı sayesinde boruların doğru hizalanmasını sağlar ve yüksek basınç altında güvenilir performans sunar.
ASME B16.11 standardına uygun olarak üretilen soket kaynaklı manşonlar; petrol ve gaz tesisleri, petrokimya endüstrisi, enerji santralleri, hidrolik sistemler, buhar hatları ve proses borulama uygulamalarında yaygın olarak kullanılmaktadır. Kaynaklı bağlantı yapısı sayesinde titreşim, basınç ve sıcaklık değişimlerine karşı yüksek dayanım gösterir.
Ürün Özellikleri
- Aynı çaptaki boruların birleştirilmesi için tasarlanmıştır.
- Yüksek basınçlı uygulamalar için uygundur.
- Güçlü ve sızdırmaz bağlantı sağlar.
- Kompakt ve sağlam yapı.
- Kolay montaj ve uzun servis ömrü.
- Korozyona dayanıklı paslanmaz çelik seçenekleri mevcuttur.
Teknik Özellikler
- Ürün Tipi: Soket Kaynaklı Manşon
- Bağlantı Tipi: Socket Weld (SW)
- Basınç Sınıfları: 3000 LB, 6000 LB, 9000 LB
- Ölçü Aralığı: 1/8″ – 4″
- Standart: ASME B16.11
- Üretim Standardı: MSS-SP-83
- Malzeme Seçenekleri:
- ASTM A182 F304
- ASTM A182 F304L
- ASTM A182 F316
- ASTM A182 F316L
- ASTM A105 Karbon Çelik
Kullanım Alanları
- Petrol ve Gaz Endüstrisi
- Petrokimya Tesisleri
- Kimya Sanayi
- Enerji Santralleri
- Buhar Hatları
- Hidrolik ve Pnömatik Sistemler
- Endüstriyel Proses Tesisleri
- Gemi ve Denizcilik Uygulamaları
Avantajları
- Yüksek basınç dayanımı
- Güvenilir kaynak bağlantısı
- Düşük kaçak riski
- Uzun ömürlü kullanım
- Kolay montaj
- Uluslararası standartlara uygun üretim
FERRON Soket Kaynaklı Manşon ürünleri, yüksek kalite standartlarında üretilerek petrol ve gaz, petrokimya, enerji, hidrolik ve endüstriyel proses tesislerinde güvenilir bağlantı çözümleri sunar. Hassas işleme kalitesi, yüksek mukavemetli malzemeleri ve uluslararası standartlara uygun üretim yapısıyla zorlu çalışma koşullarında maksimum performans sağlar.
| Nom. Pipe Size | 3000 LB | 6000 LB | B1 | B2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | J | L | D | H | J | L | |||
| 1/4″x1/8″ | 6.9 | 22.2 | 10.5 | 27.5 | 4.0 | 23.8 | 10.5 | 27.5 | 14.3 | 10.9 |
| 3/8″x1/8″ | 6.9 | 26.1 | 10.5 | 28.5 | 4.0 | 28.1 | 10.5 | 28.5 | 17.7 | 10.9 |
| 3/8″x1/4″ | 9.3 | 26.1 | 10.5 | 28.5 | 6.4 | 28.1 | 10.5 | 28.5 | 17.7 | 14.3 |
| 1/2″x1/8″ | 6.9 | 31.6 | 12.5 | 34.5 | 4.0 | 34.2 | 12.5 | 34.5 | 21.9 | 10.9 |
| 1/2″x1/4″ | 9.3 | 31.6 | 12.5 | 34.5 | 6.4 | 34.2 | 12.5 | 34.5 | 21.9 | 14.3 |
| 1/2″x3/8″ | 12.6 | 31.6 | 12.5 | 34.5 | 9.2 | 34.2 | 12.5 | 34.5 | 21.9 | 17.7 |
| 3/4″x1/8″ | 6.9 | 37.4 | 14.0 | 37.5 | 4.0 | 41.6 | 14.0 | 37.5 | 27.3 | 10.9 |
| 3/4″x1/4″ | 9.3 | 37.4 | 14.0 | 37.5 | 6.4 | 41.6 | 14.0 | 37.5 | 27.3 | 14.3 |
| 3/4″x3/8″ | 12.6 | 37.4 | 14.0 | 37.5 | 9.2 | 41.6 | 14.0 | 37.5 | 27.3 | 17.7 |
| 3/4″x1/2″ | 15.8 | 37.4 | 14.0 | 37.5 | 11.8 | 41.6 | 14.0 | 37.5 | 27.3 | 21.9 |
| 1″x1/8″ | 6.9 | 45.7 | 15.0 | 43.0 | 4.0 | 50.2 | 15.0 | 43.0 | 34.0 | 10.9 |
| 1″x1/4″ | 9.3 | 45.7 | 15.0 | 43.0 | 6.4 | 50.2 | 15.0 | 43.0 | 34.0 | 14.3 |
| 1″x3/8″ | 12.6 | 45.7 | 15.0 | 43.0 | 9.2 | 50.2 | 15.0 | 43.0 | 34.0 | 17.7 |
| 1″x1/2″ | 15.8 | 45.7 | 15.0 | 43.0 | 11.8 | 50.2 | 15.0 | 43.0 | 34.0 | 21.9 |
| 1″x3/4″ | 21.0 | 45.7 | 15.0 | 43.0 | 15.6 | 50.2 | 15.0 | 43.0 | 34.0 | 27.3 |
