Enstrümantasyon Bağlantı Elemanları
Ferrule, Somun ve Destek Burcu
Çift ferrule rakorların parçaları: ön ferrule (ön yüksük), arka ferrule (arka yüksük), rakor somunu ve yumuşak ya da ince cidarlı borular için destek burcu. Metrik ve inç boru ölçüleri, AISI 316 / 316L.
Teknik rehber
Ferrule = rakor yüksüğü: ön yüksük ve arka yüksük
Ferrule, çift ferrule enstrümantasyon rakorlarında tüp üzerinde sızdırmazlığı sağlayan halkadır; Türkçede rakor yüksüğü ya da kısaca paslanmaz yüksük olarak bilinir. Çift ferrule sistemde iki halka birlikte çalışır: ön yüksük (front ferrule) tüp ile rakor gövdesi arasında sızdırmazlığı sağlar, arka yüksük (back ferrule) tüpü kavrayarak ön yüksüğü destekler.
Bu sayfada çift ferrule sistemin parçaları yer alır: FGF kodlu ön ferrule (ön yüksük), FGFB kodlu arka ferrule (arka yüksük), FGN kodlu rakor somunu ve yumuşak ya da ince cidarlı borular için FGI kodlu destek burcu (tube insert). Hepsi AISI 316 / 316L malzemedir (316 ferrule); ferrule ve somun metrik 2–50 mm ile inç 1/16″–2″ tüp ölçüleri için verilir. Her paslanmaz ferrule, kullanıldığı tube ferrule sistemiyle aynı ölçüde seçilmelidir; ferrule rakor bağlantısının diğer parçaları için enstrümantasyon bağlantı elemanları sayfasına bakın.
SSS
Ferrule, Somun ve Destek Burcu hakkında sık sorulanlar
Rakor yüksüğü ile ferrule aynı şey mi?
Evet. Ferrule, çift ferrule rakorlarda kullanılan sızdırmazlık halkasının İngilizce adıdır; Türkçede yüksük ya da rakor yüksüğü denir.
Ferrule ölçüsü nasıl seçilir?

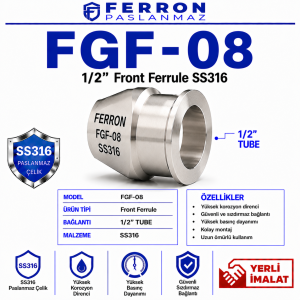

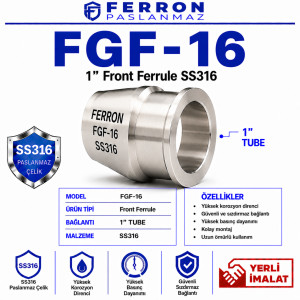

Tüp dış çapına göre. İnç tüplerde FGF-04 = 1/4″, FGF-06 = 3/8″, FGF-08 = 1/2″, FGF-12 = 3/4″, FGF-16 = 1″; metrik tüplerde FGF-6M = 6 mm, FGF-12M = 12 mm gibi. Ön ve arka ferrule aynı ölçüde seçilir.
Destek burcu (tube insert) ne zaman kullanılır?
Yumuşak ya da ince cidarlı borularda: burç borunun ucuna içten yerleştirilir ve somun sıkılırken borunun çökmesini önler. Boru dış ve iç çapına göre seçilir.
