90° Kuyruklu Dişli Dirsek 150LBs
90° Kuyruklu Dişli Dirsek 150LBs
Paslanmaz 90° Kuyruklu Dişli Dirsek (Male-Female Elbow), boru hatlarında akış yönünü doksan derece değiştirmek ve aynı zamanda bir tarafı dişli, diğer tarafı dişsiz (kaynaklı) bağlantı ihtiyacını karşılamak için tasarlanmış, 150LBs basınç sınıfına uygun özel bir bağlantı elemanıdır. Bir ucu hassas dış dişli (erkek), diğer ucu ise iç dişli (dişi) yapıda olan bu dirsek, esnek montaj çözümleri sunar. Yüksek kaliteli paslanmaz çelikten üretilen gövdesi, korozyona, paslanmaya ve zorlu kimyasallara karşı üstün direnç gösterir. Montaj kolaylığı ve mükemmel sızdırmazlık performansıyla öne çıkar. Gıda, ilaç, kimya ve su arıtma sektörlerinde, farklı bağlantı türlerini tek bir noktada birleştirmek için dayanıklı ve güvenilir bir çözüm sunan, uluslararası standartlara uyumlu bir endüstriyel üründür.

90° Kuyruklu Dişli Dirsek 150LBs
Standartlar / Standarts: ANSI B16.1
Diş / Thread: NPT, BSPT, BSP (BS21)

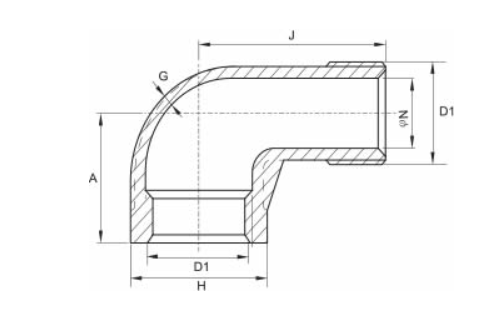

| Size | 1/8″ | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| Spec. | ||||||||||||
| D1 | 1/8″ | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| H | 14,8 | 18,3 | 21,7 | 26,6 | 32,1 | 39,5 | 49,2 | 55,5 | 68,2 | 83,5 | 99,0 | 126,3 |
| N | 5,5 | 8,0 | 11,5 | 15,0 | 20,5 | 26,0 | 34,5 | 40,0 | 51,0 | 60,0 | 77,5 | 101,5 |
| A | 17,0 | 19,0 | 23,0 | 27,0 | 32,0 | 38,0 | 45,0 | 48,0 | 57,0 | 69,0 | 78,0 | 97,0 |
| J | 26,0 | 27,0 | 29,0 | 35,0 | 40,0 | 46,0 | 54,0 | 57,0 | 70,0 | 83,0 | 94,0 | 115,0 |
| G | 1,5 | 1,5 | 1,5 | 1,6 | 1,7 | 1,8 | 2,0 | 2,0 | 2,2 | 2,7 | 3,0 | 3,4 |
| kg | 0,018 | 0,028 | 0,038 | 0,064 | 0,098 | 0,160 | 0,216 | 0,336 | 0,548 | 0,880 | 1,283 | 2,240 |
