تجهيزات التوصيل الملولبة / باللحام بالمقبس عالية الضغط تجهيزات التوصيل باللحام بالمقبس

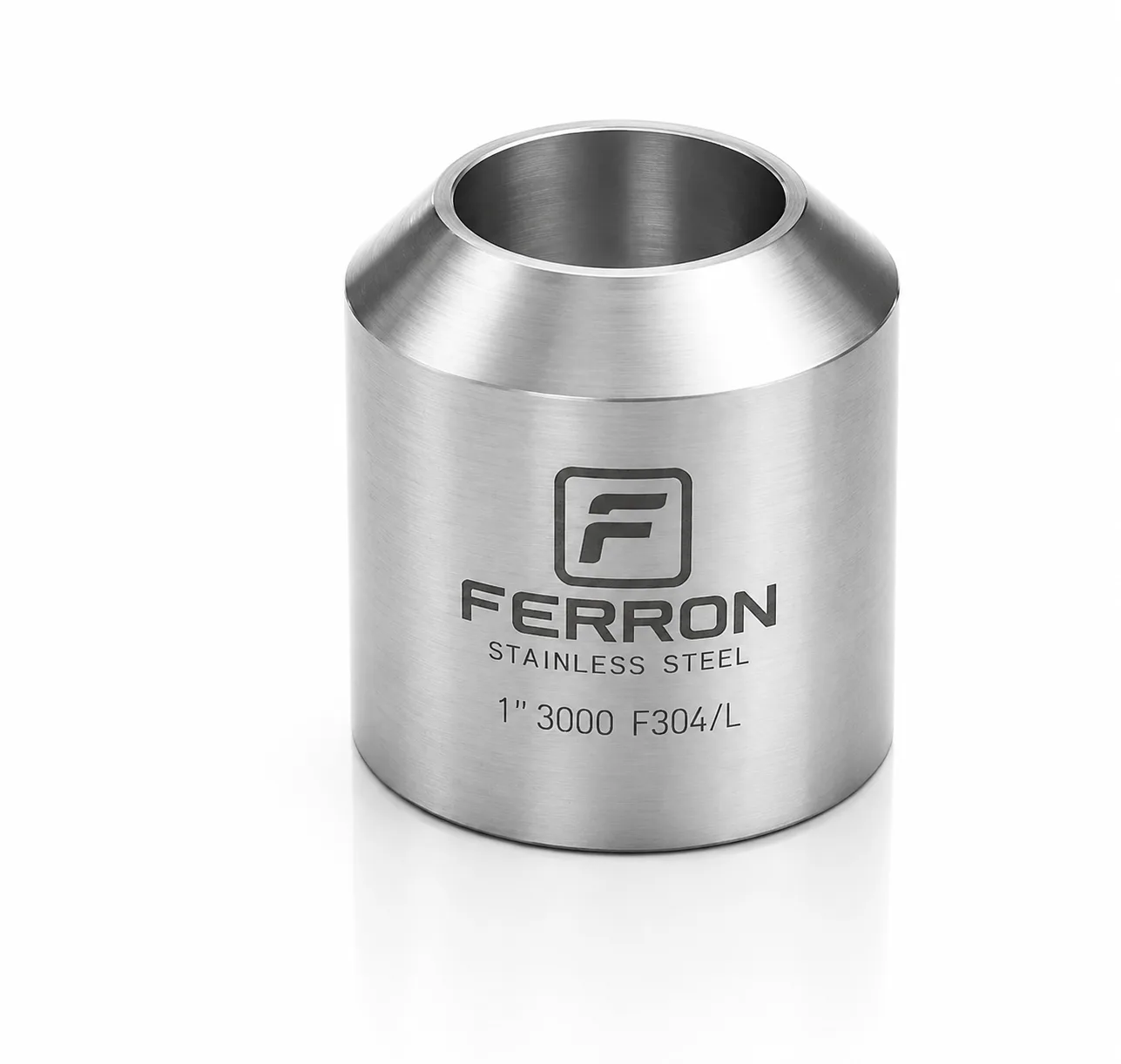

جلبة توصيل لحام بالمقبس
- المعيار
- ASME B16.11
- نوع المنتج
- جلبة توصيل بلحام المقبس
- نوع التوصيل
- لحام بالمقبس (SW)
- فئات الضغط
- 3000 LB, 6000 LB, 9000 LB
- نطاق المقاسات
- 1/8″ – 4″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
جلبة التوصيل ذات اللحام بالمقبس (Socket Weld Coupling) عنصر توصيل أنابيب من الفولاذ المطروق يُستخدم لوصل أنبوبين بالقطر نفسه بصورة آمنة ومحكمة ضد التسرب. وبفضل بنية وصلة اللحام بالمقبس تضمن المحاذاة الصحيحة للأنابيب وتوفر أداءً موثوقاً تحت الضغط العالي.
تُستخدم جلبات التوصيل ذات اللحام بالمقبس المصنّعة وفق معيار ASME B16.11 على نطاق واسع في منشآت النفط والغاز وصناعة البتروكيماويات ومحطات الطاقة والأنظمة الهيدروليكية وخطوط البخار وتطبيقات أنابيب العمليات. وبفضل بنية الوصلة الملحومة تُظهر متانة عالية في مواجهة الاهتزاز وتغيرات الضغط ودرجة الحرارة.
خصائص المنتج
- مصممة لوصل الأنابيب ذات القطر نفسه.
- مناسبة للتطبيقات عالية الضغط.
- توفر وصلة قوية ومحكمة ضد التسرب.
- بنية مدمجة ومتينة.
- سهولة التركيب وعمر خدمة طويل.
- تتوفر خيارات من الفولاذ المقاوم للصدأ المقاوم للتآكل.
مجالات الاستخدام
- صناعة النفط والغاز
- منشآت البتروكيماويات
- صناعة الكيماويات
- محطات الطاقة
- خطوط البخار
- الأنظمة الهيدروليكية والهوائية
- المنشآت الصناعية للعمليات
- تطبيقات السفن والأعمال البحرية
المزايا
- تحمّل عالٍ للضغط
- وصلة لحام موثوقة
- خطر تسرب منخفض
- استخدام طويل العمر
- سهولة التركيب
- تصنيع وفق المعايير الدولية
تقدم منتجات جلبات التوصيل FERRON ذات اللحام بالمقبس، المصنّعة وفق معايير جودة عالية، حلول توصيل موثوقة في منشآت النفط والغاز والبتروكيماويات والطاقة والهيدروليك والعمليات الصناعية. وبفضل جودة التشغيل الدقيقة ومواد عالية المتانة وبنية تصنيع مطابقة للمعايير الدولية توفر أقصى أداء في ظروف التشغيل القاسية.
الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
| مقاس الأنبوب الاسمي | 3000 LB | 6000 LB | B1 | B2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | J | L | D | H | J | L | |||
| 1/4″x1/8″ | 6.9 | 22.2 | 10.5 | 27.5 | 4.0 | 23.8 | 10.5 | 27.5 | 14.3 | 10.9 |
| 3/8″x1/8″ | 6.9 | 26.1 | 10.5 | 28.5 | 4.0 | 28.1 | 10.5 | 28.5 | 17.7 | 10.9 |
| 3/8″x1/4″ | 9.3 | 26.1 | 10.5 | 28.5 | 6.4 | 28.1 | 10.5 | 28.5 | 17.7 | 14.3 |
| 1/2″x1/8″ | 6.9 | 31.6 | 12.5 | 34.5 | 4.0 | 34.2 | 12.5 | 34.5 | 21.9 | 10.9 |
| 1/2″x1/4″ | 9.3 | 31.6 | 12.5 | 34.5 | 6.4 | 34.2 | 12.5 | 34.5 | 21.9 | 14.3 |
| 1/2″x3/8″ | 12.6 | 31.6 | 12.5 | 34.5 | 9.2 | 34.2 | 12.5 | 34.5 | 21.9 | 17.7 |
| 3/4″x1/8″ | 6.9 | 37.4 | 14.0 | 37.5 | 4.0 | 41.6 | 14.0 | 37.5 | 27.3 | 10.9 |
| 3/4″x1/4″ | 9.3 | 37.4 | 14.0 | 37.5 | 6.4 | 41.6 | 14.0 | 37.5 | 27.3 | 14.3 |
| 3/4″x3/8″ | 12.6 | 37.4 | 14.0 | 37.5 | 9.2 | 41.6 | 14.0 | 37.5 | 27.3 | 17.7 |
| 3/4″x1/2″ | 15.8 | 37.4 | 14.0 | 37.5 | 11.8 | 41.6 | 14.0 | 37.5 | 27.3 | 21.9 |
| 1″x1/8″ | 6.9 | 45.7 | 15.0 | 43.0 | 4.0 | 50.2 | 15.0 | 43.0 | 34.0 | 10.9 |
| 1″x1/4″ | 9.3 | 45.7 | 15.0 | 43.0 | 6.4 | 50.2 | 15.0 | 43.0 | 34.0 | 14.3 |
| 1″x3/8″ | 12.6 | 45.7 | 15.0 | 43.0 | 9.2 | 50.2 | 15.0 | 43.0 | 34.0 | 17.7 |
| 1″x1/2″ | 15.8 | 45.7 | 15.0 | 43.0 | 11.8 | 50.2 | 15.0 | 43.0 | 34.0 | 21.9 |
| 1″x3/4″ | 21.0 | 45.7 | 15.0 | 43.0 | 15.6 | 50.2 | 15.0 | 43.0 | 34.0 | 27.3 |
عرض سعر
اطلب عرض سعر لـجلبة توصيل لحام بالمقبس
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
