Paslanmaz Flanş Kaynak Boyunlu Flanş (EN / DIN)

PN16 Kaynak Boyunlu Flanş (DIN2633)

Name: PN16 Kaynak Boyunlu Flanş (DIN2633)
Brand: FERRON Paslanmaz

Endüstriyel boru hatlarının en çok tercih edilen bağlantı elemanlarından biri olan PN16 Kaynak Boyunlu Flanş, Alman normu DIN 2633 ve Avrupa normu EN 1092-1 standartlarına tam uyumlu olarak üretilmiştir.

Bu ürün için teklif iste

Hemen arayın

Malzeme ve standart teklifte yazılı teyit edilir
Stok durumu ve termin bilgisiyle dönüş

Açıklama

Ürün hakkında

Ölçüler

Ölçü tablosu

Ölçüler mm, ağırlıklar kg/adet cinsindendir. İhtiyacınız olan ölçüyü teklif formuna yazmanız yeterli.

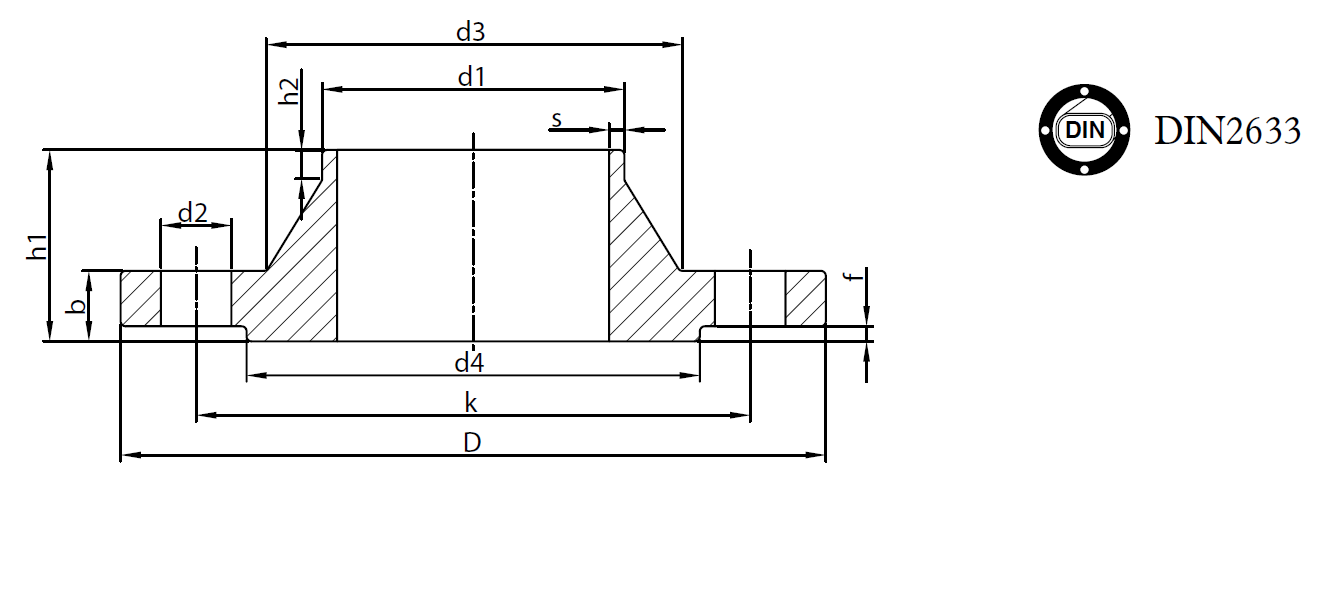

Ebat / Size	Flanş Ölçüleri / Flange Dimensions					Boyun / Neck				Fatura Raised Face		Cıvata / Bolt			Ağırlık / Weight
Ebat / Size	d1	k	D	b	h1	d3	s	r	h2	d4	f	d2	m	n	kg/ad kg/pcs
DN15	21,3	65	95	14	35	32	2	4	6	45	2	14	M12	4	0,67
DN20	26,9	75	105	16	38	40	2,3	4	6	58	2	14	M12	4	0,97
DN25	33,7	85	115	16	38	45	2,6	4	6	68	2	14	M12	4	1,15
DN32	42,4	100	140	16	40	56	2,6	6	6	78	2	18	M16	4	1,68
DN40	48,3	110	150	16	42	64	2,6	6	7	88	3	18	M16	4	1,88
DN50	60,3	125	165	18	45	75	2,9	6	8	102	3	18	M16	4	2,53
DN65	76,1	145	185	18	45	90	2,9	6	10	122	3	18	M16	8	2,98
DN80	88,9	160	200	20	50	105	3,2	8	10	138	3	18	M16	8	3,92
DN100	114,3	180	220	20	52	131	3,6	8	12	158	3	18	M16	8	4,56
DN125	139,7	210	250	22	55	156	4	8	12	188	3	18	M16	8	6,25
DN150	168,3	240	285	22	55	184	4,5	10	12	212	3	22	M20	8	7,61
DN200	219,1	295	340	24	62	235	5,9	10	16	268	3	22	M20	12	11,2
DN250	273,0	355	405	26	70	292	6,3	12	16	320	3	26	M24	12	16,4
DN300	323,9	410	460	28	78	344	7,1	12	16	378	4	26	M24	12	21,9
DN350	355,6	470	520	30	82	390	8	12	16	438	4	26	M24	16	32,7
DN400	406,4	525	580	32	85	445	8	12	16	490	4	30	M27	16	40,9
DN450	457	585	640	32	88	496	8	12	16	550	4	30	M27	20	48
DN500	508	650	715	34	90	548	8	12	16	610	4	33	M30	20	61,7
DN600	610	770	840	36	95	652	8,8	12	18	725	5	36	M33	20	85,5
DN700	711	840	910	36	100	755	8,8	12	18	795	5	36	M33	24	87,5
DN800	813	950	1025	38	105	855	10	12	20	900	5	39	M36	24	111,6
DN900	914	1050	1125	40	110	955	10	12	20	1000	5	39	M36	28	129,7
DN1000	1016	1170	1255	42	120	1058	10	16	22	1115	5	42	M39	28	169,6
DN1100	1116	1270	1355	44	125	1160	10	16	26	1218	5	43	M40	32	194,1
DN1200	1220	1390	1485	48	130	1262	12,5	16	30	1330	5	48	M45	32	253,7
DN1300	1320	1490	1585	50	138	1364	14,2	16	30	1438	5	48	M45	36	295,5
DN1400	1420	1590	1685	52	145	1465	14,2	16	30	1530	5	48	M45	36	332,7
DN1500	1524	1710	1820	54	154	1566	16	16	35	1640	5	56	M52	40	403,8
DN1600	1620	1820	1930	58	160	1668	16	16	35	1750	5	56	M52	40	482,6
DN1800	1820	2020	2130	62	170	1870	17,5	16	35	1950	5	56	M52	44	590,1
DN2000	2020	2230	2345	66	180	2072	20	16	40	2150	5	62	M58	48	732,6
