JIS 16K Flanş
FERRON JIS 16K paslanmaz flanşlar, Japon Endüstri Standardı (JIS) normlarına uygun olarak üretilmiş olup orta ve yüksek basınçlı boru sistemlerinde güvenilir bağlantı çözümleri sunar.
- Malzeme
- Paslanmaz Çelik 304 (opsiyonel 316 / 316L)
- Standart
- JIS B2220
- Basınç sınıfı
- 16K
- Marka
- FERRON
- Ürün Tipi
- JIS 16K Flanş
- Malzeme ve standart teklifte yazılı teyit edilir
- Stok durumu ve termin bilgisiyle dönüş
Açıklama
Ürün hakkında

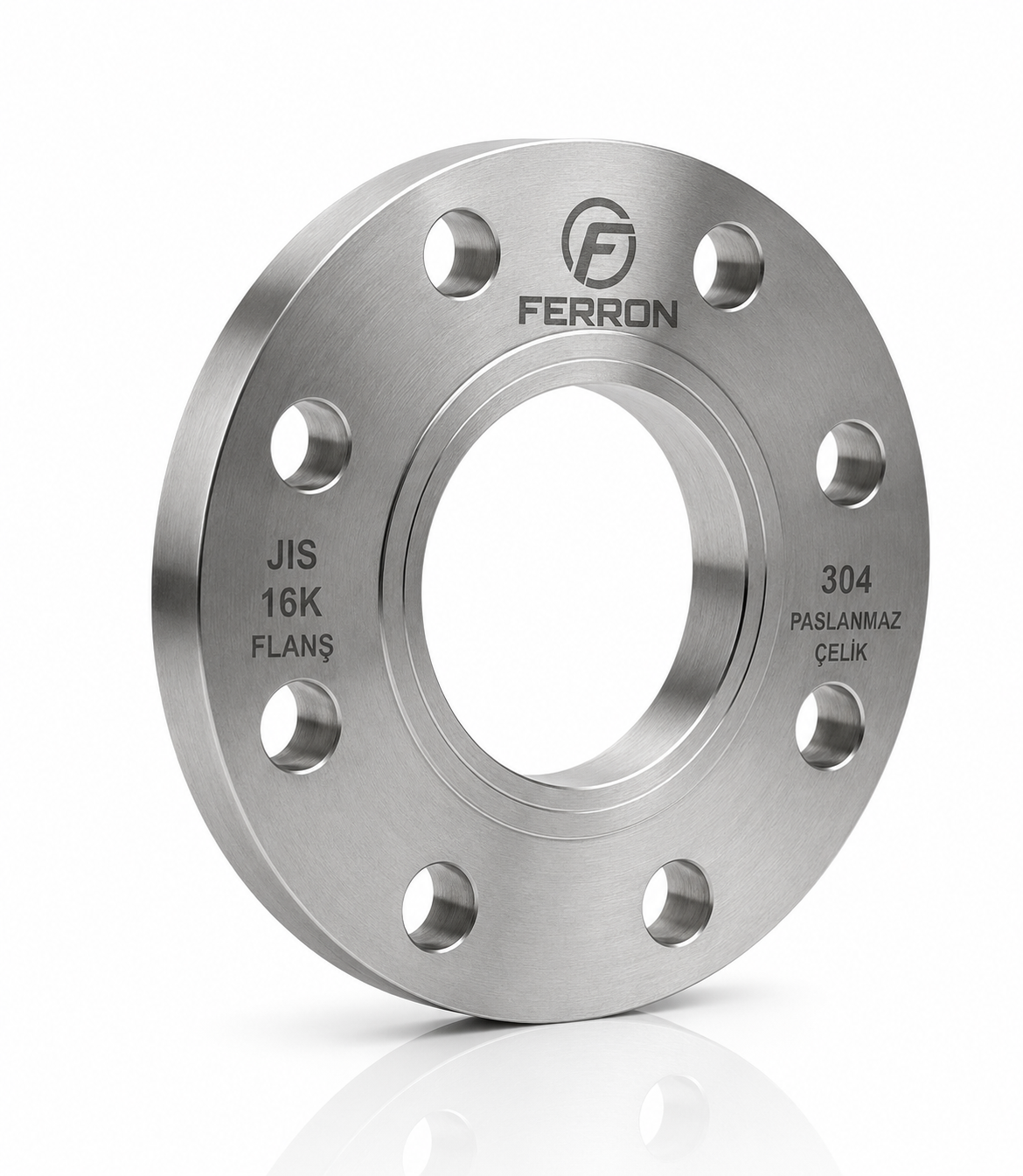

FERRON JIS 16K Paslanmaz Flanş
Öne çıkan özellikler
- Yüksek mekanik dayanım
- Hassas işlenmiş bağlantı yüzeyleri
- Korozyona ve aşınmaya karşı üstün direnç
Ürün Avantajları
- JIS standartlarına tam uyum
- Güvenilir sızdırmazlık performansı
- Kolay montaj ve bakım
- Yüksek basınç dayanımı
- Uzun servis ömrü
- Zorlu çalışma koşullarına uygun tasarım
Kullanım Alanları
- Kimya ve petrokimya tesisleri
- Su arıtma sistemleri
- Denizcilik ve gemi inşa sanayi
- Gıda ve içecek endüstrisi
- Enerji tesisleri
- Endüstriyel proses hatları
- Genel borulama uygulamaları
FERRON JIS 16K paslanmaz flanşlar, JIS standartlarına uygun yüksek kaliteli bağlantı elemanlarıdır. Paslanmaz çelik gövdesi sayesinde korozyona karşı üstün dayanım sunarken, hassas işlenmiş yüzeyleri ile güvenilir sızdırmazlık sağlar. Endüstriyel borulama sistemlerinde güvenli, dayanıklı ve uzun ömürlü kullanım için ideal çözümdür.
Ölçüler
Ölçü tablosu
Ölçüler mm, ağırlıklar kg/adet cinsindendir. İhtiyacınız olan ölçüyü teklif formuna yazmanız yeterli.
| Ebat / Size | D | C | h | N (adet) pcs | g | f | d0 | t | Düz/Flat kg/ad kg/pcs | Kör/Blind kg/ad kg/pcs |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 90 | 65 | 15 | 4 | 46 | 1 | 17,8 | 12 | 0,48 | 0,50 |
| 15 | 95 | 70 | 15 | 4 | 51 | 1 | 22,2 | 12 | 0,53 | 0,56 |
| 20 | 100 | 75 | 15 | 4 | 56 | 1 | 27,7 | 14 | 0,68 | 0,74 |
| 25 | 125 | 90 | 19 | 4 | 67 | 1 | 34,5 | 14 | 1,06 | 1,16 |
| 32 | 135 | 100 | 19 | 4 | 76 | 2 | 43,2 | 16 | 1,34 | 1,50 |
| 40 | 140 | 105 | 19 | 4 | 81 | 2 | 49,1 | 16 | 1,41 | 1,63 |
| 50 | 155 | 120 | 19 | 8 | 96 | 2 | 61,1 | 16 | 1,57 | 1,90 |
| 65 | 175 | 140 | 19 | 8 | 116 | 2 | 77,1 | 18 | 2,24 | 2,87 |
| 80 | 200 | 160 | 23 | 8 | 132 | 2 | 90 | 20 | 3,19 | 4,14 |
| 90 | 210 | 170 | 23 | 8 | 145 | 2 | 102,6 | 20 | 3,39 | 4,63 |
| 100 | 225 | 185 | 23 | 8 | 160 | 2 | 115,4 | 22 | 4,23 | 5,99 |
| 125 | 270 | 225 | 25 | 8 | 195 | 2 | 141,2 | 22 | 6,14 | 8,79 |
| 150 | 305 | 260 | 25 | 12 | 230 | 2 | 166,6 | 24 | 8,15 | 12,2 |
| 200 | 350 | 305 | 25 | 12 | 275 | 2 | 218 | 26 | 10,3 | 17,9 |
| 250 | 430 | 380 | 27 | 12 | 345 | 2 | 269,5 | 28 | 17 | 29,6 |
| 300 | 480 | 430 | 27 | 16 | 395 | 3 | 321 | 30 | 20 | 39,1 |
| 350 | 540 | 480 | 33 | 16 | 440 | 3 | 358,1 | 34 | 29 | 55,7 |
| 400 | 605 | 540 | 33 | 16 | 495 | 3 | 409 | 38 | 41 | 79,5 |
| 450 | 675 | 605 | 33 | 20 | 560 | 3 | 460 | 40 | 53 | 104,4 |
| 500 | 730 | 660 | 33 | 20 | 615 | 3 | 511 | 42 | 62 | 129,6 |
| 550 | 795 | 720 | 39 | 20 | 670 | 3 | 562 | 44 | 75 | 159,9 |
| 600 | 845 | 770 | 39 | 24 | 720 | 3 | 613 | 46 | 83 | 188,7 |
| 650 | 895 | 820 | 39 | 24 | 770 | 5 | 664 | 48 | 91 | 220,0 |
| 700 | 960 | 875 | 42 | 24 | 820 | 5 | 715 | 50 | 107 | 263,6 |
| 750 | 1020 | 935 | 42 | 24 | 880 | 5 | 766 | 52 | 125 | 312 |
| 800 | 1085 | 990 | 48 | 24 | 930 | 5 | 817 | 54 | 143 | 364,2 |
| 900 | 1185 | 1090 | 48 | 28 | 980 | 5 | 919 | 58 | 165 | 465,7 |
| 1000 | 1320 | 1210 | 56 | 28 | 1030 | 5 | 1021 | 62 | 216 | 611,9 |
| 1200 | 1530 | 1420 | 56 | 32 | 1140 | 5 | 1225 | 70 | 291 | 935,6 |
Teklif
JIS 16K Flanş için teklif isteyin
Ölçü, malzeme kalitesi ve adedi iletin; stok durumu, fiyat ve termin bilgisiyle dönüş yapalım.
Teklifi hızlandıran bilgiler
- Ürün kodu veya adı, ölçü (DN / inç)
- Malzeme kalitesi: 304, 304L, 316 ya da 316L
- Standart / basınç sınıfı (PN, LB, SCH)
- Adet ve istenen teslim yeri
