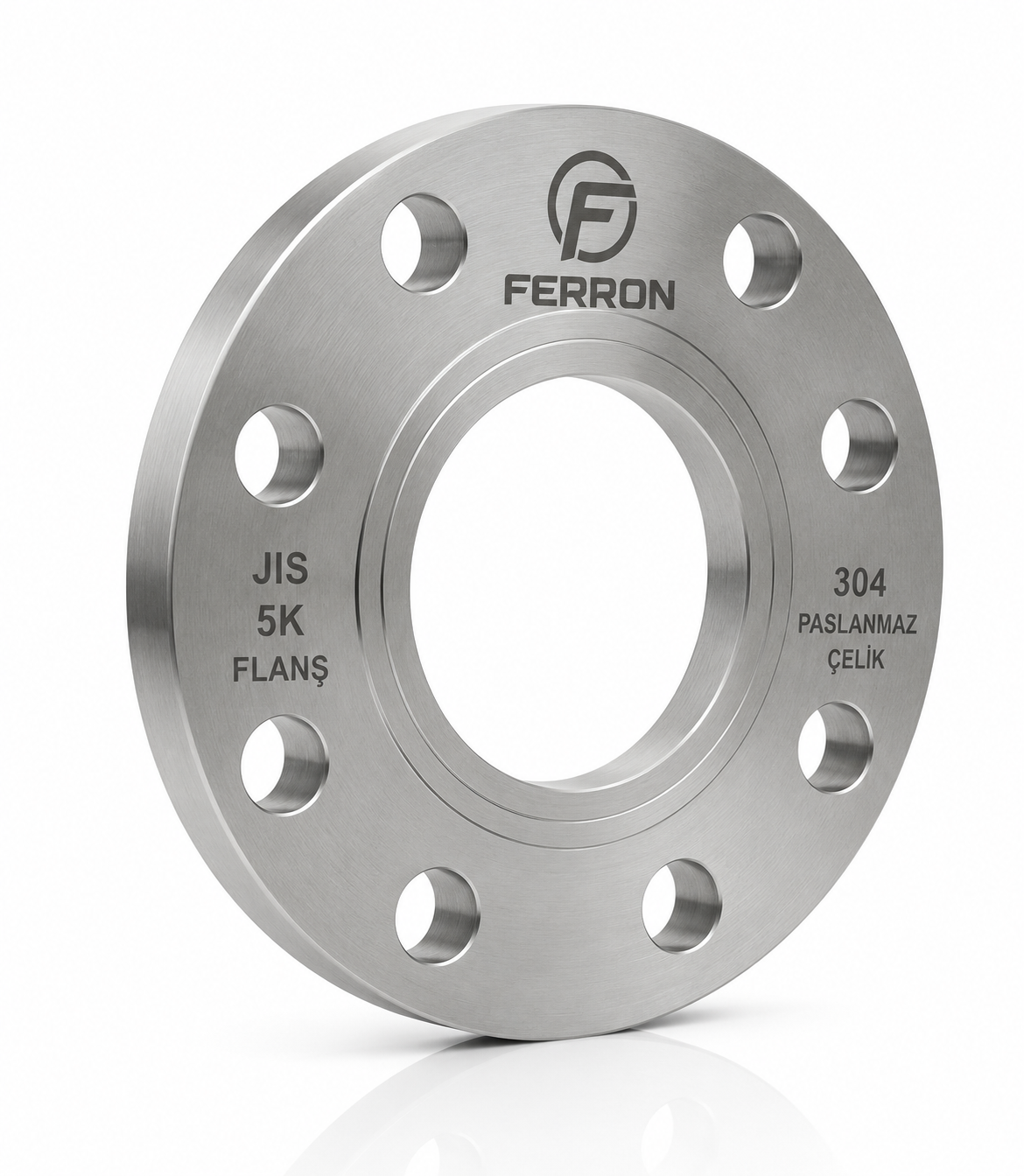

JIS 5K Flanş - Görsel 1
Click to enlarge

JIS 5K Flanş

FERRON JIS 5K Paslanmaz Flanş

FERRON JIS 5K paslanmaz flanşlar, düşük ve orta basınçlı boru sistemlerinde güvenilir bağlantı sağlamak amacıyla Japon Endüstri Standardı (JIS) normlarına uygun olarak üretilmektedir. Hassas işlenmiş bağlantı yüzeyleri ve yüksek kaliteli paslanmaz çelik yapısı sayesinde üstün sızdırmazlık, yüksek korozyon direnci ve uzun servis ömrü sunar.

Teknik Özellikler

  • Marka: FERRON
  • Ürün Tipi: JIS 5K Flanş
  • Basınç Sınıfı: 5K
  • Standart: JIS B2220
  • Malzeme: Paslanmaz Çelik 304 (opsiyonel 316 / 316L)
  • Yüzey Tipi: RF (Raised Face) / FF (Flat Face)
  • Hassas işlenmiş sızdırmazlık yüzeyi
  • Yüksek korozyon ve aşınma direnci
  • Kolay montaj ve bakım

Ürün Avantajları

  • JIS standartlarına tam uyum
  • Güvenilir sızdırmazlık performansı
  • Hafif ve ekonomik çözüm
  • Kolay montaj ve sökme imkânı
  • Uzun servis ömrü
  • Düşük bakım maliyeti

Kullanım Alanları

  • Su tesisatları
  • Gıda ve içecek endüstrisi
  • Denizcilik uygulamaları
  • Kimya ve proses hatları
  • Arıtma sistemleri
  • Endüstriyel borulama sistemleri
  • Genel tesisat uygulamaları

Katalog Kısa Açıklaması
FERRON JIS 5K paslanmaz flanşlar, düşük ve orta basınçlı uygulamalarda güvenilir bağlantı çözümleri sunar. Paslanmaz çelik yapısı sayesinde korozyona karşı üstün dayanım sağlayan ürün, hassas işlenmiş yüzeyleri ile yüksek sızdırmazlık performansı sunar. Endüstriyel ve genel borulama sistemlerinde uzun ömürlü kullanım için ideal bir çözümdür.

E-Posta Gönderin
Arayın



JIS 5K Flanş

Ebat / Size D C h N
(adet)
pcs		 g f d0 Düz / Flat Kör / Blind Düz / Flat kg/ad kg/ pcs Kör / Blind kg/ad kg/ pcs
t
10 75 55 12 4 39 1 17,8 9 9 0,26 0,28
15 80 60 12 4 44 1 22,2 9 9 0,30 0,32
20 85 65 12 4 49 1 27,7 10 10 0,36 0,41
25 95 75 12 4 59 1 34,5 10 10 0,45 0,52
32 115 90 15 4 70 2 43,2 12 12 0,77 0,91
40 120 95 15 4 75 2 49,1 12 12 0,82 1,00
50 130 105 15 4 85 2 61,1 14 14 1,06 1,38
65 155 130 15 4 110 2 77,1 14 14 1,48 2,00
80 180 145 19 4 121 2 90 14 14 1,97 2,67
90 190 155 19 4 131 2 102,6 14 14 2,08 2,99
100 200 165 19 8 141 2 115,4 16 16 2,35 3,66
125 235 200 19 8 176 2 141,2 16 16 3,20 5,17
150 265 230 19 8 206 2 166,6 18 18 4,40 7,48
175 300 260 23 8 232 2 192,1 18 18 5,43 9,53
200 320 280 23 8 252 2 218 20 20 6,25 12,11
225 345 305 23 12 277 2 243,7 20 20 6,58 13,90
250 385 345 23 12 317 2 269,5 22 22 9,40 19,26
300 430 390 23 12 380 3 321 22 22 10,25 24,24
350 480 435 25 12 403 3 358,1 24 24 14,02 33,01
400 540 495 25 16 463 3 409 24 24 16,93 41,70
450 605 555 25 16 523 3 460 24 24 21,39 52,72
500 655 605 25 20 573 3 511 24 24 23,01 61,68
550 720 665 27 20 630 3 562 26 26 30,16 80,82
600 770 715 27 20 680 3 613 26 26 32 93
650 825 770 27 24 735 3 664 26 28 36 115
700 875 820 27 24 785 3 715 26 30 38 138
750 945 880 33 24 840 3 766 28 32 48 171
800 995 930 33 24 890 3 817 28 34 51 202
850 1045 980 33 24 940 3 868 28 36 54 237
900 1095 1030 33 24 990 3 919 30 36 61 261
1000 1195 1130 33 28 1090 3 1021 32 40 70 345
1100 1305 1240 33 28 1200 3 1122 32 44 82 454
1200 1420 1350 33 32 1305 3 1224 34 48 101 587
1350 1575 1505 33 32 1460 3 1376 34 54 116 815
1500 1730 1660 33 36 1615 3 1529 36 58 137 1057
