Düz Flanşlar PN6

Düz Flanşlar PN6 - Görsel 1
Click to enlarge

Düz Flanşlar PN6


🔄 360° Ürünü İncele

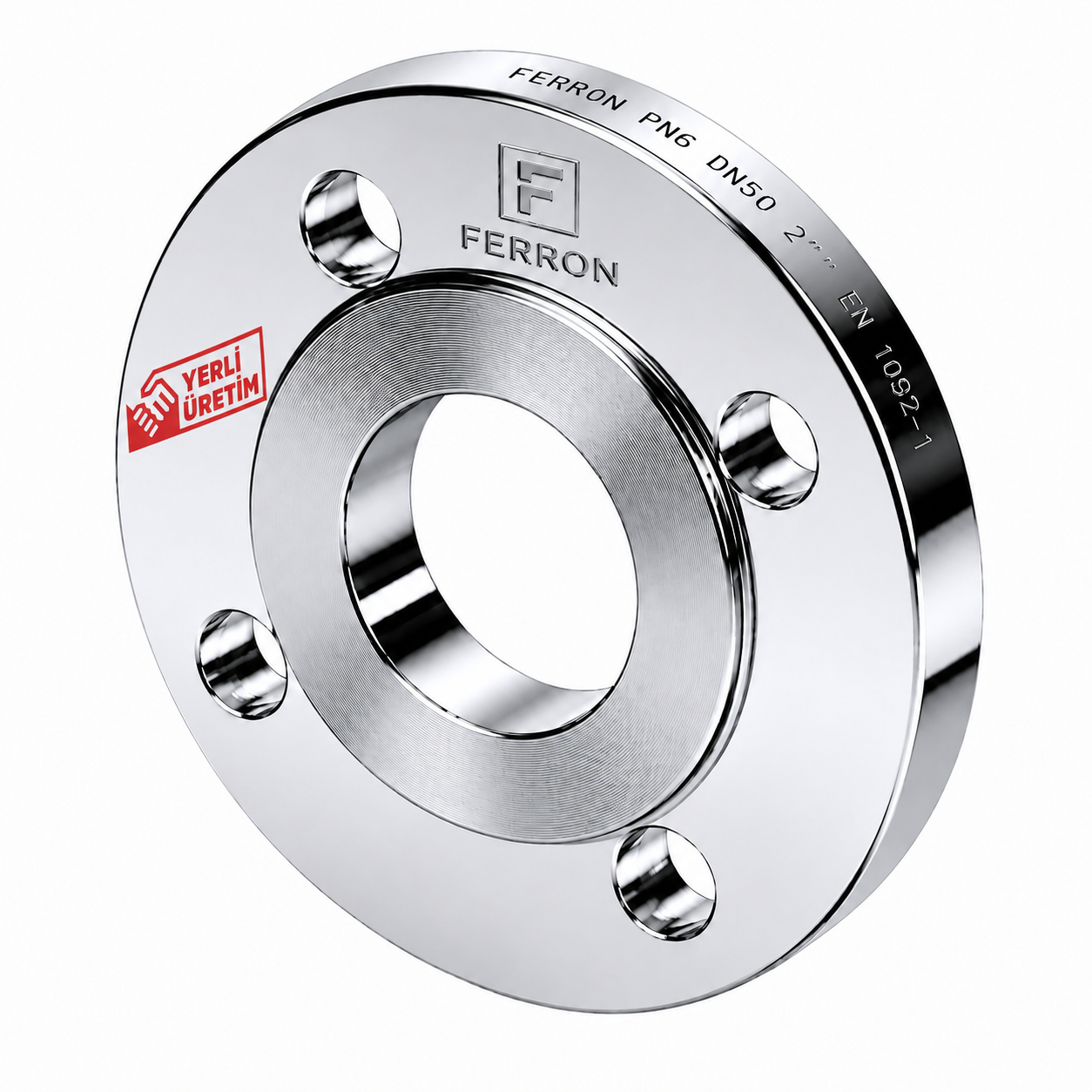

Düz Flanş PN 6 (PN6 Düz Flanş), boru tesisatlarında iki ekipmanı veya iki boruyu cıvatalarla birleştirmek için kullanılan, 6 bar nominal basınca uygun düz yüzeyli bir flanş türüdür. PN, Pressure Nominal (Nominal Basınç) anlamına gelir ve PN6 ifadesi flanşın yaklaşık 6 bar (0,6 MPa) çalışma basıncı sınıfında olduğunu belirtir.

Açıklama
Tipi: Düz Flanş (Flat Face – FF)
Basınç Sınıfı: PN 6 (6 bar)
Kullanım Amacı: Boru, vana, pompa ve ekipman bağlantılarında sızdırmaz bir birleşim sağlamak.
Conta Kullanımı: Düz yüzey nedeniyle genellikle kauçuk, EPDM, fiber veya PTFE conta ile kullanılır.
Kullanım Alanları
Su tesisatları
Isıtma ve soğutma sistemleri
Düşük basınçlı endüstriyel hatlar
Su arıtma sistemleri
Makine bağlantıları
Avantajları
Ekonomik maliyet
Kolay montaj
Düşük basınçlı sistemlerde güvenilir sızdırmazlık
Karbon çelik veya paslanmaz çelik seçenekleri
Örnek Teknik Tanım

“PN6 DN100 Düz Flanş” ifadesi:

PN6: 6 bar basınç sınıfı
DN100: 100 mm nominal boru çapı
Düz Flanş: Düz conta yüzeyine sahip flanş anlamına gelir.

E-Posta Gönderin
Arayın



PIPE FLANGE RAISED FACE DRILLINGS WEIGHT
DN d5 D b k d4 f n Screw d2 kg
EN
1092-1		 ISO
7005-1		 EN
1092-1		 ISO
7005-1		 EN
1092-1		 ISO
7005-1
10 18 75 12 12 50 35 33 2 2 4 M 10 11 0.363
15 22 80 12 12 55 40 38 2 2 4 M 10 11 0.41
20 27.5 90 14 14 65 50 48 2 2 4 M 10 11 0.6
25 34.5 100 14 14 75 60 58 2 2 4 M 10 11 0.74
32 43.5 120 16 16 90 70 69 2 2 4 M 12 14 1.19
40 49.5 130 16 16 100 80 78 2 2 4 M 12 14 1.39
50 61.5 140 16 16 110 90 88 2 2 4 M 12 14 1.53
65 77.5 160 16 16 130 110 108 2 2 4 M 12 14 1.89
80 90.5 190 18 18 150 128 124 2 2 4 M 16 18 2.98
100 116 210 18 18 170 148 144 2 2 4 M 16 18 3.46
125 141.5 240 20 20 200 178 174 2 2 8 M 16 18 4.6
150 170.5 265 20 20 225 202 199 2 2 8 M 16 18 5.22
200 221.5 320 22 22 280 258 254 2 2 8 M 16 18 7.15
250 276.5 375 24 24 335 312 309 2 2 12 M 16 18 9.61
300 327.5 440 24 24 395 365 363 2 2 12 M 20 22 12.6
350 359.5 490 26 26 445 415 413 2 2 12 M 20 22 15.6
400 411 540 28 28 495 465 463 2 2 16 M 20 22 18.4
450 462 595 30 30 550 520 518 2 2 16 M 20 22 21.4
500 513.5 645 30 32 600 570 568 2 2 20 M 20 22 24.6
600 616.5 755 32 36 705 670 667 2 2 20 M 24 26 43
