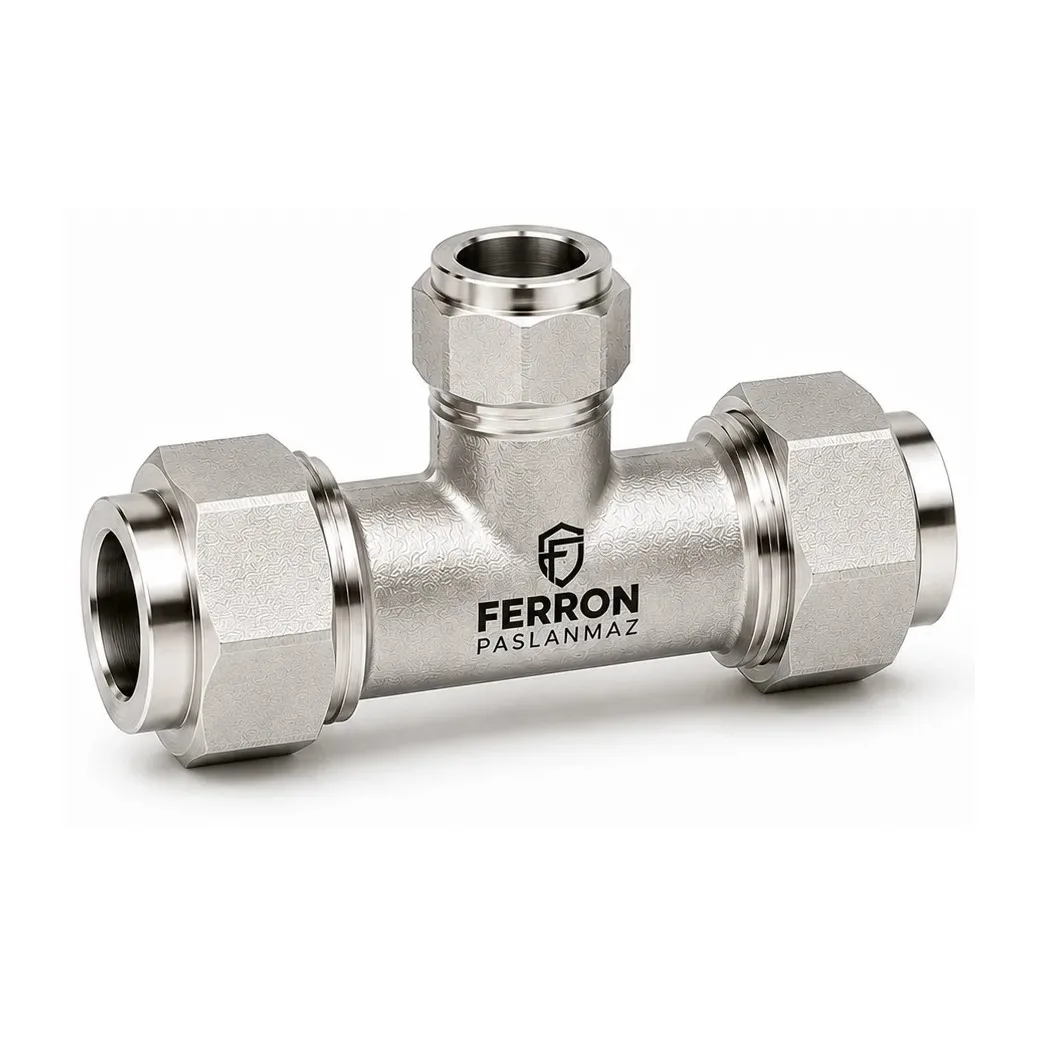

Redüksiyonlu Rakorlu Tee – Reducing Union Tee Büyüt

Enstrümantasyon Bağlantı Elemanları Tee ve Kruvalar (Tee, Cross)

Redüksiyonlu Rakorlu Tee – Reducing Union Tee

Ürün kodu FGRUT

Farklı dış çaplı boruları T biçiminde birleştiren, üç ucu çift ferrule'li tee; dört tipte verilir (uçların ölçü düzeni tablo başlıklarında).

Malzeme
AISI 316 / 316L
Bağlantı sistemi
Çift ferrule
Boru ölçüleri
Metrik 8–18 mm · İnç 1/4″–1 1/2″
Bu ürün için teklif iste
Hemen arayın
  • Malzeme ve standart teklifte yazılı teyit edilir
  • Stok durumu ve termin bilgisiyle dönüş

Açıklama

Ürün hakkında

Bu ürün metrik 8–18 mm ve inç 1/4″–1 1/2″ boru dış çapları için verilir; her ölçünün kodu ve boyutları aşağıdaki ölçü tablosundadır.

Ürün kodu nasıl okunur?

Kodda boru dış çapı 1/16 inç cinsinden (08 = 1/2″), metrik borularda mm ve M harfiyle (6M = 6 mm) yazılır; diş harfi N: NPT, R: BSPT, B: BSPP, S: SAE (UN).

Ölçüler bilgi amaçlıdır. Teklif isterken ürün kodunu ya da boru dış çapını (dişli bağlantılarda diş ölçüsünü de) yazmanız yeterlidir.

Ölçüler

Ölçü tablosu

Ölçüler mm, ağırlıklar kg/adet cinsindendir. İhtiyacınız olan ölçüyü teklif formuna yazmanız yeterli.

Metrik · uç düzeni A × A × A1

KodA
Boru dış çapı, mm		A1
2. boru dış çapı, mm		D
Akış deliği (min.), mm		W
Anahtar ağzı, mm		N
Merkezden gövde ucuna, mm		N1
Merkezden gövde ucuna (2. uç), mm		I
Boru oturma derinliği, mm		I1
Boru oturma derinliği (2. uç), mm		E
Merkezden somun ucuna, mm		E1
Merkezden somun ucuna (2. uç), mm
FGRUT-8M-8M-6M864,815,922,422,416,215,329,929,8
FGRUT-10M-10M-6M1064,817,523,923,917,215,331,531,3
FGRUT-12M-12M-6M1264,820,625,924,422,815,33631,8
FGRUT-12M-12M-10M12107,920,625,925,922,817,23633,5
FGRUT-14M-14M-10M14107,923,828,728,724,417,238,836,3
FGRUT-18M-18M-12M18129,528,629,729,724,422,839,839,8

İnç · uç düzeni A × A × A1

KodA
Boru dış çapı, inç		A1
2. boru dış çapı, inç		D
Akış deliği (min.), mm		W
Anahtar ağzı, mm		N
Merkezden gövde ucuna, mm		N1
Merkezden gövde ucuna (2. uç), mm		I
Boru oturma derinliği, mm		I1
Boru oturma derinliği (2. uç), mm		E
Merkezden somun ucuna, mm		E1
Merkezden somun ucuna (2. uç), mm
FGRUT-04-04-021/4″1/8″2,2812,719,619,615,212,726,926,2
FGRUT-06-06-043/8″1/4″4,8215,923,121,616,815,230,529
FGRUT-08-08-041/2″1/4″4,8220,625,924,422,915,236,131,8
FGRUT-08-08-061/2″3/8″7,1120,625,925,922,916,836,133,3
FGRUT-10-10-065/8″3/8″7,1123,828,728,724,416,838,936,1
FGRUT-12-12-043/4″1/4″4,8228,629,729,724,415,239,937,1
FGRUT-12-12-063/4″3/8″7,1128,629,729,724,416,839,937,1
FGRUT-12-12-083/4″1/2″10,4128,629,729,724,422,939,939,9
FGRUT-16-16-061″3/8″7,1134,936,834,531,216,84941,9
FGRUT-16-16-081″1/2″10,4134,936,834,531,222,94944,7
FGRUT-16-16-121″3/4″15,7534,936,834,531,224,44944,7
FGRUT-20-20-161 1/4″1″22,3542,944,542,941,231,267,855,1
FGRUT-24-24-161 1/2″1″22,3550,850,847,85031,278,759,9

İnç · uç düzeni A × A1 × A

KodA
Boru dış çapı, inç		A1
2. boru dış çapı, inç		D
Akış deliği (min.), mm		W
Anahtar ağzı, mm		N
Merkezden gövde ucuna, mm		N1
Merkezden gövde ucuna (2. uç), mm		I
Boru oturma derinliği, mm		I1
Boru oturma derinliği (2. uç), mm		E
Merkezden somun ucuna, mm		E1
Merkezden somun ucuna (2. uç), mm
FGRUT-04-02-041/4″1/8″2,2812,719,619,615,212,726,926,2
FGRUT-06-04-063/8″1/4″4,8215,923,121,616,815,230,529
FGRUT-08-04-081/2″1/4″4,8220,625,925,922,915,236,133,3
FGRUT-08-06-081/2″3/8″7,1120,625,925,922,916,836,133,3
FGRUT-12-06-123/4″3/8″7,1128,629,729,724,416,839,937,1

İnç · uç düzeni A × A1 × A1

KodA
Boru dış çapı, inç		A1
2. boru dış çapı, inç		D
Akış deliği (min.), mm		W
Anahtar ağzı, mm		N
Merkezden gövde ucuna, mm		N1
Merkezden gövde ucuna (2. uç), mm		I
Boru oturma derinliği, mm		I1
Boru oturma derinliği (2. uç), mm		E
Merkezden somun ucuna, mm		E1
Merkezden somun ucuna (2. uç), mm
FGRUT-08-06-061/2″3/8″7,120,625,925,922,916,836,133,3
FGRUT-10-06-065/8″3/8″7,123,828,728,724,416,838,936,1
FGRUT-12-06-063/4″3/8″7,128,629,729,724,416,839,937,1

İnç · uç düzeni A × A1 × A2

KodA
Boru dış çapı, inç		A1
2. boru dış çapı, inç		A2
3. boru dış çapı, inç		D
Akış deliği (min.), mm		W
Anahtar ağzı, mm		N
Merkezden gövde ucuna, mm		N1
Merkezden gövde ucuna (2. uç), mm		I
Boru oturma derinliği, mm		I1
Boru oturma derinliği (2. uç), mm		I2
Boru oturma derinliği (3. uç), mm		E
Merkezden somun ucuna, mm		E1
Merkezden somun ucuna (2. uç), mm		E2
Merkezden somun ucuna (3. uç), mm
FGRUT-10-08-065/8″1/2″3/8″7,1123,828,728,724,422,916,838,938,936,1
FGRUT-12-08-063/4″1/2″3/8″7,1128,629,729,724,422,916,839,939,937,1
FGRUT-16-12-061″3/4″3/8″7,1134,936,834,531,224,416,84944,741,9

Ölçüler mm'dir (tabloda inç yazanlar hariç). D en küçük akış deliği çapıdır. Ölçüler bilgi amaçlıdır.
