Enstrümantasyon Bağlantı Elemanları Dişi Dişli Rakorlar (Female Connector)

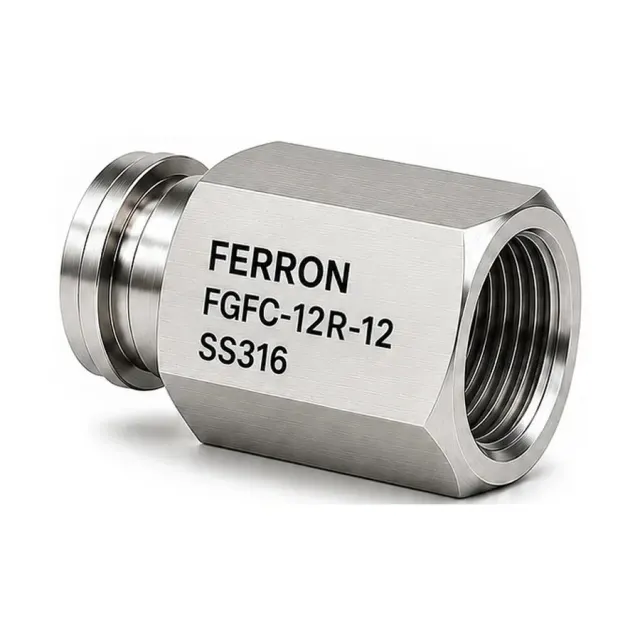

Dişi Dişli Rakor (BSPT) – Female Connector
Ürün kodu FGFC
Boruyu erkek BSPT dişli bir uca bağlayan düz rakor; bir ucu çift ferrule'li, diğer ucu dişi BSPT (Rc) dişlidir.
- Malzeme
- AISI 316 / 316L
- Standart
- ISO 7-1 (BSPT)
- Bağlantı sistemi
- Çift ferrule
- Boru ölçüleri
- Metrik 3–25 mm · İnç 1/16″–1″
- Malzeme ve standart teklifte yazılı teyit edilir
- Stok durumu ve termin bilgisiyle dönüş
Açıklama
Ürün hakkında
Bu ürün metrik 3–25 mm ve inç 1/16″–1″ boru dış çapları için verilir; her ölçünün kodu ve boyutları aşağıdaki ölçü tablosundadır.
Ürün kodu nasıl okunur?
Kodda boru dış çapı 1/16 inç cinsinden (08 = 1/2″), metrik borularda mm ve M harfiyle (6M = 6 mm) yazılır; diş harfi N: NPT, R: BSPT, B: BSPP, S: SAE (UN).
Ölçüler bilgi amaçlıdır. Teklif isterken ürün kodunu ya da boru dış çapını (dişli bağlantılarda diş ölçüsünü de) yazmanız yeterlidir.
Ölçüler
Ölçü tablosu
Ölçüler mm, ağırlıklar kg/adet cinsindendir. İhtiyacınız olan ölçüyü teklif formuna yazmanız yeterli.
Metrik
| Kod | A Boru dış çapı, mm | T Diş ölçüsü | D Akış deliği (min.), mm | W Anahtar ağzı, mm | L Toplam boy, mm | N Gövde boyu, mm | I Boru oturma derinliği, mm |
|---|---|---|---|---|---|---|---|
| FGFC-3MR-02 | 3 | R 1/8 | 2,4 | 14 | 28,7 | 22,1 | 12,9 |
| FGFC-6MR-02 | 6 | R 1/8 | 4,8 | 14 | 31,3 | 23,9 | 15,3 |
| FGFC-6MR-04 | 6 | R 1/4 | 4,8 | 19 | 35,8 | 28,4 | 15,3 |
| FGFC-6MR-06 | 6 | R 3/8 | 4,8 | 22 | 37,6 | 30,2 | 15,3 |
| FGFC-6MR-08 | 6 | R 1/2 | 4,8 | 27 | 42,5 | 35,1 | 15,3 |
| FGFC-8MR-02 | 8 | R 1/8 | 6,4 | 15 | 32,1 | 24,6 | 16,2 |
| FGFC-8MR-04 | 8 | R 1/4 | 6,4 | 19 | 37 | 29,5 | 16,2 |
| FGFC-8MR-06 | 8 | R 3/8 | 6,4 | 22 | 38,5 | 31 | 16,2 |
| FGFC-8MR-08 | 8 | R 1/2 | 6,4 | 27 | 43,3 | 35,8 | 16,2 |
| FGFC-10MR-02 | 10 | R 1/8 | 7,9 | 18 | 33 | 25,4 | 17,2 |
| FGFC-10MR-04 | 10 | R 1/4 | 7,9 | 19 | 37,8 | 30,2 | 17,2 |
| FGFC-10MR-06 | 10 | R 3/8 | 7,9 | 22 | 39,4 | 31,8 | 17,2 |
| FGFC-10MR-08 | 10 | R 1/2 | 7,9 | 27 | 44,2 | 36,6 | 17,2 |
| FGFC-12MR-02 | 12 | R 1/8 | 8,3 | 22 | 35,5 | 25,4 | 22,8 |
| FGFC-12MR-04 | 12 | R 1/4 | 9,5 | 22 | 40,3 | 30,2 | 22,8 |
| FGFC-12MR-06 | 12 | R 3/8 | 9,5 | 22 | 41,9 | 31,8 | 22,8 |
| FGFC-12MR-08 | 12 | R 1/2 | 9,5 | 27 | 46,7 | 36,6 | 22,8 |
| FGFC-12MR-12 | 12 | R 3/4 | 9,5 | 35 | 49 | 38,9 | 22,8 |
| FGFC-15MR-06 | 15 | R 3/8 | 11,9 | 24 | 41,9 | 31,8 | 24,4 |
| FGFC-15MR-08 | 15 | R 1/2 | 11,9 | 27 | 46,7 | 36,6 | 24,4 |
| FGFC-20MR-08 | 20 | R 1/2 | 15,9 | 30 | 47,9 | 37,8 | 26 |
| FGFC-20MR-12 | 20 | R 3/4 | 15,9 | 35 | 49,7 | 39,6 | 26 |
| FGFC-22MR-12 | 22 | R 3/4 | 18,3 | 35 | 49,7 | 39,6 | 26 |
| FGFC-22MR-16 | 22 | R 1 | 18,3 | 41 | 57,9 | 47,8 | 26 |
| FGFC-25MR-12 | 25 | R 3/4 | 21,8 | 35 | 53,4 | 41,1 | 31,3 |
| FGFC-25MR-16 | 25 | R 1 | 21,8 | 41 | 62,3 | 50 | 31,3 |
İnç
| Kod | A Boru dış çapı, inç | T Diş ölçüsü | D Akış deliği (min.), mm | W Anahtar ağzı, inç | L Toplam boy, mm | N Gövde boyu, mm | I Boru oturma derinliği, mm |
|---|---|---|---|---|---|---|---|
| FGFC-01R-01 | 1/16″ | R 1/16 | 1,27 | 7/16″ | 23,62 | 19,81 | 8,6 |
| FGFC-01R-02 | 1/16″ | R 1/8 | 1,27 | 9/16″ | 24,38 | 20,57 | 8,6 |
| FGFC-02R-02 | 1/8″ | R 1/8 | 2,28 | 9/16″ | 28,7 | 22,1 | 12,7 |
| FGFC-02R-04 | 1/8″ | R 1/4 | 2,28 | 3/4″ | 33,52 | 26,92 | 12,7 |
| FGFC-03R-02 | 3/16″ | R 1/8 | 3,04 | 9/16″ | 29,71 | 23,11 | 13,7 |
| FGFC-04R-02 | 1/4″ | R 1/8 | 4,82 | 9/16″ | 31,24 | 23,87 | 15,2 |
| FGFC-04R-04 | 1/4″ | R 1/4 | 4,82 | 3/4″ | 35,81 | 28,44 | 15,2 |
| FGFC-04R-06 | 1/4″ | R 3/8 | 4,82 | 7/8″ | 37,59 | 30,22 | 15,2 |
| FGFC-04R-08 | 1/4″ | R 1/2 | 4,82 | 1 1/16″ | 42,42 | 35 | 15,2 |
| FGFC-05R-04 | 5/16″ | R 1/4 | 6,35 | 3/4″ | 36,83 | 29,46 | 16,2 |
| FGFC-06R-02 | 3/8″ | R 1/8 | 7,11 | 5/8″ | 32,76 | 25,4 | 16,8 |
| FGFC-06R-04 | 3/8″ | R 1/4 | 7,11 | 3/4″ | 37,59 | 30,22 | 16,8 |
| FGFC-06R-06 | 3/8″ | R 3/8 | 7,11 | 7/8″ | 39,11 | 31,75 | 16,8 |
| FGFC-06R-08 | 3/8″ | R 1/2 | 7,11 | 1 1/16″ | 43,94 | 36,57 | 16,8 |
| FGFC-08R-04 | 1/2″ | R 1/4 | 10,41 | 13/16″ | 40,38 | 30,2 | 22,9 |
| FGFC-08R-06 | 1/2″ | R 3/8 | 10,41 | 7/8″ | 41,91 | 31,75 | 22,9 |
| FGFC-08R-08 | 1/2″ | R 1/2 | 10,41 | 1 1/16″ | 46,73 | 36,57 | 22,9 |
| FGFC-10R-08 | 5/8″ | R 1/2 | 12,7 | 1 1/16″ | 46,73 | 36,57 | 24,4 |
| FGFC-12R-08 | 3/4″ | R 1/2 | 15,75 | 1 1/16″ | 46,73 | 36,57 | 24,4 |
| FGFC-12R-12 | 3/4″ | R 3/4 | 15,75 | 1 5/16″ | 48,26 | 38,1 | 24,4 |
| FGFC-16R-12 | 1″ | R 3/4 | 22,35 | 1 3/8″ | 53,34 | 41,14 | 31,2 |
| FGFC-16R-16 | 1″ | R 1 | 22,35 | 1 5/8″ | 62,23 | 50,03 | 31,2 |
Ölçüler mm'dir (tabloda inç yazanlar hariç). D en küçük akış deliği çapıdır. Ölçüler bilgi amaçlıdır.
Teklif
Dişi Dişli Rakor (BSPT) – Female Connector için teklif isteyin
Ölçü, malzeme kalitesi ve adedi iletin; stok durumu, fiyat ve termin bilgisiyle dönüş yapalım.
Teklifi hızlandıran bilgiler
- Ürün kodu veya adı, ölçü (DN / inç)
- Malzeme kalitesi: 304, 304L, 316 ya da 316L
- Standart / basınç sınıfı (PN, LB, SCH)
- Adet ve istenen teslim yeri
