وصلة T – Union Tee
رمز المنتج FGUT
وصلة T تربط ثلاثة أنابيب لها القطر الخارجي نفسه، وأطرافها بفيرول مزدوج.
- المادة
- AISI 316 / 316L
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 2–50 mm · إنش 1/16″–2″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 2–50 mm وبمقاس الإنش 1/16″–2″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد

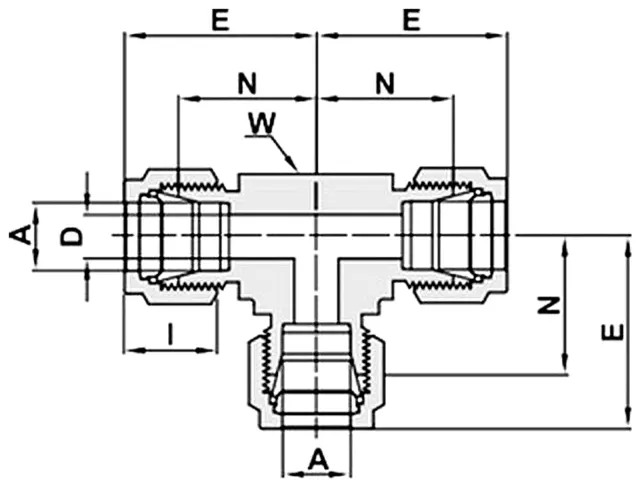

جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للأنبوب, mm | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | N من المركز إلى طرف الجسم, mm | I عمق إدخال الأنبوب, mm | E من المركز إلى طرف الصامولة, mm |
|---|---|---|---|---|---|---|
| FGUT-2M | 2 | 1.7 | 9.5 | 15.7 | 12.9 | 22.3 |
| FGUT-3M | 3 | 2.4 | 9.5 | 15.7 | 12.9 | 22.3 |
| FGUT-4M | 4 | 2.4 | 12.7 | 18.8 | 13.7 | 25.4 |
| FGUT-6M | 6 | 4.8 | 12.7 | 19.6 | 15.3 | 27 |
| FGUT-8M | 8 | 6.4 | 15.9 | 22.4 | 16.2 | 29.9 |
| FGUT-10M | 10 | 7.9 | 17.5 | 23.9 | 17.2 | 31.5 |
| FGUT-12M | 12 | 9.5 | 20.6 | 25.9 | 22.8 | 36 |
| FGUT-14M | 14 | 11.1 | 23.8 | 28.7 | 24.4 | 38.8 |
| FGUT-15M | 15 | 11.9 | 23.8 | 28.7 | 24.4 | 38.8 |
| FGUT-16M | 16 | 12.7 | 23.8 | 28.7 | 24.4 | 38.8 |
| FGUT-18M | 18 | 15.1 | 28.6 | 29.7 | 24.4 | 39.8 |
| FGUT-20M | 20 | 15.9 | 34.9 | 34.5 | 26 | 44.6 |
| FGUT-22M | 22 | 18.3 | 34.9 | 34.5 | 26 | 44.6 |
| FGUT-25M | 25 | 21.8 | 34.9 | 36.8 | 31.3 | 49.1 |
| FGUT-38M | 38 | 33.7 | 55 | 56.4 | 49.4 | 84 |
| FGUT-50M | 50 | 45.2 | 69.9 | 68.9 | 65 | 106 |
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | N من المركز إلى طرف الجسم, mm | I عمق إدخال الأنبوب, mm | E من المركز إلى طرف الصامولة, mm |
|---|---|---|---|---|---|---|
| FGUT-01 | 1/16″ | 1.27 | 9.5 | 14 | 8.6 | 17.8 |
| FGUT-02 | 1/8″ | 2.28 | 9.5 | 15.74 | 12.7 | 22.35 |
| FGUT-03 | 3/16″ | 3.04 | 12.7 | 17.8 | 13.7 | 24.4 |
| FGUT-04 | 1/4″ | 4.82 | 12.7 | 19.55 | 15.2 | 26.9 |
| FGUT-05 | 5/16″ | 6.35 | 15.9 | 22.35 | 16.2 | 29.71 |
| FGUT-06 | 3/8″ | 7.11 | 15.9 | 23.11 | 16.8 | 30.48 |
| FGUT-08 | 1/2″ | 10.41 | 20.6 | 25.9 | 22.9 | 36.06 |
| FGUT-10 | 5/8″ | 12.7 | 23.8 | 28.7 | 24.4 | 38.9 |
| FGUT-12 | 3/4″ | 15.74 | 28.6 | 29.7 | 24.4 | 39.9 |
| FGUT-14 | 7/8″ | 18.29 | 34.9 | 34.54 | 25.9 | 44.7 |
| FGUT-16 | 1″ | 22.35 | 34.9 | 36.83 | 31.2 | 49 |
| FGUT-20 | 1 1/4″ | 27.7 | 42.9 | 44.5 | 41.2 | 66.55 |
| FGUT-24 | 1 1/2″ | 34 | 50.8 | 50.8 | 50 | 77.98 |
| FGUT-32 | 2″ | 45.97 | 69.9 | 69.85 | 67.6 | 107.19 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
