تجهيزات التوصيل لأجهزة القياس وصلات T والوصلات الصليبية (Tee, Cross)

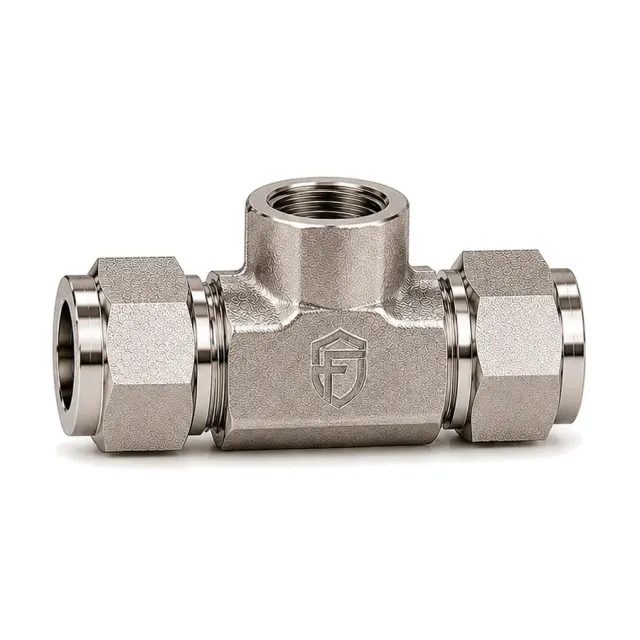

وصلة T وسطية بسن داخلي (NPT) – Female Branch Tee
رمز المنتج FGFBT
وصلة T بطرفَي أنبوب بفيرول مزدوج على الخط الرئيسي وفرع بسن داخلي NPT.
- المادة
- AISI 316 / 316L
- المعيار
- ASME B1.20.1 (NPT)
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 6–16 mm · إنش 1/8″–1″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 6–16 mm وبمقاس الإنش 1/8″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للأنبوب, mm | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | N من المركز إلى طرف الجسم, mm | N1 من المركز إلى طرف الجسم (الطرف الثاني), mm | I عمق إدخال الأنبوب, mm | E من المركز إلى طرف الصامولة, mm |
|---|---|---|---|---|---|---|---|---|
| FGFBT-6MN-02 | 6 | 1/8″ | 4.8 | 15.9 | 19.6 | 19 | 15.3 | 27 |
| FGFBT-6MN-04 | 6 | 1/4″ | 4.8 | 20.6 | 22.4 | 22.4 | 15.3 | 29.8 |
| FGFBT-8MN-02 | 8 | 1/8″ | 6.4 | 15.9 | 22.4 | 19 | 16.2 | 29.9 |
| FGFBT-8MN-04 | 8 | 1/4″ | 6.4 | 20.6 | 23.1 | 22.4 | 16.2 | 30.6 |
| FGFBT-10MN-04 | 10 | 1/4″ | 7.9 | 20.6 | 25.9 | 22.4 | 17.2 | 33.5 |
| FGFBT-10MN-06 | 10 | 3/8″ | 7.9 | 23.8 | 25.9 | 22.4 | 17.2 | 33.5 |
| FGFBT-12MN-04 | 12 | 1/4″ | 9.5 | 20.6 | 25.9 | 22.4 | 22.8 | 36 |
| FGFBT-12MN-06 | 12 | 3/8″ | 9.5 | 23.8 | 25.9 | 22.4 | 22.8 | 36 |
| FGFBT-12MN-08 | 12 | 1/2″ | 9.5 | 28.6 | 28.7 | 28.4 | 22.8 | 38.8 |
| FGFBT-16MN-08 | 16 | 1/2″ | 12.7 | 28.6 | 28.7 | 28.4 | 24.4 | 38.8 |
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | N من المركز إلى طرف الجسم, mm | N1 من المركز إلى طرف الجسم (الطرف الثاني), mm | I عمق إدخال الأنبوب, mm | E من المركز إلى طرف الصامولة, mm |
|---|---|---|---|---|---|---|---|---|
| FGFBT-02N-02 | 1/8″ | 1/8″ | 2.28 | 15.9 | 18 | 19.05 | 12.7 | 24.64 |
| FGFBT-04N-02 | 1/4″ | 1/8″ | 4.82 | 15.9 | 19.56 | 19.05 | 15.2 | 26.96 |
| FGFBT-04N-04 | 1/4″ | 1/4″ | 4.82 | 20.6 | 22.35 | 22.35 | 15.2 | 29.71 |
| FGFBT-06N-04 | 3/8″ | 1/4″ | 7.11 | 20.6 | 23.88 | 22.35 | 16.8 | 31.24 |
| FGFBT-06N-06 | 3/8″ | 3/8″ | 7.11 | 23.8 | 25.9 | 22.35 | 16.8 | 33.27 |
| FGFBT-06N-08 | 3/8″ | 1/2″ | 7.11 | 28.6 | 28.7 | 28.45 | 16.8 | 36.07 |
| FGFBT-08N-04 | 1/2″ | 1/4″ | 10.41 | 20.6 | 25.9 | 22.35 | 22.9 | 36.07 |
| FGFBT-08N-06 | 1/2″ | 3/8″ | 10.41 | 23.8 | 25.9 | 22.35 | 22.9 | 36.07 |
| FGFBT-08N-08 | 1/2″ | 1/2″ | 10.41 | 28.6 | 28.7 | 28.45 | 22.9 | 38.86 |
| FGFBT-10N-08 | 5/8″ | 1/2″ | 12.7 | 28.6 | 28.7 | 28.44 | 24.4 | 38.86 |
| FGFBT-12N-12 | 3/4″ | 3/4″ | 15.74 | 34.9 | 34.5 | 31.75 | 24.4 | 44.7 |
| FGFBT-16N-12 | 1″ | 3/4″ | 22.35 | 34.9 | 36.83 | 31.75 | 31.2 | 49.02 |
| FGFBT-16N-16 | 1″ | 1″ | 22.35 | 42.9 | 41.4 | 38.1 | 31.2 | 53.6 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـوصلة T وسطية بسن داخلي (NPT) – Female Branch Tee
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
