كوع بطرف لحام مقبسي – Tube Socket Weld Elbow

تكبير

تجهيزات التوصيل لأجهزة القياس الأكواع (Elbow)

كوع بطرف لحام مقبسي – Tube Socket Weld Elbow

رمز المنتج FGSWE

كوع بزاوية 90° بطرف أنبوب بفيرول مزدوج وطرف لحام مقبسي للأنبوب.

المادة: AISI 316 / 316L
نظام الوصل: فيرول مزدوج
مقاسات الأنابيب: إنش 1/4″–1″

اطلب عرض سعر لهذا المنتج

اتصل الآن

تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
رد يتضمن حالة المخزون وموعد التسليم

الوصف

عن المنتج

يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بمقاس الإنش 1/4″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.

كيف يُقرأ رمز المنتج؟

في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).

الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).

الأبعاد

جدول الأبعاد

الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.

إنش

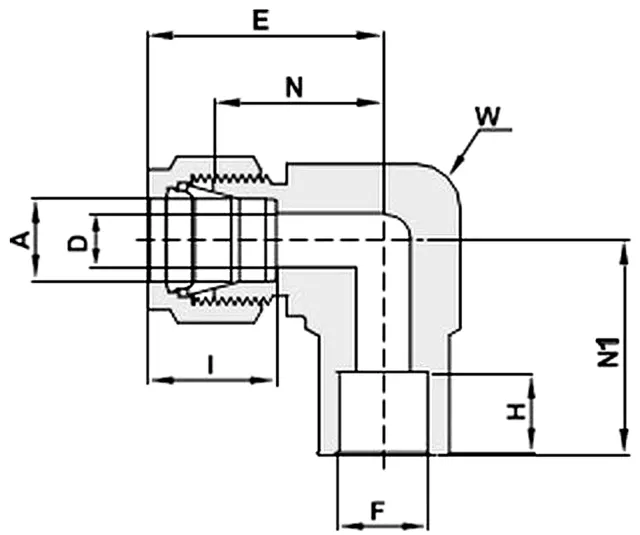

الرمز	A القطر الخارجي للأنبوب, بوصة	F القطر الخارجي لأنبوب المقبس, بوصة	D قطر مجرى التدفق (الحد الأدنى), mm	W مقاس مفتاح الربط (السداسي), mm	H عمق المقبس, mm	N من المركز إلى طرف الجسم, mm	N1 من المركز إلى طرف الجسم (الطرف الثاني), mm	I عمق إدخال الأنبوب, mm	E من المركز إلى طرف الصامولة, mm
FGSWE-04-04	1/4″	1/4″	4.82	12.7	7.87	19.6	19.6	15.2	26.98
FGSWE-06-06	3/8″	3/8″	7.11	15.9	9.65	23.11	23.11	16.8	30.98
FGSWE-08-08	1/2″	1/2″	10.41	23.8	12.7	25.9	25.9	22.9	36.06
FGSWE-12-12	3/4″	3/4″	15.74	27	14.22	29.71	29.71	24.4	39.87
FGSWE-16-16	1″	1″	22.35	34.9	19.05	36.83	36.83	31.2	49.02
