تجهيزات التوصيل لأجهزة القياس المخفّضات ووصلات المنافذ

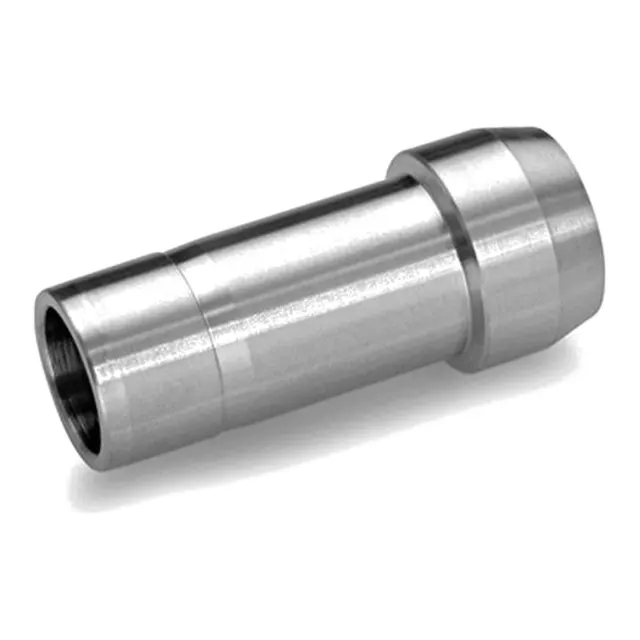

وصلة منفذ – Port Connector

رمز المنتج FGPC

قطعة بطرفين أنبوبيين تُستخدم لربط جسمَي وصلتين مباشرةً؛ يُركَّب كل طرف منها في الوصلة مكان الأنبوب.

المادة: AISI 316 / 316L
نظام الوصل: فيرول مزدوج
مقاسات الأنابيب: متري 3–50 mm · إنش 1/16″–2″

اطلب عرض سعر لهذا المنتج

اتصل الآن

تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
رد يتضمن حالة المخزون وموعد التسليم

الوصف

عن المنتج

يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 3–50 mm وبمقاس الإنش 1/16″–2″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.

كيف يُقرأ رمز المنتج؟

في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).

الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).

الأبعاد

جدول الأبعاد

الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.

متري

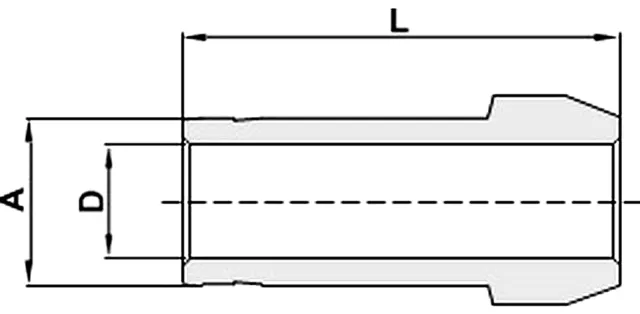

الرمز	A القطر الخارجي للطرف, mm	D قطر مجرى التدفق (الحد الأدنى), mm	L الطول الكلي, mm
FGPC-3M	3	2.1	22.2
FGPC-6M	6	4	25
FGPC-8M	8	5.6	25.9
FGPC-10M	10	7.1	27.1
FGPC-12M	12	8.8	36.2
FGPC-16M	16	12.7	37.4
FGPC-18M	18	13.9	37.4
FGPC-38M	38	31.6	81.9
FGPC-50M	50	42.8	114

إنش

الرمز	A القطر الخارجي للطرف, بوصة	D قطر مجرى التدفق (الحد الأدنى), mm	L الطول الكلي, mm
FGPC-01	1/16″	0.75	13.7
FGPC-02	1/8″	2.2	22.4
FGPC-04	1/4″	4.2	24.9
FGPC-05	5/16″	6	25.9
FGPC-06	3/8″	6.85	26.2
FGPC-08	1/2″	9.4	35.8
FGPC-12	3/4″	15	37.3
FGPC-16	1″	20.3	48.1
FGPC-20	1 1/4″	26	69.1
FGPC-24	1 1/2″	31.6	84.1
FGPC-32	2″	43.67	115.8
