تجهيزات التوصيل لأجهزة القياس الوصلات المستقيمة (Union)

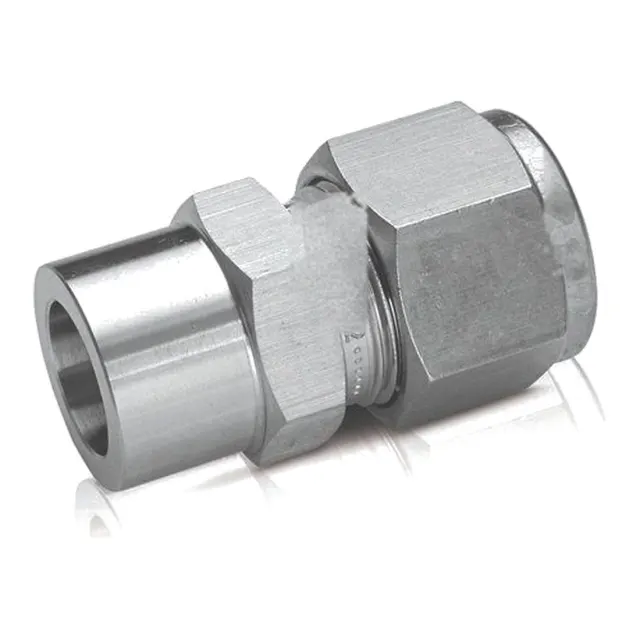

وصلة بطرف لحام مقبسي – Tube Socket Weld Union
رمز المنتج FGSWU
وصلة مستقيمة بطرف أنبوب بفيرول مزدوج وطرف لحام مقبسي للأنبوب.
- المادة
- AISI 316 / 316L
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- إنش 1/8″–1″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بمقاس الإنش 1/8″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد

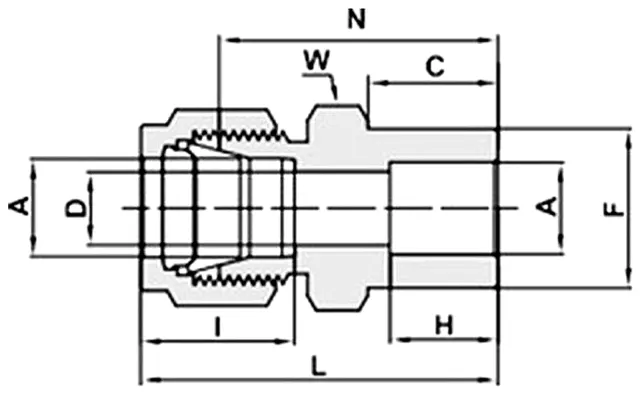

جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة | C طول الطرف المقبسي, mm | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), بوصة | L الطول الكلي, mm | F القطر الخارجي للطرف المقبسي, mm | H عمق المقبس, mm | N طول الجسم, mm | I عمق إدخال الأنبوب, mm |
|---|---|---|---|---|---|---|---|---|---|
| FGSWU-02-02 | 1/8″ | 8.64 | 2.28 | 7/16″ | 28.96 | 7.87 | 6.35 | 22.35 | 12.7 |
| FGSWU-04-04 | 1/4″ | 10.41 | 4.8 | 1/2″ | 33.53 | 11.18 | 7.9 | 26.16 | 15.2 |
| FGSWU-06-06 | 3/8″ | 11.94 | 7.1 | 5/8″ | 37.6 | 15.75 | 9.65 | 30.23 | 16.8 |
| FGSWU-08-08 | 1/2″ | 11.94 | 10.4 | 13/16″ | 41.15 | 19.05 | 12.7 | 31 | 22.9 |
| FGSWU-12-12 | 3/4″ | 11.94 | 15.8 | 1 1/16″ | 43.43 | 26.67 | 14.2 | 33.28 | 24.4 |
| FGSWU-16-16 | 1″ | 14.22 | 22.35 | 1 3/8″ | 52.58 | 34.54 | 19.05 | 40.4 | 31.2 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـوصلة بطرف لحام مقبسي – Tube Socket Weld Union
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
