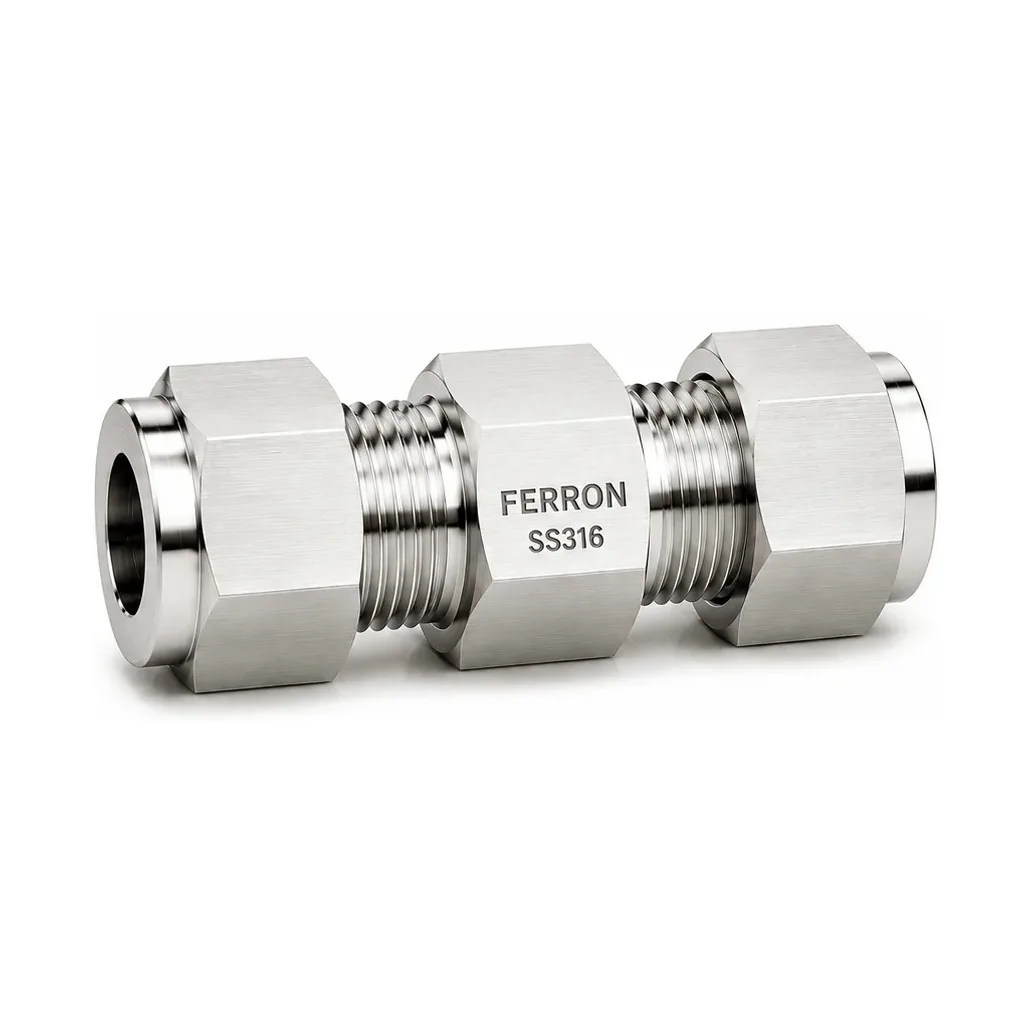

وصلة مستقيمة مخفّضة – Reducing Union
رمز المنتج FGRU
وصلة تربط أنبوبين مختلفين في القطر الخارجي على محور واحد، وطرفاها بفيرول مزدوج.
- المادة
- AISI 316 / 316L
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 3–38 mm · إنش 1/8″–1″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 3–38 mm وبمقاس الإنش 1/8″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري

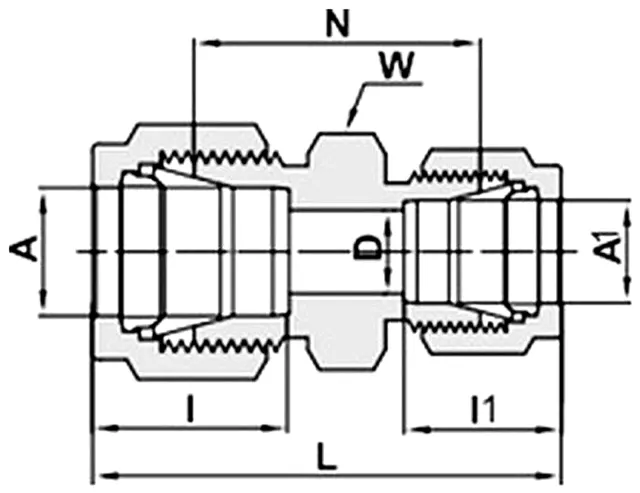

| الرمز | A القطر الخارجي للأنبوب, mm | A1 القطر الخارجي للأنبوب الثاني, mm | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | L الطول الكلي, mm | N طول الجسم, mm | I عمق إدخال الأنبوب, mm | I1 عمق إدخال الأنبوب (الطرف الثاني), mm |
|---|---|---|---|---|---|---|---|---|
| FGRU-3M-2M | 3 | 2 | 1.7 | 12 | 35.3 | 22.1 | 12.9 | 12.9 |
| FGRU-6M-2M | 6 | 2 | 1.7 | 14 | 38.6 | 24.6 | 15.3 | 12.9 |
| FGRU-6M-3M | 6 | 3 | 2.4 | 14 | 38.6 | 24.6 | 15.3 | 12.9 |
| FGRU-6M-4M | 6 | 4 | 2.4 | 14 | 39.4 | 25.4 | 15.3 | 13.7 |
| FGRU-8M-6M | 8 | 6 | 4.8 | 15 | 42.3 | 27.4 | 16.2 | 15.3 |
| FGRU-10M-6M | 10 | 6 | 4.8 | 18 | 44.5 | 29.5 | 17.2 | 15.3 |
| FGRU-10M-8M | 10 | 8 | 6.4 | 18 | 45.1 | 30 | 17.2 | 16.2 |
| FGRU-12M-6M | 12 | 6 | 4.8 | 22 | 47 | 29.5 | 22.8 | 15.3 |
| FGRU-12M-8M | 12 | 8 | 6.4 | 22 | 47.8 | 30.2 | 22.8 | 16.2 |
| FGRU-12M-10M | 12 | 10 | 7.9 | 22 | 48.7 | 31 | 22.8 | 17.2 |
| FGRU-16M-10M | 16 | 10 | 7.9 | 24 | 49.5 | 31.8 | 24.4 | 17.2 |
| FGRU-16M-12M | 16 | 12 | 9.5 | 24 | 52 | 31.8 | 24.4 | 22.8 |
| FGRU-18M-12M | 18 | 12 | 9.5 | 27 | 53.5 | 33.3 | 24.4 | 22.8 |
| FGRU-25M-18M | 25 | 18 | 15.1 | 35 | 61 | 38.6 | 31.3 | 24.4 |
| FGRU-25M-20M | 25 | 20 | 15.9 | 35 | 62.3 | 39.9 | 31.3 | 26 |
| FGRU-38M-20M | 38 | 20 | 15.9 | 55 | 87.5 | 49.8 | 49.4 | 26 |
| FGRU-38M-25M | 38 | 25 | 21.8 | 55 | 95.4 | 55.5 | 49.4 | 31.3 |
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة | A1 القطر الخارجي للأنبوب الثاني, بوصة | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), بوصة | L الطول الكلي, mm | N طول الجسم, mm | I عمق إدخال الأنبوب, mm | I1 عمق إدخال الأنبوب (الطرف الثاني), mm |
|---|---|---|---|---|---|---|---|---|
| FGRU-02-01 | 1/8″ | 1/16″ | 1.27 | 7/16″ | 30.98 | 20.57 | 12.7 | 8.6 |
| FGRU-03-01 | 3/16″ | 1/16″ | 1.27 | 7/16″ | 32.26 | 21.84 | 13.7 | 8.6 |
| FGRU-03-02 | 3/16″ | 1/8″ | 2.28 | 7/16″ | 36.57 | 23.36 | 13.7 | 12.7 |
| FGRU-04-01 | 1/4″ | 1/16″ | 1.27 | 1/2″ | 34.29 | 23.11 | 15.2 | 8.6 |
| FGRU-04-02 | 1/4″ | 1/8″ | 2.28 | 1/2″ | 38.6 | 24.63 | 15.2 | 12.7 |
| FGRU-04-03 | 1/4″ | 3/16″ | 3.04 | 1/2″ | 39.37 | 25.4 | 15.2 | 13.7 |
| FGRU-05-02 | 5/16″ | 1/8″ | 2.28 | 9/16″ | 39.62 | 25.65 | 16.2 | 12.7 |
| FGRU-05-04 | 5/16″ | 1/4″ | 4.82 | 9/16″ | 42.16 | 27.43 | 16.2 | 15.2 |
| FGRU-06-01 | 3/8″ | 1/16″ | 1.27 | 5/8″ | 36.58 | 25.4 | 16.8 | 8.6 |
| FGRU-06-02 | 3/8″ | 1/8″ | 2.28 | 5/8″ | 40.89 | 26.92 | 16.8 | 12.7 |
| FGRU-06-04 | 3/8″ | 1/4″ | 4.82 | 5/8″ | 43.18 | 28.44 | 16.8 | 15.2 |
| FGRU-06-05 | 3/8″ | 5/16″ | 6.35 | 5/8″ | 44.19 | 29.46 | 16.8 | 16.2 |
| FGRU-08-02 | 1/2″ | 1/8″ | 2.28 | 13/16″ | 45.21 | 28.44 | 22.9 | 12.7 |
| FGRU-08-04 | 1/2″ | 1/4″ | 4.82 | 13/16″ | 46.99 | 29.46 | 22.9 | 15.2 |
| FGRU-08-06 | 1/2″ | 3/8″ | 7.11 | 13/16″ | 48.51 | 30.98 | 22.9 | 16.8 |
| FGRU-10-06 | 5/8″ | 3/8″ | 7.11 | 15/16″ | 49.27 | 31.75 | 24.4 | 16.8 |
| FGRU-10-08 | 5/8″ | 1/2″ | 10.41 | 15/16″ | 52.07 | 31.75 | 24.4 | 22.9 |
| FGRU-12-04 | 3/4″ | 1/4″ | 4.82 | 1 1/16″ | 49.28 | 31.75 | 24.4 | 15.2 |
| FGRU-12-06 | 3/4″ | 3/8″ | 7.11 | 1 1/16″ | 50.8 | 33.27 | 24.4 | 16.8 |
| FGRU-12-08 | 3/4″ | 1/2″ | 10.41 | 1 1/16″ | 53.59 | 33.27 | 24.4 | 22.9 |
| FGRU-12-10 | 3/4″ | 5/8″ | 12.7 | 1 1/16″ | 53.59 | 33.27 | 24.4 | 24.4 |
| FGRU-16-08 | 1″ | 1/2″ | 10.41 | 1 3/8″ | 60.45 | 38.1 | 31.2 | 22.9 |
| FGRU-16-12 | 1″ | 3/4″ | 15.75 | 1 3/8″ | 60.45 | 38.1 | 31.2 | 24.4 |
متري × إنش
| الرمز | A القطر الخارجي للأنبوب, mm | A1 القطر الخارجي للأنبوب الثاني, بوصة | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | L الطول الكلي, mm | N طول الجسم, mm | I عمق إدخال الأنبوب, mm | I1 عمق إدخال الأنبوب (الطرف الثاني), mm |
|---|---|---|---|---|---|---|---|---|
| FGRU-2M-04 | 2 | 1/4″ | 1.7 | 14 | 38.6 | 24.6 | 12.9 | 15.2 |
| FGRU-3M-02 | 3 | 1/8″ | 2.4 | 12 | 35.2 | 22.1 | 12.9 | 12.7 |
| FGRU-4M-02 | 4 | 1/8″ | 2.4 | 12 | 36.5 | 23.4 | 13.7 | 12.7 |
| FGRU-4M-04 | 4 | 1/4″ | 2.4 | 14 | 39.4 | 25.4 | 13.7 | 15.2 |
| FGRU-6M-02 | 6 | 1/8″ | 2.4 | 14 | 38.5 | 24.6 | 15.3 | 12.7 |
| FGRU-6M-04 | 6 | 1/4″ | 4.8 | 14 | 41 | 26.2 | 15.3 | 15.2 |
| FGRU-6M-05 | 6 | 5/16″ | 4.8 | 14 | 42.3 | 27.4 | 15.3 | 16.2 |
| FGRU-8M-02 | 8 | 1/8″ | 2.4 | 15 | 39.8 | 25.7 | 16.2 | 12.7 |
| FGRU-8M-04 | 8 | 1/4″ | 4.8 | 15 | 42.3 | 27.4 | 16.2 | 15.2 |
| FGRU-8M-06 | 8 | 3/8″ | 6.4 | 16 | 44.3 | 29.5 | 16.2 | 16.8 |
| FGRU-10M-02 | 10 | 1/8″ | 2.4 | 18 | 41.8 | 27.7 | 17.2 | 12.7 |
| FGRU-10M-04 | 10 | 1/4″ | 4.8 | 18 | 44.5 | 29.5 | 17.2 | 15.2 |
| FGRU-10M-05 | 10 | 5/16″ | 6.4 | 18 | 45.1 | 30 | 17.2 | 16.2 |
| FGRU-10M-06 | 10 | 3/8″ | 7.1 | 18 | 45.9 | 31 | 17.2 | 16.8 |
| FGRU-12M-05 | 12 | 5/16″ | 6.4 | 22 | 47.8 | 30.2 | 22.8 | 16.2 |
| FGRU-12M-06 | 12 | 3/8″ | 7.1 | 22 | 48.4 | 31 | 22.8 | 16.8 |
| FGRU-12M-08 | 12 | 1/2″ | 9.5 | 22 | 51.2 | 31 | 22.8 | 22.9 |
| FGRU-15M-08 | 15 | 1/2″ | 10.3 | 24 | 52 | 31.8 | 24.4 | 22.9 |
| FGRU-16M-10 | 16 | 5/8″ | 12.7 | 24 | 52 | 31.8 | 24.4 | 24.4 |
| FGRU-18M-12 | 18 | 3/4″ | 15.1 | 27 | 53.5 | 33.3 | 24.4 | 24.4 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
