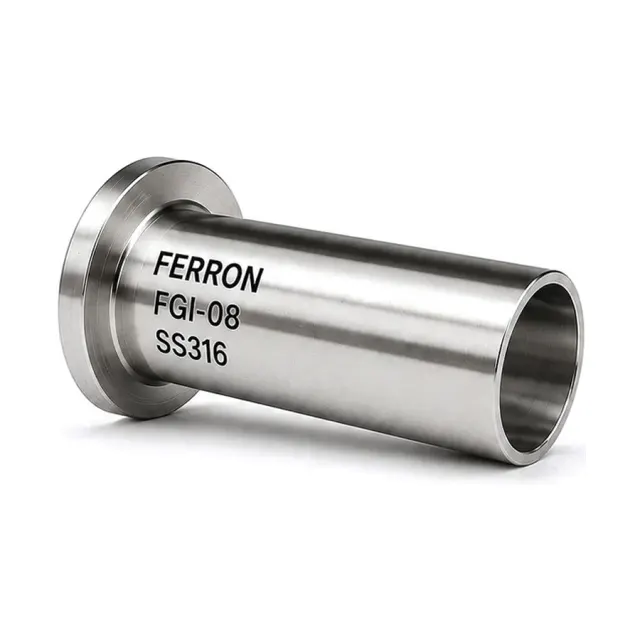

جلبة دعم داخلية – Tube Insert
رمز المنتج FGI
جلبة تُركَّب من الداخل في طرف الأنابيب اللينة أو الرقيقة الجدار؛ تمنع انضغاط الأنبوب أثناء شدّ الصامولة. تُختار حسب القطرين الخارجي والداخلي للأنبوب.
- المادة
- AISI 316 / 316L
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 6–12 mm · إنش 3/16″–1″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 6–12 mm وبمقاس الإنش 3/16″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للأنبوب, mm | A1 القطر الداخلي للأنبوب, mm | D القطر الداخلي للجلبة, mm |
|---|---|---|---|
| FGI-6M-4M | 6 | 4 | 2.8 |
| FGI-8M-6M | 8 | 6 | 4.4 |
| FGI-10M-8M | 10 | 8 | 6.4 |
| FGI-12M-8M | 12 | 8 | 6.4 |
| FGI-12M-10M | 12 | 10 | 8.3 |
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة | A1 القطر الداخلي للأنبوب, بوصة | D القطر الداخلي للجلبة, mm |
|---|---|---|---|
| FGI-03-02 | 3/16″ | 1/8″ | 2.3 |
| FGI-04-02 | 1/4″ | 1/8″ | 2.3 |
| FGI-04-0.17 | 1/4″ | 0.17″ | 2.7 |
| FGI-04-03 | 1/4″ | 3/16″ | 3.1 |
| FGI-05-02 | 5/16″ | 1/8″ | 2.3 |
| FGI-05-03 | 5/16″ | 3/16″ | 3 |
| FGI-05-04 | 5/16″ | 1/4″ | 4.65 |
| FGI-06-03 | 3/8″ | 3/16″ | 3.1 |
| FGI-06-04 | 3/8″ | 1/4″ | 4.65 |
| FGI-08-04 | 1/2″ | 1/4″ | 4.65 |
| FGI-08-06 | 1/2″ | 3/8″ | 7.8 |
| FGI-10-06 | 5/8″ | 3/8″ | 7.8 |
| FGI-10-08 | 5/8″ | 1/2″ | 11.1 |
| FGI-12-08 | 3/4″ | 1/2″ | 11.1 |
| FGI-12-10 | 3/4″ | 5/8″ | 14.2 |
| FGI-16-12 | 1″ | 3/4″ | 17.5 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
