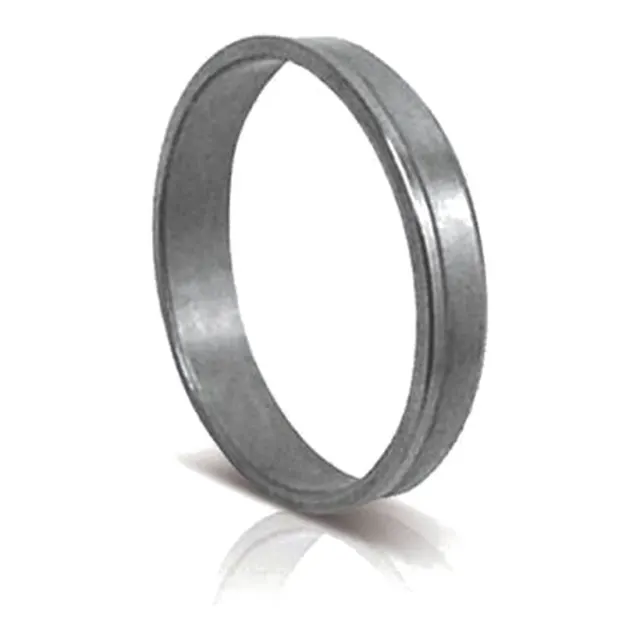

فيرول خلفي – Back Ferrule
رمز المنتج FGFB
الحلقة الخلفية في نظام الفيرول المزدوج؛ تنقل قوة شدّ الصامولة إلى الفيرول الأمامي وتقبض على الأنبوب لتثبيته في مواجهة الاهتزاز.
- المادة
- AISI 316 / 316L
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 2–50 mm · إنش 1/16″–2″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 2–50 mm وبمقاس الإنش 1/16″–2″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للأنبوب, mm |
|---|---|
| FGFB-2M | 2 |
| FGFB-3M | 3 |
| FGFB-4M | 4 |
| FGFB-6M | 6 |
| FGFB-8M | 8 |
| FGFB-10M | 10 |
| FGFB-12M | 12 |
| FGFB-14M | 14 |
| FGFB-15M | 15 |
| FGFB-16M | 16 |
| FGFB-18M | 18 |
| FGFB-20M | 20 |
| FGFB-22M | 22 |
| FGFB-25M | 25 |
| FGFB-38M | 38 |
| FGFB-50M | 50 |
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة |
|---|---|
| FGFB-01 | 1/16″ |
| FGFB-02 | 1/8″ |
| FGFB-03 | 3/16″ |
| FGFB-04 | 1/4″ |
| FGFB-05 | 5/16″ |
| FGFB-06 | 3/8″ |
| FGFB-08 | 1/2″ |
| FGFB-10 | 5/8″ |
| FGFB-12 | 3/4″ |
| FGFB-14 | 7/8″ |
| FGFB-16 | 1″ |
| FGFB-20 | 1 1/4″ |
| FGFB-24 | 1 1/2″ |
| FGFB-32 | 2″ |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـفيرول خلفي – Back Ferrule
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
