تجهيزات التوصيل لأجهزة القياس المحوّلات (Adapter)

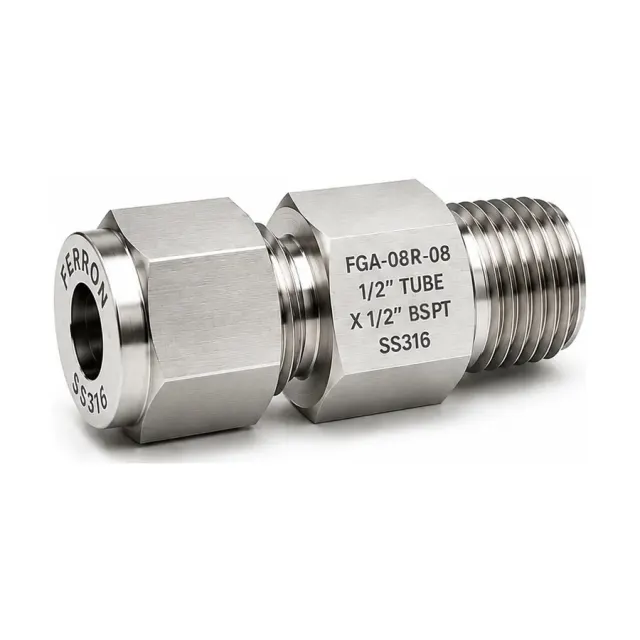

محوّل بسن خارجي (BSPT) – Male Adapter
رمز المنتج FGA
محوّل من طرف أنبوبي إلى سن خارجي BSPT (R).
- المادة
- AISI 316 / 316L
- المعيار
- ISO 7-1 (BSPT)
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 6–20 mm · إنش 1/8″–1″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 6–20 mm وبمقاس الإنش 1/8″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).

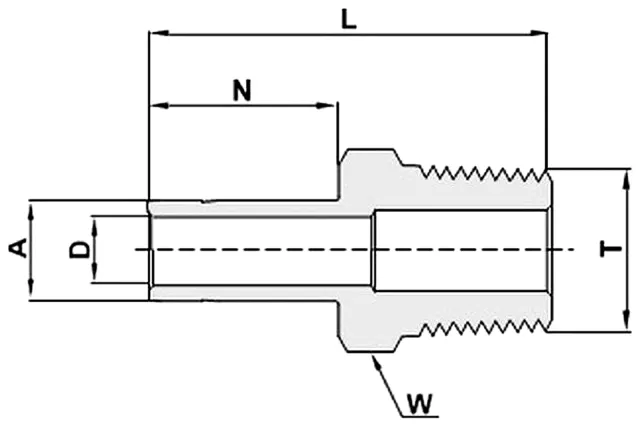

الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للطرف الأنبوبي, mm | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | L الطول الكلي, mm | N طول الطرف الأنبوبي, mm |
|---|---|---|---|---|---|---|
| FGA-6MR-02 | 6 | R 1/8 | 4 | 12 | 32.8 | 15.7 |
| FGA-6MR-04 | 6 | R 1/4 | 4 | 14 | 38.1 | 15.7 |
| FGA-6MR-08 | 6 | R 1/2 | 4 | 22 | 43.4 | 15.7 |
| FGA-8MR-02 | 8 | R 1/8 | 4.8 | 12 | 33.5 | 16.8 |
| FGA-8MR-04 | 8 | R 1/4 | 5.6 | 14 | 39.1 | 16.8 |
| FGA-8MR-06 | 8 | R 3/8 | 5.6 | 17.5 | 37.8 | 16.8 |
| FGA-10MR-04 | 10 | R 1/4 | 7.1 | 14 | 39.9 | 17.5 |
| FGA-10MR-06 | 10 | R 3/8 | 7.1 | 18 | 40.6 | 17.5 |
| FGA-10MR-08 | 10 | R 1/2 | 7.1 | 22 | 46.2 | 17.5 |
| FGA-12MR-04 | 12 | R 1/4 | 7.1 | 16 | 46.5 | 23.1 |
| FGA-12MR-06 | 12 | R 3/8 | 8.8 | 18 | 46.2 | 23.1 |
| FGA-12MR-08 | 12 | R 1/2 | 8.8 | 22 | 52 | 23.1 |
| FGA-20MR-12 | 20 | R 3/4 | 15.1 | 27 | 54.3 | 26.6 |
إنش
| الرمز | A القطر الخارجي للطرف الأنبوبي, بوصة | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), بوصة | L الطول الكلي, mm | N طول الطرف الأنبوبي, mm |
|---|---|---|---|---|---|---|
| FGA-02R-02 | 1/8″ | R 1/8 | 2.2 | 7/16″ | 29.5 | 13.45 |
| FGA-02R-04 | 1/8″ | R 1/4 | 2.2 | 9/16″ | 34.8 | 13.45 |
| FGA-04R-02 | 1/4″ | R 1/8 | 4.2 | 7/16″ | 31.8 | 15.75 |
| FGA-04R-04 | 1/4″ | R 1/4 | 4.2 | 9/16″ | 37.1 | 15.75 |
| FGA-04R-06 | 1/4″ | R 3/8 | 4.2 | 11/16″ | 37.9 | 15.75 |
| FGA-04R-08 | 1/4″ | R 1/2 | 4.2 | 7/8″ | 43.4 | 15.75 |
| FGA-06R-04 | 3/8″ | R 1/4 | 6.9 | 9/16″ | 38.9 | 17.5 |
| FGA-06R-06 | 3/8″ | R 3/8 | 6.9 | 11/16″ | 39.6 | 17.5 |
| FGA-06R-08 | 3/8″ | R 1/2 | 6.9 | 7/8″ | 45.2 | 17.5 |
| FGA-08R-04 | 1/2″ | R 1/4 | 7.1 | 9/16″ | 44.5 | 23.1 |
| FGA-08R-06 | 1/2″ | R 3/8 | 9.4 | 11/16″ | 45.2 | 23.1 |
| FGA-08R-08 | 1/2″ | R 1/2 | 9.4 | 7/8″ | 50.8 | 23.1 |
| FGA-10R-08 | 5/8″ | R 1/2 | 11.9 | 7/8″ | 52.3 | 24.65 |
| FGA-12R-08 | 3/4″ | R 1/2 | 11.9 | 7/8″ | 52.3 | 24.65 |
| FGA-12R-12 | 3/4″ | R 3/4 | 15 | 1 1/16″ | 52.3 | 24.65 |
| FGA-16R-16 | 1″ | R 1 | 20.3 | 1 3/8″ | 66 | 33 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـمحوّل بسن خارجي (BSPT) – Male Adapter
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
