تجهيزات التوصيل لأجهزة القياس المحوّلات (Adapter)
محوّل بسن داخلي (NPT) – Female Adapter
رمز المنتج FGFA
محوّل من طرف أنبوبي إلى سن داخلي NPT؛ يُركَّب الطرف الأنبوبي داخل وصلة.
- المادة
- AISI 316 / 316L
- المعيار
- ASME B1.20.1 (NPT)
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 3–20 mm · إنش 1/8″–1 1/2″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 3–20 mm وبمقاس الإنش 1/8″–1 1/2″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).

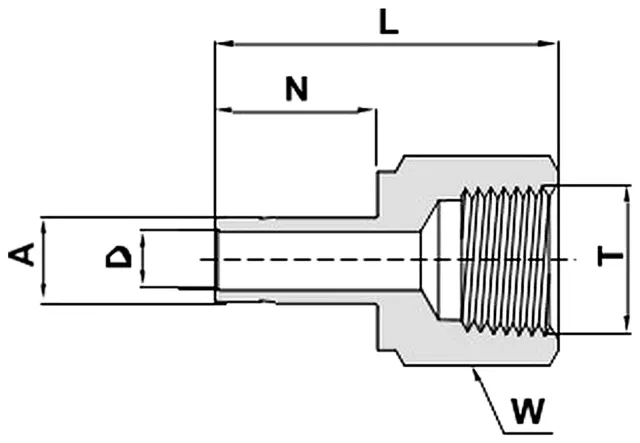

الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للطرف الأنبوبي, mm | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | L الطول الكلي, mm | N طول الطرف الأنبوبي, mm |
|---|---|---|---|---|---|---|
| FGFA-3MN-02 | 3 | 1/8″ | 2.1 | 14 | 31.5 | 13.5 |
| FGFA-3MN-04 | 3 | 1/4″ | 2.1 | 19 | 35.3 | 13.5 |
| FGFA-4MN-04 | 4 | 1/4″ | 2.2 | 19 | 35 | 14.2 |
| FGFA-6MN-02 | 6 | 1/8″ | 4 | 14 | 32.5 | 15.7 |
| FGFA-6MN-04 | 6 | 1/4″ | 4 | 19 | 37.1 | 15.7 |
| FGFA-6MN-06 | 6 | 3/8″ | 4 | 22 | 39.6 | 15.7 |
| FGFA-6MN-08 | 6 | 1/2″ | 4 | 27 | 45.5 | 15.7 |
| FGFA-8MN-02 | 8 | 1/8″ | 5.6 | 14 | 34.3 | 16.8 |
| FGFA-8MN-04 | 8 | 1/4″ | 5.6 | 19 | 37.6 | 16.8 |
| FGFA-8MN-08 | 8 | 1/2″ | 5.6 | 27 | 46 | 16.8 |
| FGFA-10MN-04 | 10 | 1/4″ | 7.1 | 19 | 38.1 | 17.5 |
| FGFA-10MN-06 | 10 | 3/8″ | 7.1 | 22 | 40.1 | 17.5 |
| FGFA-10MN-08 | 10 | 1/2″ | 7.1 | 27 | 46.5 | 17.5 |
| FGFA-12MN-04 | 12 | 1/4″ | 8.8 | 19 | 43.4 | 23.1 |
| FGFA-12MN-06 | 12 | 3/8″ | 8.8 | 22 | 45.5 | 23.1 |
| FGFA-12MN-08 | 12 | 1/2″ | 8.8 | 27 | 52.3 | 23.1 |
| FGFA-16MN-06 | 16 | 3/8″ | 12.7 | 24 | 48 | 24.7 |
| FGFA-16MN-08 | 16 | 1/2″ | 12.7 | 27 | 53.1 | 24.7 |
| FGFA-20MN-08 | 20 | 1/2″ | 15.1 | 27 | 56 | 26.6 |
| FGFA-20MN-12 | 20 | 3/4″ | 15.1 | 35 | 56 | 26.6 |
إنش
| الرمز | A القطر الخارجي للطرف الأنبوبي, بوصة | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), بوصة | L الطول الكلي, mm | N طول الطرف الأنبوبي, mm |
|---|---|---|---|---|---|---|
| FGFA-02N-02 | 1/8″ | 1/8″ | 2.2 | 9/16″ | 31.5 | 13.45 |
| FGFA-02N-04 | 1/8″ | 1/4″ | 2.2 | 3/4″ | 35.3 | 13.45 |
| FGFA-03N-04 | 3/16″ | 1/4″ | 3 | 3/4″ | 35.8 | 14.2 |
| FGFA-04N-02 | 1/4″ | 1/8″ | 4.2 | 9/16″ | 33 | 15.75 |
| FGFA-04N-04 | 1/4″ | 1/4″ | 4.2 | 3/4″ | 37.1 | 15.75 |
| FGFA-04N-06 | 1/4″ | 3/8″ | 4.2 | 7/8″ | 39.4 | 15.75 |
| FGFA-04N-08 | 1/4″ | 1/2″ | 4.2 | 1 1/16″ | 45.5 | 15.75 |
| FGFA-05N-04 | 5/16″ | 1/4″ | 5.6 | 3/4″ | 37.6 | 16.75 |
| FGFA-06N-02 | 3/8″ | 1/8″ | 6.9 | 9/16″ | 34.3 | 17.5 |
| FGFA-06N-04 | 3/8″ | 1/4″ | 6.9 | 3/4″ | 38.1 | 17.5 |
| FGFA-06N-06 | 3/8″ | 3/8″ | 6.9 | 7/8″ | 40.4 | 17.5 |
| FGFA-06N-08 | 3/8″ | 1/2″ | 6.9 | 1 1/16″ | 46.7 | 17.5 |
| FGFA-08N-04 | 1/2″ | 1/4″ | 9.4 | 3/4″ | 43.4 | 23.1 |
| FGFA-08N-06 | 1/2″ | 3/8″ | 9.4 | 7/8″ | 45.5 | 23.1 |
| FGFA-08N-08 | 1/2″ | 1/2″ | 9.4 | 1 1/16″ | 52.1 | 23.1 |
| FGFA-10N-08 | 5/8″ | 1/2″ | 12.7 | 1 1/16″ | 53.1 | 24.65 |
| FGFA-12N-08 | 3/4″ | 1/2″ | 15 | 1 1/16″ | 52.8 | 24.65 |
| FGFA-12N-12 | 3/4″ | 3/4″ | 15 | 1 5/16″ | 54.9 | 24.65 |
| FGFA-12N-16 | 3/4″ | 1″ | 15 | 1 5/8″ | 58.4 | 24.65 |
| FGFA-16N-12 | 1″ | 3/4″ | 20.3 | 1 5/16″ | 60.7 | 31.2 |
| FGFA-16N-16 | 1″ | 1″ | 20.3 | 1 5/8″ | 64.3 | 31.2 |
| FGFA-20N-20 | 1 1/4″ | 1 1/4″ | 25.9 | 2 1/8″ | 77.7 | 43.82 |
| FGFA-24N-24 | 1 1/2″ | 1 1/2″ | 31.8 | 2 3/8″ | 88.9 | 54.33 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـمحوّل بسن داخلي (NPT) – Female Adapter
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
