Instrumentierungs-Fittings Einschraubverschraubungen (Male Connector)

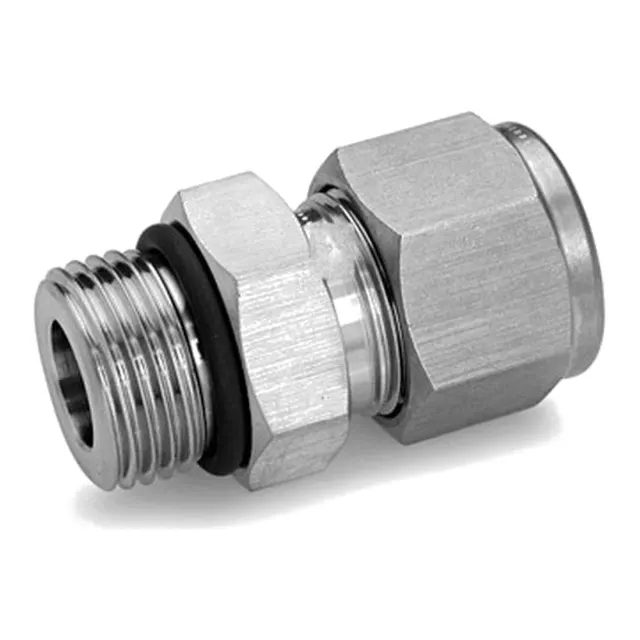

Gerade Einschraubverschraubung (SAE O-Ring Boss) – Male Connector
Produktcode FGMC
Gerade Verschraubung zum Anschluss eines Rohrs an einen SAE / MS O-Ring-Boss-Anschluss mit zylindrischem Gewinde (UN); Abdichtung über einen O-Ring am Gewindeansatz.
- Werkstoff
- AISI 316 / 316L
- Norm
- SAE J1926 (UN)
- Verbindungssystem
- Doppelklemmring
- Rohrgrößen
- Metrisch 3–25 mm · Zoll 1/8″–2″
- Werkstoff und Norm werden im Angebot schriftlich bestätigt
- Rückmeldung mit Bestand und Liefertermin
Beschreibung
Über das Produkt
Dieses Produkt ist für folgende Rohr-Außendurchmesser lieferbar: metrisch 3–25 mm und Zoll 1/8″–2″. Code und Maße jeder Größe finden Sie in der Maßtabelle unten.
So lesen Sie den Produktcode
Im Code wird der Rohr-Außendurchmesser in Sechzehntel Zoll angegeben (08 = 1/2″), bei metrischen Rohren in mm mit dem Buchstaben M (6M = 6 mm); Gewindebuchstabe N: NPT, R: BSPT, B: BSPP, S: SAE (UN).
Die Maße dienen zur Orientierung. Für eine Angebotsanfrage genügt die Angabe des Produktcodes oder des Rohr-Außendurchmessers (bei Gewindeanschlüssen zusätzlich der Gewindegröße).
Abmessungen
Maßtabelle
Maße in mm, Gewichte in kg/Stück. Tragen Sie einfach das benötigte Maß in das Angebotsformular ein.
Metrisch

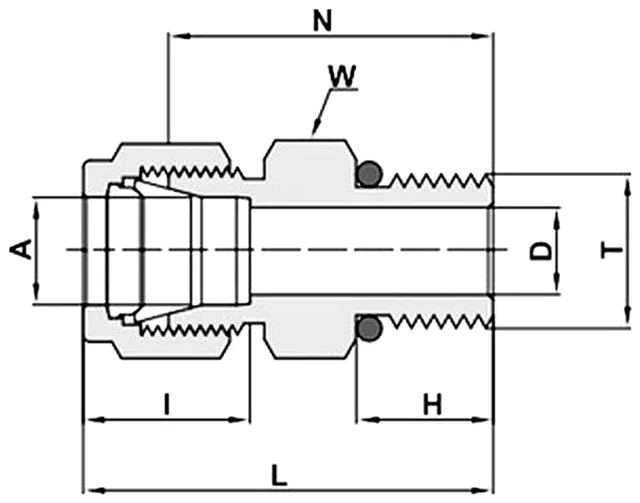

| Code | A Rohr-Außendurchmesser, mm | T Gewindegröße | D Durchgangsbohrung (min.), mm | W Schlüsselweite, mm | L Gesamtlänge, mm | H Gewindelänge, mm | N Körperlänge, mm | I Rohreinstecktiefe, mm | O-ring O-Ring-Größe |
|---|---|---|---|---|---|---|---|---|---|
| FGMC-3MS-02 | 3 | 5/16-24 UN | 2,4 | 7/16″ | 30 | 7,6 | 23,4 | 12,9 | -902 |
| FGMC-3MS-06 | 3 | 9/16-18 UN | 2,4 | 18 | 33,3 | 9,9 | 26,7 | 12,9 | -906 |
| FGMC-6MS-05 | 6 | 1/2-20 UN | 4,8 | 17 | 34,8 | 9,1 | 27,4 | 15,3 | -905 |
| FGMC-6MS-06 | 6 | 9/16-18 UN | 4,8 | 18 | 35,6 | 9,9 | 28,2 | 15,3 | -906 |
| FGMC-6MS-10 | 6 | 7/8-14 UN | 4,8 | 27 | 40,7 | 12,7 | 33,3 | 15,3 | -910 |
| FGMC-8MS-05 | 8 | 1/2-20 UN | 6,4 | 17 | 34,9 | 9,1 | 27,4 | 16,2 | -905 |
| FGMC-8MS-06 | 8 | 9/16-18 UN | 6,4 | 18 | 36,6 | 9,9 | 29,1 | 16,2 | -906 |
| FGMC-10MS-06 | 10 | 9/16-18 UN | 7,1 | 18 | 37,3 | 9,9 | 29,7 | 17,2 | -906 |
| FGMC-10MS-08 | 10 | 3/4-16 UN | 7,9 | 22 | 39,4 | 11,2 | 31,8 | 17,2 | -908 |
| FGMC-12MS-04 | 12 | 7/16-20 UN | 5,2 | 22 | 40,6 | 9,1 | 30,5 | 22,8 | -904 |
| FGMC-12MS-06 | 12 | 9/16-18 UN | 7,1 | 22 | 39,1 | 9,9 | 29 | 22,8 | -906 |
| FGMC-12MS-08 | 12 | 3/4-16 UN | 9,5 | 22 | 41,9 | 11,2 | 31,8 | 22,8 | -908 |
| FGMC-16MS-06 | 16 | 9/16-18 UN | 7,1 | 24 | 31,3 | 9,9 | 21,2 | 24,4 | -906 |
| FGMC-25MS-12 | 25 | 1 1/16-12 UN | 16,7 | 35 | 53,5 | 15 | 41,2 | 31,3 | -912 |
Zoll
| Code | A Rohr-Außendurchmesser, Zoll | T Gewindegröße | D Durchgangsbohrung (min.), mm | W Schlüsselweite, Zoll | L Gesamtlänge, mm | H Gewindelänge, mm | N Körperlänge, mm | I Rohreinstecktiefe, mm | O-ring O-Ring-Größe |
|---|---|---|---|---|---|---|---|---|---|
| FGMC-02S-02 | 1/8″ | 5/16-24 UN | 2,28 | 7/16″ | 29,97 | 7,62 | 23,37 | 12,7 | -902 |
| FGMC-02S-04 | 1/8″ | 7/16-20 UN | 2,28 | 9/16″ | 31,5 | 9,14 | 24,89 | 12,7 | -904 |
| FGMC-02S-06 | 1/8″ | 9/16-18 UN | 2,28 | 11/16″ | 33,27 | 9,9 | 26,67 | 12,7 | -906 |
| FGMC-04S-02 | 1/4″ | 5/16-24 UN | 2,28 | 9/16″ | 30,73 | 7,62 | 23,37 | 15,2 | -902 |
| FGMC-04S-04 | 1/4″ | 7/16-20 UN | 4,82 | 9/16″ | 34,03 | 9,14 | 26,67 | 15,2 | -904 |
| FGMC-04S-06 | 1/4″ | 9/16-18 UN | 4,82 | 11/16″ | 35,56 | 9,9 | 28,19 | 15,2 | -906 |
| FGMC-04S-08 | 1/4″ | 3/4-16 UN | 4,82 | 7/8″ | 37,59 | 11,17 | 30,2 | 15,2 | -908 |
| FGMC-04S-10 | 1/4″ | 7/8-14 UN | 4,82 | 1″ | 40,64 | 12,7 | 33,27 | 15,2 | -910 |
| FGMC-05S-05 | 5/16″ | 1/2-20 UN | 6,4 | 5/8″ | 34,8 | 9,14 | 27,43 | 16,2 | -905 |
| FGMC-06S-04 | 3/8″ | 7/16-20 UN | 5,1 | 5/8″ | 35,56 | 9,14 | 28,19 | 16,8 | -904 |
| FGMC-06S-06 | 3/8″ | 9/16-18 UN | 7,11 | 11/16″ | 37,02 | 9,9 | 29,71 | 16,8 | -906 |
| FGMC-06S-08 | 3/8″ | 3/4-16 UN | 7,11 | 7/8″ | 39,11 | 11,17 | 31,75 | 16,8 | -908 |
| FGMC-06S-10 | 3/8″ | 7/8-14 UN | 7,11 | 1″ | 42,16 | 12,7 | 34,8 | 16,8 | -910 |
| FGMC-08S-06 | 1/2″ | 9/16-18 UN | 7,11 | 13/16″ | 39,11 | 9,9 | 28,95 | 22,9 | -906 |
| FGMC-08S-08 | 1/2″ | 3/4-16 UN | 10,41 | 7/8″ | 41,91 | 11,17 | 31,75 | 22,9 | -908 |
| FGMC-08S-10 | 1/2″ | 7/8-14 UN | 10,41 | 1″ | 44,96 | 12,7 | 34,8 | 22,9 | -910 |
| FGMC-08S-12 | 1/2″ | 1 1/16-12 UN | 10,41 | 1 1/4″ | 49,02 | 14,98 | 38,86 | 22,9 | -912 |
| FGMC-10S-08 | 5/8″ | 3/4-16 UN | 10,66 | 15/16″ | 41,91 | 11,17 | 31,75 | 24,38 | -908 |
| FGMC-10S-10 | 5/8″ | 7/8-14 UN | 12,7 | 1″ | 45,21 | 12,7 | 35,05 | 24,38 | -910 |
| FGMC-12S-08 | 3/4″ | 3/4-16 UN | 10,66 | 1 1/16″ | 46 | 11,17 | 35,81 | 24,38 | -908 |
| FGMC-12S-12 | 3/4″ | 1 1/16-12 UN | 15,74 | 1 1/4″ | 49,02 | 14,98 | 38,86 | 24,38 | -912 |
| FGMC-12S-16 | 3/4″ | 1 5/16-12 UN | 15,74 | 1 1/2″ | 52,32 | 14,98 | 42,16 | 25,9 | -916 |
| FGMC-14S-14 | 7/8″ | 1 3/16-12 UN | 18,29 | 1 3/8″ | 49,02 | 14,98 | 38,86 | 25,9 | -914 |
| FGMC-16S-12 | 1″ | 1 1/16-12 UN | 16,76 | 1 3/8″ | 53,34 | 14,98 | 41,2 | 31,2 | -912 |
| FGMC-16S-16 | 1″ | 1 5/16-12 UN | 22,35 | 1 1/2″ | 54,35 | 14,98 | 42,16 | 31,2 | -916 |
| FGMC-20S-20 | 1 1/4″ | 1 5/8-12 UN | 27,7 | 1 7/8″ | 68,33 | 15,1 | 46,23 | 41,2 | -920 |
| FGMC-24S-24 | 1 1/2″ | 1 7/8-12 UN | 34 | 2 1/8″ | 77,72 | 15,1 | 50,55 | 50 | -924 |
| FGMC-32S-32 | 2″ | 2 1/2-12 UN | 45,97 | 2 3/4″ | 101,6 | 15,1 | 64,26 | 67,6 | -932 |
Maße in mm (sofern nicht in Zoll angegeben). D ist der kleinste Durchgangsdurchmesser. Die Maße dienen zur Orientierung.
