تجهيزات التوصيل لأجهزة القياس الأكواع (Elbow)
كوع بسن خارجي (BSPT) – Male Elbow
رمز المنتج FGME
كوع يربط أنبوبًا بمنفذ ذي سن داخلي BSPT بزاوية 90°؛ طرف أنبوب بفيرول مزدوج وسن خارجي BSPT (R).
- المادة
- AISI 316 / 316L
- المعيار
- ISO 7-1 (BSPT)
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 3–25 mm · إنش 1/8″–1″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 3–25 mm وبمقاس الإنش 1/8″–1″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد

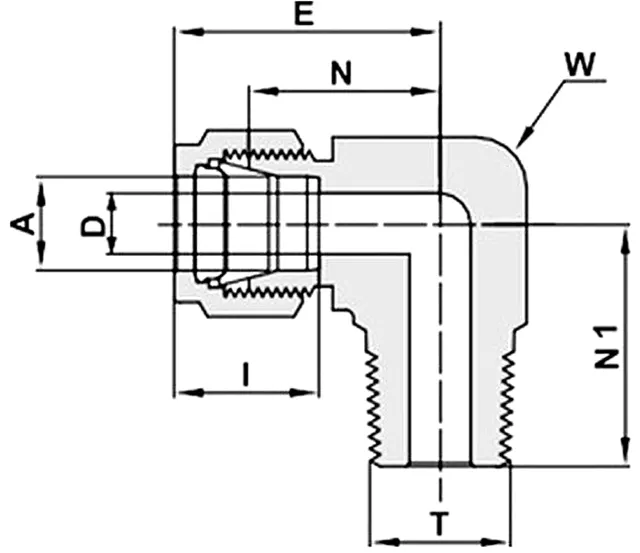

جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للأنبوب, mm | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | N من المركز إلى طرف الجسم, mm | N1 من المركز إلى طرف الجسم (الطرف الثاني), mm | I عمق إدخال الأنبوب, mm | E من المركز إلى طرف الصامولة, mm |
|---|---|---|---|---|---|---|---|---|
| FGME-3MR-02 | 3 | R 1/8 | 2.4 | 11.1 | 17 | 17.8 | 12.9 | 23.6 |
| FGME-3MR-04 | 3 | R 1/4 | 2.4 | 12.7 | 18 | 23.4 | 12.9 | 24.6 |
| FGME-4MR-02 | 4 | R 1/8 | 2.4 | 12.7 | 18.8 | 18.8 | 13.7 | 25.4 |
| FGME-4MR-04 | 4 | R 1/4 | 2.4 | 12.7 | 18.8 | 23.4 | 13.7 | 25.4 |
| FGME-6MR-02 | 6 | R 1/8 | 4.8 | 12.7 | 19.6 | 18.8 | 15.3 | 27 |
| FGME-6MR-04 | 6 | R 1/4 | 4.8 | 12.7 | 19.6 | 23.4 | 15.3 | 27 |
| FGME-6MR-06 | 6 | R 3/8 | 4.8 | 17.5 | 22.4 | 26.2 | 15.3 | 29.8 |
| FGME-6MR-08 | 6 | R 1/2 | 4.8 | 20.6 | 24.4 | 33 | 15.3 | 31.8 |
| FGME-8MR-02 | 8 | R 1/8 | 4.8 | 14.3 | 21.3 | 19.8 | 16.2 | 28.8 |
| FGME-8MR-04 | 8 | R 1/4 | 6.4 | 14.3 | 21.3 | 24.4 | 16.2 | 28.8 |
| FGME-8MR-06 | 8 | R 3/8 | 6.4 | 17.5 | 23.1 | 26.2 | 16.2 | 30.6 |
| FGME-8MR-08 | 8 | R 1/2 | 6.4 | 20.6 | 25.1 | 33 | 16.2 | 32.6 |
| FGME-10MR-02 | 10 | R 1/8 | 4.8 | 17.5 | 23.9 | 21.6 | 17.2 | 31.5 |
| FGME-10MR-04 | 10 | R 1/4 | 7.1 | 17.5 | 23.9 | 26.2 | 17.2 | 31.5 |
| FGME-10MR-06 | 10 | R 3/8 | 7.9 | 17.5 | 23.9 | 26.2 | 17.2 | 31.5 |
| FGME-10MR-08 | 10 | R 1/2 | 7.9 | 20.6 | 25.9 | 33 | 17.2 | 33.5 |
| FGME-12MR-02 | 12 | R 1/8 | 4.8 | 20.6 | 25.9 | 23.6 | 22.8 | 36 |
| FGME-12MR-04 | 12 | R 1/4 | 7.1 | 20.6 | 25.9 | 28.2 | 22.8 | 36 |
| FGME-12MR-06 | 12 | R 3/8 | 9.5 | 20.6 | 25.9 | 28.2 | 22.8 | 36 |
| FGME-12MR-08 | 12 | R 1/2 | 9.5 | 20.6 | 25.9 | 33 | 22.8 | 36 |
| FGME-12MR-12 | 12 | R 3/4 | 9.5 | 27 | 29.7 | 36.8 | 22.8 | 39.8 |
| FGME-14MR-08 | 14 | R 1/2 | 11 | 23.8 | 27.9 | 35 | 24.4 | 38 |
| FGME-15MR-08 | 15 | R 1/2 | 11.9 | 23.8 | 27.9 | 35.1 | 24.4 | 38 |
| FGME-16MR-06 | 16 | R 3/8 | 9.5 | 23.8 | 27.9 | 30.2 | 24.4 | 38 |
| FGME-16MR-08 | 16 | R 1/2 | 11.9 | 23.8 | 27.9 | 35.1 | 24.4 | 38 |
| FGME-18MR-08 | 18 | R 1/2 | 11.9 | 27 | 29.7 | 36.8 | 24.4 | 39.8 |
| FGME-18MR-12 | 18 | R 3/4 | 15.1 | 27 | 29.7 | 36.8 | 24.4 | 39.8 |
| FGME-20MR-08 | 20 | R 1/2 | 11.9 | 34.9 | 34.5 | 41.7 | 26 | 44.6 |
| FGME-20MR-12 | 20 | R 3/4 | 15.9 | 34.9 | 34.5 | 41.7 | 26 | 44.6 |
| FGME-22MR-12 | 22 | R 3/4 | 15.9 | 34.9 | 34.5 | 41.7 | 26 | 44.6 |
| FGME-22MR-16 | 22 | R 1 | 18.3 | 34.9 | 34.5 | 46.5 | 26 | 44.6 |
| FGME-25MR-12 | 25 | R 3/4 | 15.9 | 34.9 | 36.8 | 41.7 | 31.3 | 49.1 |
| FGME-25MR-16 | 25 | R 1 | 21.8 | 34.9 | 36.8 | 46.5 | 31.3 | 49.1 |
إنش
| الرمز | A القطر الخارجي للأنبوب, بوصة | T مقاس السن | D قطر مجرى التدفق (الحد الأدنى), mm | W مقاس مفتاح الربط (السداسي), mm | N من المركز إلى طرف الجسم, mm | N1 من المركز إلى طرف الجسم (الطرف الثاني), mm | I عمق إدخال الأنبوب, mm | E من المركز إلى طرف الصامولة, mm |
|---|---|---|---|---|---|---|---|---|
| FGME-02R-02 | 1/8″ | R 1/8 | 2.28 | 11.1 | 17.02 | 17.78 | 12.7 | 23.62 |
| FGME-02R-04 | 1/8″ | R 1/4 | 2.28 | 12.7 | 18.03 | 23.37 | 12.7 | 24.64 |
| FGME-04R-02 | 1/4″ | R 1/8 | 4.82 | 12.7 | 19.56 | 18.8 | 15.2 | 26.92 |
| FGME-04R-04 | 1/4″ | R 1/4 | 4.82 | 12.7 | 19.56 | 23.37 | 15.2 | 26.92 |
| FGME-04R-06 | 1/4″ | R 3/8 | 4.82 | 17.5 | 22.35 | 26.16 | 15.2 | 29.71 |
| FGME-04R-08 | 1/4″ | R 1/2 | 4.82 | 20.6 | 24.38 | 33.02 | 15.2 | 31.75 |
| FGME-05R-04 | 5/16″ | R 1/4 | 6.35 | 14.3 | 21.34 | 24.38 | 16.2 | 28.7 |
| FGME-06R-02 | 3/8″ | R 1/8 | 4.82 | 15.9 | 23.11 | 20.83 | 16.8 | 30.48 |
| FGME-06R-04 | 3/8″ | R 1/4 | 7.11 | 15.9 | 23.11 | 25.4 | 16.8 | 30.48 |
| FGME-06R-06 | 3/8″ | R 3/8 | 7.11 | 17.5 | 23.87 | 26.16 | 16.8 | 31.24 |
| FGME-08R-04 | 1/2″ | R 1/4 | 7.11 | 20.6 | 25.9 | 28.19 | 22.9 | 36.07 |
| FGME-08R-06 | 1/2″ | R 3/8 | 9.5 | 20.6 | 25.9 | 28.19 | 22.9 | 36.07 |
| FGME-08R-08 | 1/2″ | R 1/2 | 10.41 | 20.6 | 25.9 | 33.02 | 22.9 | 36.07 |
| FGME-12R-08 | 3/4″ | R 1/2 | 11.94 | 27 | 29.71 | 36.83 | 24.4 | 39.88 |
| FGME-16R-16 | 1″ | R 1 | 21.84 | 34.9 | 36.83 | 46.48 | 31.2 | 49.02 |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـكوع بسن خارجي (BSPT) – Male Elbow
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
الأكواع (Elbow)
