وصلة منفذ مخفّضة – Reducing Port Connector

تكبير

تجهيزات التوصيل لأجهزة القياس المخفّضات ووصلات المنافذ

وصلة منفذ مخفّضة – Reducing Port Connector

رمز المنتج FGRPC

قطعة بطرفين أنبوبيين تُستخدم لربط جسمَي وصلتين مختلفتين في المقاس مباشرةً.

المادة: AISI 316 / 316L
نظام الوصل: فيرول مزدوج
مقاسات الأنابيب: متري 6–38 mm · إنش 1/8″–3/4″

اطلب عرض سعر لهذا المنتج

اتصل الآن

تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
رد يتضمن حالة المخزون وموعد التسليم

الوصف

عن المنتج

يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 6–38 mm وبمقاس الإنش 1/8″–3/4″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.

كيف يُقرأ رمز المنتج؟

في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).

الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).

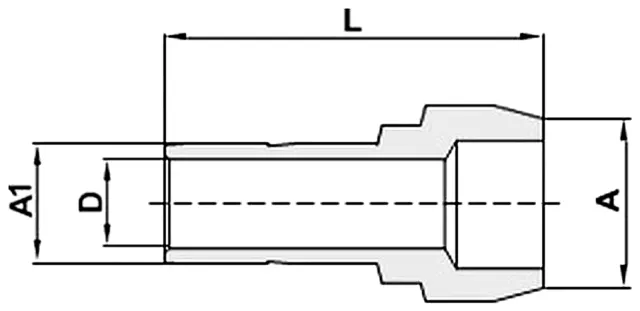

الأبعاد

جدول الأبعاد

الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.

متري

الرمز	A القطر الخارجي للطرف الكبير, mm	A1 القطر الخارجي للطرف الصغير, mm	D قطر مجرى التدفق (الحد الأدنى), mm	L الطول الكلي, mm
FGRPC-6M-3M	6	3	2.1	22.9
FGRPC-8M-6M	8	6	4	24.7
FGRPC-10M-6M	10	6	4	25.8
FGRPC-10M-8M	10	8	5.6	26.1
FGRPC-12M-6M	12	6	4	29.1
FGRPC-12M-8M	12	8	5.6	29.8
FGRPC-12M-10M	12	10	7.1	30.6
FGRPC-16M-12M	16	12	8.8	37.5
FGRPC-38M-25M	38	25	19.8	65.8

إنش

الرمز	A القطر الخارجي للطرف الكبير, بوصة	A1 القطر الخارجي للطرف الصغير, بوصة	D قطر مجرى التدفق (الحد الأدنى), mm	L الطول الكلي, mm
FGRPC-02-01	1/8″	1/16″	0.75	17.3
FGRPC-04-01	1/4″	1/16″	0.75	18
FGRPC-04-02	1/4″	1/8″	2.2	22.6
FGRPC-06-02	3/8″	1/8″	2.2	23.2
FGRPC-06-04	3/8″	1/4″	4.2	24.9
FGRPC-08-04	1/2″	1/4″	4.2	29.2
FGRPC-08-06	1/2″	3/8″	7.1	30.5
FGRPC-12-08	3/4″	1/2″	9.9	37.9
