شفات الفولاذ المقاوم للصدأ شفات رقبة لحام (EN / DIN)

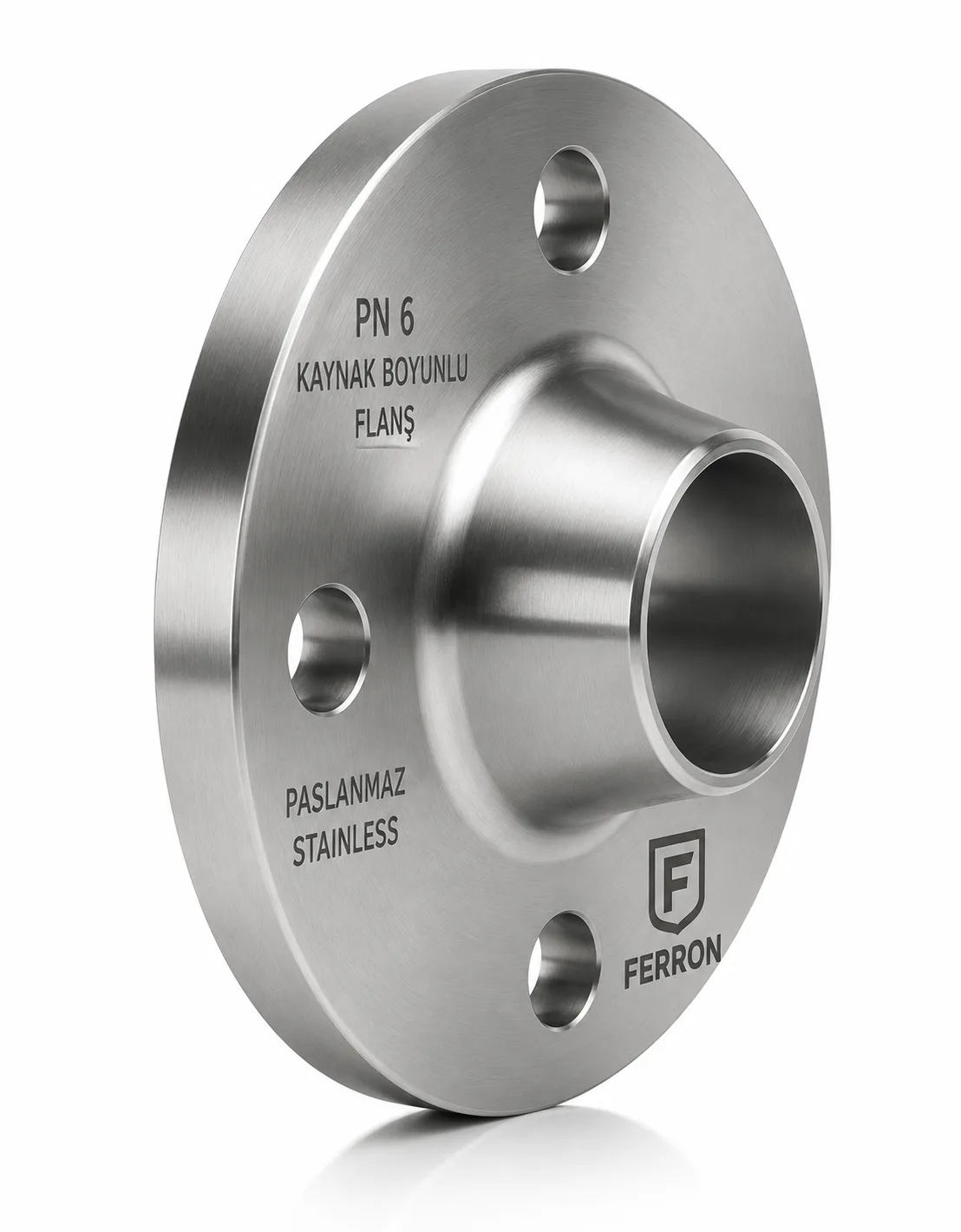

شفة رقبة لحام PN6 (EN1092-1/11)
شفة رقبة لحام PN 6 نوع من الشفات يُستخدم لتوفير وصلة موثوقة ومتينة في خطوط المائع منخفضة الضغط. وبفضل بنية الرقبة الطويلة تقلل الإجهادات في منطقة اللحام وتحقق توزيعاً أكثر تجانساً للأحمال في النظام.
- المادة
- الفولاذ المقاوم للصدأ 304 / 316 / 316L
- المعيار
- DIN EN 1092-1
- فئة الضغط
- PN 6 (6 Bar)
- النوع
- شفة رقبة لحام (Weld Neck Flange)
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
شرح شفة رقبة لحام PN 6 (فولاذ مقاوم للصدأ)
أبرز الخصائص
- قوة ميكانيكية عالية وإحكام ضد التسرب
- مقاومة فائقة للتآكل والمؤثرات الكيميائية
- جودة سطح مشغّل بدقة
مجالات الاستخدام
- خطوط الماء والعمليات
- منشآت الأغذية والمشروبات
- منشآت الكيماويات والبتروكيماويات
- التطبيقات البحرية
- أنظمة الأنابيب الصناعية منخفضة الضغط
شفة رقبة لحام Ferron PN 6، توفر تركيباً آمناً ومتانة عالية وعمر خدمة طويلاً بفضل بنيتها من الفولاذ المقاوم للصدأ عالي الجودة ورقبة اللحام المشغّلة بدقة. وهي من عناصر التوصيل التي لا غنى عنها في المنشآت الصناعية، إذ توفر أداءً موثوقاً خصوصاً في البيئات التي يشتد فيها التآكل.
الأبعاد
جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
| المقاس | أبعاد الشفة | الرقبة | الفاتورة الوجه المرتفع | المسمار الملولب | الوزن الوزن | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | k | D | b | h1 | d3 | s | r | h2 | d4 | f | d2 | m | n | kg/قطعة kg/قطعة | |
| DN15 | 21,3 | 55 | 80 | 12 | 30 | 30 | 2 | 4 | 6 | 40 | 2 | 11 | M10 | 4 | 0,40 |
| DN20 | 26,9 | 65 | 90 | 14 | 32 | 38 | 2,3 | 4 | 6 | 50 | 2 | 11 | M10 | 4 | 0,62 |
| DN25 | 33,7 | 75 | 100 | 14 | 35 | 42 | 2,6 | 4 | 6 | 60 | 2 | 11 | M10 | 4 | 0,76 |
| DN32 | 42,4 | 90 | 120 | 14 | 35 | 55 | 2,6 | 6 | 6 | 70 | 2 | 14 | M12 | 4 | 1,08 |
| DN40 | 48,3 | 100 | 130 | 14 | 38 | 62 | 2,6 | 6 | 7 | 80 | 3 | 14 | M12 | 4 | 1,23 |
| DN50 | 60,3 | 110 | 140 | 14 | 38 | 74 | 2,9 | 6 | 8 | 90 | 3 | 14 | M12 | 4 | 1,41 |
| DN65 | 76,1 | 130 | 160 | 14 | 38 | 88 | 2,9 | 6 | 9 | 110 | 3 | 14 | M12 | 4 | 1,75 |
| DN80 | 88,9 | 150 | 190 | 16 | 42 | 102 | 3,2 | 8 | 10 | 128 | 3 | 18 | M16 | 4 | 2,80 |
| DN100 | 114,3 | 170 | 210 | 16 | 45 | 130 | 3,6 | 8 | 10 | 148 | 3 | 18 | M16 | 4 | 3,33 |
| DN125 | 139,7 | 200 | 240 | 18 | 48 | 155 | 4 | 8 | 10 | 178 | 3 | 18 | M16 | 8 | 4,57 |
| DN150 | 168,3 | 225 | 265 | 18 | 48 | 184 | 4,5 | 10 | 12 | 202 | 3 | 18 | M16 | 8 | 5,25 |
| DN200 | 219,1 | 280 | 320 | 20 | 55 | 236 | 6,3 | 10 | 15 | 258 | 3 | 18 | M16 | 8 | 8,4 |
| DN250 | 273,0 | 335 | 375 | 22 | 60 | 290 | 6,3 | 12 | 15 | 312 | 3 | 18 | M16 | 12 | 11,3 |
| DN300 | 323,9 | 395 | 440 | 22 | 62 | 342 | 7,1 | 12 | 15 | 365 | 4 | 22 | M20 | 12 | 14,8 |
| DN350 | 355,6 | 445 | 490 | 22 | 62 | 385 | 7,1 | 12 | 15 | 415 | 4 | 22 | M20 | 12 | 19,6 |
| DN400 | 406,4 | 495 | 540 | 22 | 65 | 438 | 7,1 | 12 | 15 | 465 | 4 | 22 | M20 | 16 | 22,5 |
| DN450 | 457 | 550 | 595 | 22 | 65 | 492 | 7,1 | 12 | 15 | 520 | 4 | 22 | M20 | 16 | 26,3 |
| DN500 | 508 | 600 | 645 | 24 | 68 | 538 | 7,1 | 12 | 15 | 570 | 4 | 22 | M20 | 20 | 30,2 |
| DN600 | 610 | 705 | 755 | 30 | 70 | 640 | 7,1 | 12 | 16 | 670 | 5 | 26 | M24 | 20 | 42,8 |
| DN700 | 711 | 810 | 860 | 30 | 76 | 740 | 8 | 12 | 16 | 775 | 5 | 26 | M24 | 24 | 53,0 |
| DN800 | 813 | 920 | 975 | 30 | 76 | 842 | 8 | 12 | 16 | 880 | 5 | 30 | M27 | 24 | 63,7 |
| DN900 | 914 | 1020 | 1075 | 34 | 78 | 942 | 8 | 12 | 16 | 980 | 5 | 30 | M27 | 24 | 78,3 |
| DN1000 | 1016 | 1120 | 1175 | 38 | 82 | 1045 | 8 | 16 | 16 | 1080 | 5 | 30 | M27 | 28 | 94,4 |
| DN1100 | 1116 | 1240 | 1305 | 40 | 95 | 1146 | 8 | 16 | 20 | 1200 | 5 | 30 | M33 | 28 | 132 |
| DN1200 | 1220 | 1340 | 1405 | 42 | 104 | 1248 | 8,8 | 16 | 20 | 1295 | 5 | 33 | M30 | 32 | 149 |
| DN1300 | 1320 | 1450 | 1520 | 50 | 110 | 1350 | 9 | 16 | 20 | 1405 | 5 | 36 | M33 | 32 | 200 |
| DN1400 | 1420 | 1560 | 1630 | 56 | 114 | 1452 | 8,8 | 16 | 20 | 1510 | 5 | 36 | M33 | 36 | 246 |
| DN1500 | 1524 | 1660 | 1730 | 60 | 115 | 1554 | 9 | 16 | 20 | 1615 | 5 | 36 | M33 | 36 | 275 |
| DN1600 | 1620 | 1760 | 1830 | 63 | 119 | 1655 | 10 | 16 | 20 | 1710 | 5 | 36 | M33 | 40 | 317 |
| DN1800 | 1820 | 1970 | 2045 | 69 | 133 | 1855 | 11 | 16 | 20 | 1920 | 5 | 39 | M36 | 44 | 419 |
| DN2000 | 2020 | 2180 | 2265 | 74 | 146 | 2058 | 12,7 | 16 | 25 | 2125 | 5 | 42 | M39 | 48 | 551 |
عرض سعر
اطلب عرض سعر لـشفة رقبة لحام PN6 (EN1092-1/11)
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
