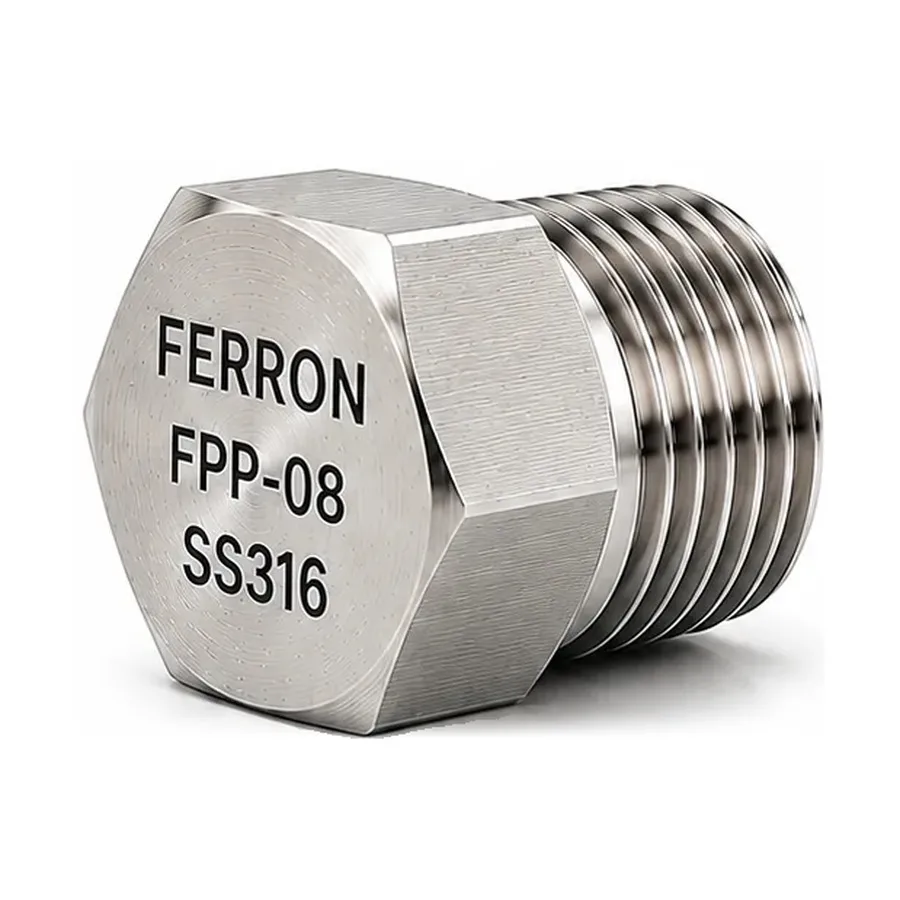

سدادة – Plug
رمز المنتج FPP
سدادة تغلق طرف وصلة غير مستخدم؛ تُركَّب في الجسم مكان الأنبوب وتُشدّ بالصامولة.
- المادة
- AISI 316 / 316L
- نظام الوصل
- فيرول مزدوج
- مقاسات الأنابيب
- متري 2–50 mm · إنش 1/16″–2″
- تُؤكَّد المادة والمعيار كتابيًا في عرض السعر
- رد يتضمن حالة المخزون وموعد التسليم
الوصف
عن المنتج
يُورَّد هذا المنتج لأنابيب ذات قطر خارجي بالمقاس المتري 2–50 mm وبمقاس الإنش 1/16″–2″؛ وترد رموز كل مقاس وأبعاده في جدول الأبعاد أدناه.
كيف يُقرأ رمز المنتج؟
في الرمز يُكتب القطر الخارجي للأنبوب بوحدات 1/16 إنش (08 = 1/2″)، وفي الأنابيب المترية بالـ mm مع الحرف M (6M = 6 mm)؛ حرف السن: N: NPT، R: BSPT، B: BSPP، S: SAE (UN).
الأبعاد للاسترشاد. عند طلب عرض سعر يكفي ذكر رمز المنتج أو القطر الخارجي للأنبوب (ومقاس السن في الوصلات الملولبة).
الأبعاد

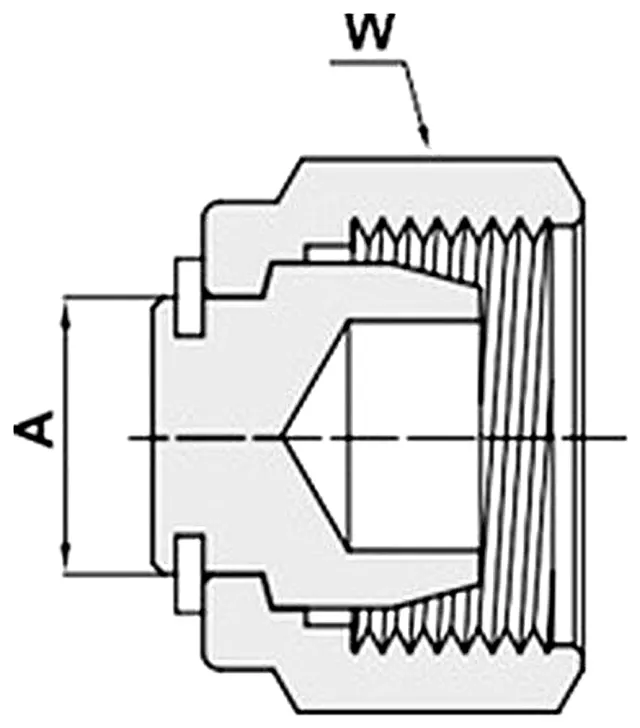

جدول الأبعاد
الأبعاد بوحدة mm والأوزان بوحدة kg/قطعة. يكفي أن تكتب المقاس الذي تحتاجه في نموذج عرض السعر.
متري
| الرمز | A القطر الخارجي للأنبوب (مقاس الوصلة), mm | W مقاس مفتاح الربط (السداسي), mm |
|---|---|---|
| FPP-2M | 2 | 14 |
| FPP-3M | 3 | 12 |
| FPP-4M | 4 | 12 |
| FPP-6M | 6 | 14 |
| FPP-8M | 8 | 16 |
| FPP-10M | 10 | 19 |
| FPP-12M | 12 | 22 |
| FPP-14M | 14 | 25 |
| FPP-15M | 15 | 25 |
| FPP-16M | 16 | 25 |
| FPP-18M | 18 | 30 |
| FPP-20M | 20 | 32 |
| FPP-22M | 22 | 32 |
| FPP-25M | 25 | 38 |
| FPP-38M | 38 | 60 |
| FPP-50M | 50 | 3″ |
إنش
| الرمز | A القطر الخارجي للأنبوب (مقاس الوصلة), بوصة | W مقاس مفتاح الربط (السداسي), بوصة |
|---|---|---|
| FPP-01 | 1/16″ | 5/16″ |
| FPP-02 | 1/8″ | 7/16″ |
| FPP-03 | 3/16″ | 1/2″ |
| FPP-04 | 1/4″ | 9/16″ |
| FPP-05 | 5/16″ | 5/8″ |
| FPP-06 | 3/8″ | 11/16″ |
| FPP-08 | 1/2″ | 7/8″ |
| FPP-10 | 5/8″ | 1″ |
| FPP-12 | 3/4″ | 1 1/8″ |
| FPP-14 | 7/8″ | 1 1/4″ |
| FPP-16 | 1″ | 1 1/2″ |
| FPP-20 | 1 1/4″ | 1 7/8″ |
| FPP-24 | 1 1/2″ | 2 1/4″ |
| FPP-32 | 2″ | 3″ |
الأبعاد بالـ mm (ما لم يُذكر الإنش). D هو أصغر قطر لمجرى التدفق. الأبعاد للاسترشاد.
عرض سعر
اطلب عرض سعر لـسدادة – Plug
أرسل المقاس ودرجة المادة والكمية، ونوافيك بحالة المخزون والسعر وموعد التسليم.
معلومات تسرّع عرض السعر
- رمز المنتج أو اسمه، والمقاس (DN / بوصة)
- درجة المادة: 304 أو 304L أو 316 أو 316L
- المعيار / فئة الضغط (PN وLB وSCH)
- الكمية ومكان التسليم المطلوب
