Instrumentierungs-Fittings Winkel (Elbow)

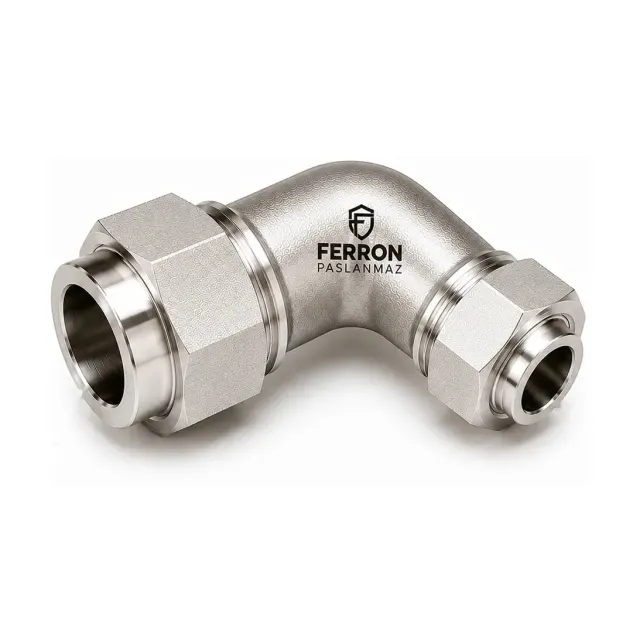

Reduzier-Winkelverschraubung – Reducing Union Elbow
Produktcode FGRUE
90°-Winkel, der zwei Rohre mit unterschiedlichem Außendurchmesser verbindet; beide Enden mit Doppelklemmring.
- Werkstoff
- AISI 316 / 316L
- Verbindungssystem
- Doppelklemmring
- Rohrgrößen
- Zoll 3/8″–5/8″
- Werkstoff und Norm werden im Angebot schriftlich bestätigt
- Rückmeldung mit Bestand und Liefertermin
Beschreibung
Über das Produkt
Dieses Produkt ist für folgende Rohr-Außendurchmesser lieferbar: Zoll 3/8″–5/8″. Code und Maße jeder Größe finden Sie in der Maßtabelle unten.
So lesen Sie den Produktcode
Im Code wird der Rohr-Außendurchmesser in Sechzehntel Zoll angegeben (08 = 1/2″), bei metrischen Rohren in mm mit dem Buchstaben M (6M = 6 mm); Gewindebuchstabe N: NPT, R: BSPT, B: BSPP, S: SAE (UN).
Die Maße dienen zur Orientierung. Für eine Angebotsanfrage genügt die Angabe des Produktcodes oder des Rohr-Außendurchmessers (bei Gewindeanschlüssen zusätzlich der Gewindegröße).
Abmessungen
Maßtabelle
Maße in mm, Gewichte in kg/Stück. Tragen Sie einfach das benötigte Maß in das Angebotsformular ein.
Zoll
| Code | A Rohr-Außendurchmesser, Zoll | A1 2. Rohr-Außendurchmesser, Zoll | D Durchgangsbohrung (min.), mm | W Schlüsselweite, mm | N Mitte bis Körperende, mm | N1 Mitte bis Körperende (2. Ende), mm | I Rohreinstecktiefe, mm | I1 Rohreinstecktiefe (2. Ende), mm | E Mitte bis Mutternende, mm | E1 Mitte bis Mutternende (2. Ende), mm |
|---|---|---|---|---|---|---|---|---|---|---|
| FGRUE-06-04 | 3/8″ | 1/4″ | 4,82 | 15,9 | 23,11 | 23,11 | 16,8 | 15,2 | 30,48 | 30,48 |
| FGRUE-10-06 | 5/8″ | 3/8″ | 7,11 | 23,8 | 27,94 | 27,94 | 24,4 | 16,8 | 38,1 | 35,31 |
Metrisch × Zoll
| Code | A Rohr-Außendurchmesser, mm | A1 2. Rohr-Außendurchmesser, Zoll | D Durchgangsbohrung (min.), mm | W Schlüsselweite, mm | N Mitte bis Körperende, mm | N1 Mitte bis Körperende (2. Ende), mm | I Rohreinstecktiefe, mm | I1 Rohreinstecktiefe (2. Ende), mm | E Mitte bis Mutternende, mm | E1 Mitte bis Mutternende (2. Ende), mm |
|---|---|---|---|---|---|---|---|---|---|---|
| FGRUE-6M-04 | 6 | 1/4″ | 4,8 | 12,7 | 19,6 | 19,6 | 15,3 | 15,2 | 27 | 26,9 |
| FGRUE-8M-04 | 8 | 1/4″ | 4,8 | 14,3 | 21,3 | 21,3 | 16,2 | 15,2 | 28,8 | 28,7 |
Maße in mm (sofern nicht in Zoll angegeben). D ist der kleinste Durchgangsdurchmesser. Die Maße dienen zur Orientierung.
Angebot
Angebot für Reduzier-Winkelverschraubung – Reducing Union Elbow anfordern
Teilen Sie uns Maß, Werkstoffgüte und Menge mit; wir melden uns mit Bestand, Preis und Liefertermin.
Angaben, die Ihr Angebot beschleunigen
- Produktcode oder -name, Maß (DN / Zoll)
- Werkstoffgüte: 304, 304L, 316 oder 316L
- Norm / Druckklasse (PN, LB, SCH)
- Menge und gewünschter Lieferort
