Instrumentatiefittingen Verloopstukken en poortverbinders

Verloopstuk – Tube Reducer

Productcode FGR

Verloopstuk met een buisaansluiting met dubbele klemring en een buiseinde van een andere maat dat in een andere koppeling past.

Materiaal: AISI 316 / 316L
Verbindingssysteem: Dubbele klemring
Buismaten: Metrisch 2–25 mm · Inch 1/16″–1 1/4″

Offerte aanvragen voor dit product

Bel direct

Materiaal en norm worden schriftelijk bevestigd in de offerte
Terugkoppeling met voorraadstatus en levertijd

Omschrijving

Over het product

Dit product wordt geleverd voor buisbuitendiameters van 2–25 mm (metrisch) en 1/16″–1 1/4″ (inch); de code en de afmetingen van elke maat staan in de maattabel hieronder.

Hoe leest u de productcode?

In de code wordt de buitendiameter van de buis in zestienden van een inch aangegeven (08 = 1/2″), bij metrische buizen in mm met de letter M (6M = 6 mm); draadletter N: NPT, R: BSPT, B: BSPP, S: SAE (UN).

Maten zijn ter informatie. Bij een offerteaanvraag volstaat het om de productcode of de buitendiameter van de buis te vermelden (bij schroefdraadaansluitingen ook de draadmaat).

Maten

Maattabel

Maten zijn in mm, gewichten in kg/stuk. Het volstaat de benodigde maat in het offerteformulier in te vullen.

Metrisch

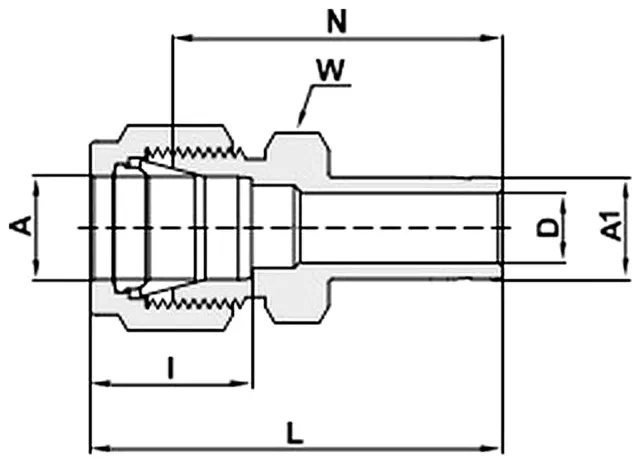

Code	A Buitendiameter buis, mm	A1 Buitendiameter buiseinde, mm	D Doorlaat (min.), mm	W Sleutelwijdte, mm	L Totale lengte, mm	N Lengte huis, mm	I Insteekdiepte buis, mm
FGR-2M-3M	2	3	1,7	12	33,5	26,9	12,9
FGR-3M-4M	3	4	2,2	12	35	28,4	12,9
FGR-3M-6M	3	6	2,4	12	36,1	29,5	12,9
FGR-3M-10M	3	10	2,4	14	38,4	31,8	12,9
FGR-4M-6M	4	6	2,4	12	37,1	30,5	13,7
FGR-6M-3M	6	3	2,1	14	36,9	29,5	15,3
FGR-6M-8M	6	8	4,8	14	39,9	32,5	15,3
FGR-6M-10M	6	10	4,8	14	40,7	33,3	15,3
FGR-6M-12M	6	12	4,8	14	46,3	38,9	15,3
FGR-6M-18M	6	18	4,8	22	49,6	42,2	15,3
FGR-8M-6M	8	6	4	15	40,3	32,8	16,2
FGR-8M-10M	8	10	6,4	15	42	34,5	16,2
FGR-8M-12M	8	12	6,4	15	47,6	40,1	16,2
FGR-10M-6M	10	6	4	18	42,4	34,8	17,2
FGR-10M-8M	10	8	5,6	18	43,4	35,8	17,2
FGR-10M-12M	10	12	7,9	18	49,8	42,2	17,2
FGR-10M-15M	10	15	7,9	18	51,3	43,7	17,2
FGR-10M-18M	10	18	7,9	22	51,3	43,7	17,2
FGR-12M-6M	12	6	4	22	44,9	34,8	22,8
FGR-12M-8M	12	8	5,6	22	45,9	35,8	22,8
FGR-12M-10M	12	10	7,1	22	46,7	36,6	22,8
FGR-12M-16M	12	16	9,5	22	53,8	43,7	22,8
FGR-12M-18M	12	18	9,5	22	53,8	43,7	22,8
FGR-12M-20M	12	20	9,5	22	56,1	46	22,8
FGR-12M-22M	12	22	9,5	24	56,1	46	22,8
FGR-12M-25M	12	25	9,5	27	62,4	52,3	22,8
FGR-16M-12M	16	12	8,8	24	53	42,9	24,4
FGR-18M-12M	18	12	8,8	27	54,6	44,5	24,4
FGR-18M-16M	18	16	12,7	27	56,1	46	24,4
FGR-18M-20M	18	20	15,1	27	57,6	47,5	24,4
FGR-18M-22M	18	22	15,1	27	57,6	47,5	24,4
FGR-18M-25M	18	25	15,1	27	62,4	52,3	24,4
FGR-20M-16M	20	16	12,7	30	57,9	47,8	26
FGR-20M-18M	20	18	13,9	30	57,9	47,8	26
FGR-20M-22M	20	22	15,9	30	59,4	49,3	26
FGR-20M-25M	20	25	15,9	30	64,2	54,1	26
FGR-22M-18M	22	18	13,9	30	57,9	47,8	26
FGR-22M-20M	22	20	15,1	30	59,4	49,3	26
FGR-22M-25M	22	25	18,3	30	64,2	54,1	26
FGR-25M-18M	25	18	13,9	35	63,1	50,8	31,3
FGR-25M-20M	25	20	15,1	35	64,6	52,3	31,3

Inch

Code	A Buitendiameter buis, inch	A1 Buitendiameter buiseinde, inch	D Doorlaat (min.), mm	W Sleutelwijdte, inch	L Totale lengte, mm	N Lengte huis, mm	I Insteekdiepte buis, mm
FGR-01-02	1/16″	1/8″	1,27	5/16″	29,21	25,4	8,6
FGR-01-04	1/16″	1/4″	1,27	5/16″	31,5	27,68	8,6
FGR-02-01	1/8″	1/16″	0,76	7/16″	28,96	22,35	12,7
FGR-02-02	1/8″	1/8″	2,03	7/16″	33,52	26,92	12,7
FGR-02-03	1/8″	3/16″	2,28	7/16″	34,29	27,68	12,7
FGR-02-04	1/8″	1/4″	2,28	7/16″	36,06	29,46	12,7
FGR-02-06	1/8″	3/8″	2,28	7/16″	37,59	30,98	12,7
FGR-02-08	1/8″	1/2″	2,28	9/16″	44,2	37,59	12,7
FGR-03-02	3/16″	1/8″	2,03	7/16″	34,8	28,19	13,7
FGR-03-04	3/16″	1/4″	3,04	7/16″	37,08	30,48	13,7
FGR-04-02	1/4″	1/8″	2,03	1/2″	36,83	29,46	15,2
FGR-04-03	1/4″	3/16″	3,04	1/2″	37,59	30,22	15,2
FGR-04-04	1/4″	1/4″	4,2	1/2″	39,11	31,75	15,2
FGR-04-05	1/4″	5/16″	4,82	1/2″	39,87	32,51	15,2
FGR-04-06	1/4″	3/8″	4,82	1/2″	40,64	33,27	15,2
FGR-04-08	1/4″	1/2″	4,82	9/16″	46,22	38,86	15,2
FGR-04-10	1/4″	5/8″	4,82	11/16″	48	40,64	15,2
FGR-04-12	1/4″	3/4″	4,82	13/16″	47,75	40,39	15,2
FGR-05-06	5/16″	3/8″	6,35	9/16″	41,91	34,54	16,2
FGR-05-08	5/16″	1/2″	6,35	9/16″	47,49	40,13	16,2
FGR-06-04	3/8″	1/4″	4,2	5/8″	41,4	34,03	16,8
FGR-06-06	3/8″	3/8″	6,85	5/8″	43,18	35,81	16,8
FGR-06-08	3/8″	1/2″	7,11	5/8″	48,51	41,14	16,8
FGR-06-10	3/8″	5/8″	7,11	11/16″	50,29	42,92	16,8
FGR-06-12	3/8″	3/4″	7,11	13/16″	50,29	42,92	16,8
FGR-08-04	1/2″	1/4″	4,2	13/16″	44,96	34,8	22,9
FGR-08-06	1/2″	3/8″	6,85	13/16″	46,74	36,58	22,9
FGR-08-08	1/2″	1/2″	9,4	13/16″	52,32	42,16	22,9
FGR-08-10	1/2″	5/8″	10,41	13/16″	53,84	43,68	22,9
FGR-08-12	1/2″	3/4″	10,41	13/16″	53,84	43,68	22,9
FGR-08-16	1/2″	1″	10,41	1 1/16″	60,19	50,03	22,9
FGR-10-12	5/8″	3/4″	12,7	15/16″	54,61	44,45	24,4
FGR-10-14	5/8″	7/8″	12,7	15/16″	56,13	45,97	24,4
FGR-10-16	5/8″	1″	12,7	1 1/16″	60,96	50,8	24,4
FGR-12-08	3/4″	1/2″	9,4	1 1/16″	54,61	44,45	24,4
FGR-12-16	3/4″	1″	15,75	1 1/16″	62,48	52,32	24,4
FGR-16-20	1″	1 1/4″	22,35	1 3/8″	80,52	68,33	31,2
FGR-16-24	1″	1 1/2″	22,35	1 5/8″	89,15	76,96	31,2
FGR-20-24	1 1/4″	1 1/2″	27,7	1 3/4″	104,1	82	41,2

Metrisch × inch

Code	A Buitendiameter buis, mm	A1 Buitendiameter buiseinde, inch	D Doorlaat (min.), mm	W Sleutelwijdte, mm	L Totale lengte, mm	N Lengte huis, mm	I Insteekdiepte buis, mm
FGR-2M-02	2	1/8″	1,7	12	33,5	26,9	12,9
FGR-3M-02	3	1/8″	2,2	12	33,5	26,9	12,9
FGR-3M-04	3	1/4″	2,4	12	36,1	29,5	12,9
FGR-4M-04	4	1/4″	2,4	12	37,1	30,5	13,7
FGR-6M-02	6	1/8″	2,2	14	36,9	29,5	15,3
FGR-6M-05	6	5/16″	4,8	14	39,9	32,5	15,3
FGR-6M-06	6	3/8″	4,8	14	40,7	33,3	15,3
FGR-6M-08	6	1/2″	4,8	14	46,3	38,9	15,3
FGR-8M-06	8	3/8″	6,4	15	42	34,5	16,2
FGR-8M-08	8	1/2″	6,4	15	47,6	40,1	16,2
FGR-10M-06	10	3/8″	6,8	18	44,2	36,6	17,2
FGR-10M-08	10	1/2″	7,9	18	49,8	42,2	17,2
FGR-12M-08	12	1/2″	9,4	22	52,3	42,2	22,8
FGR-12M-12	12	3/4″	9,4	22	53,8	43,7	22,8
FGR-18M-12	18	3/4″	15	27	56,1	46	24,4
FGR-18M-16	18	1″	15,1	27	62,4	52,3	24,4
FGR-25M-16	25	1″	20,3	35	69,5	57,2	31,3

Inch × metrisch

Code	A Buitendiameter buis, inch	A1 Buitendiameter buiseinde, mm	D Doorlaat (min.), mm	W Sleutelwijdte, inch	N Lengte huis, mm	L Totale lengte, mm	I Insteekdiepte buis, mm
FGR-02-6M	1/8″	6	2,3	7/16″	29,46	36,06	12,7
FGR-04-6M	1/4″	6	4	1/2″	31,75	39,11	15,2
FGR-06-8M	3/8″	8	5,6	5/8″	36,06	43,43	16,8
FGR-06-12M	3/8″	12	7,11	5/8″	41,15	48,51	16,8

Maten in mm (tenzij inch is vermeld). D is de minimale doorlaat. Maten zijn ter informatie.
