PN16 Blindflens
Ferron roestvast stalen blindflenzen zijn vervaardigd voor het veilig afsluiten van leidingen, het creëren van onderhoudspunten en het beëindigen van systemen.
- Materiaal en norm worden schriftelijk bevestigd in de offerte
- Terugkoppeling met voorraadstatus en levertijd
Omschrijving
Over het product

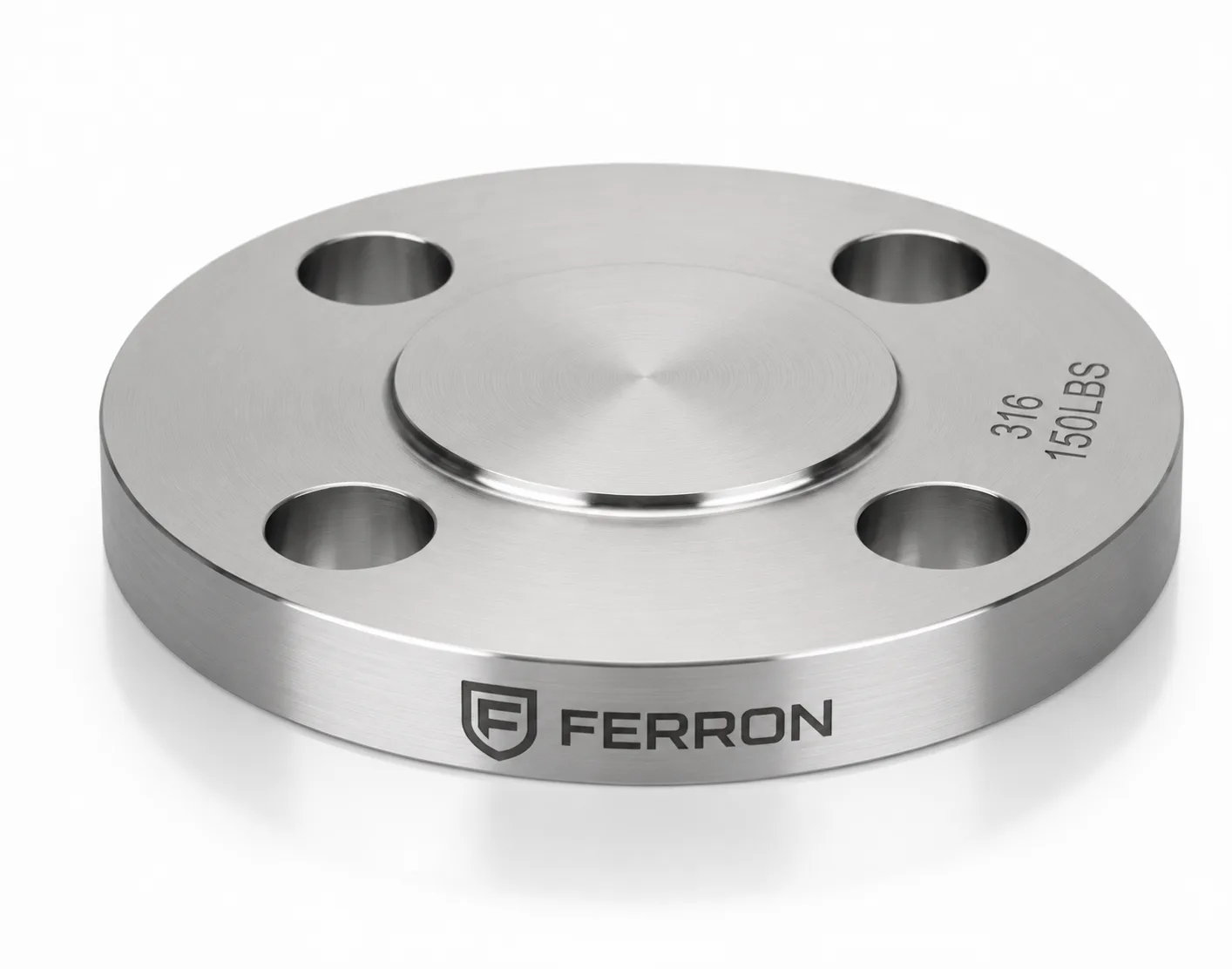

Ferron roestvast stalen blindflens (Blind Flange) – 150 LBS
Productkenmerken
- Merk: Ferron
- Producttype: Blindflens (Blind Flange)
- Materiaal: AISI 316 roestvast staal
- Drukklasse: 150 LBS
- Norm: ANSI / ASME B16.5
- Oppervlak: Nauwkeurig bewerkt, glad roestvast stalen oppervlak
- Corrosiebestendigheid: Hoog
- Toepassingsgebieden: Water-, stoom-, gas-, chemicaliën- en procesleidingen
Voordelen
- Zeer sterk 316 roestvast staal
- Bestand tegen zoute en corrosieve omgevingen
- Veilige afdichting en oplossing voor leidingafsluiting
- Lange levensduur en lage onderhoudskosten
- Professionele kwaliteit voor industriële installaties
De Ferron 316 roestvast stalen blindflens is een duurzaam en betrouwbaar verbindingselement dat de systeemveiligheid vergroot en onderhouds- en testwerkzaamheden eenvoudig mogelijk maakt.
Maten
Maattabel
Maten zijn in mm, gewichten in kg/stuk. Het volstaat de benodigde maat in het offerteformulier in te vullen.
| Flensafmetingen | Boutmaat Boutafmetingen | Gewicht | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | D | f | d4 | b | d2 | M | n | EN 1092-1 kg/st. kg/st. | EN 1092-2 kg/st. kg/st. | DIN 2527 kg/st. kg/st. | ISO 7005-1 kg/st. kg/st. | |||
| EN 1092-1 | EN 1092-2 | DIN 2527 | ISO 7005-1 | |||||||||||
| 65 | 95 | 2 | 45 | 16 | 14 | 14 | 14 | 14 | M12 | 4 | 0,8 | 0,7 | 0,7 | 0,7 |
| 75 | 105 | 2 | 58 | 18 | 16 | 16 | 16 | 14 | M12 | 4 | 1,1 | 1,0 | 1,0 | 1,0 |
| 85 | 115 | 2 | 68 | 18 | 16 | 16 | 16 | 14 | M12 | 4 | 1,3 | 1,2 | 1,2 | 1,2 |
| 100 | 140 | 2 | 78 | 18 | 18 | 16 | 18 | 18 | M16 | 4 | 2,0 | 2,0 | 1,7 | 2,0 |
| 110 | 150 | 3 | 88 | 18 | 19 | 16 | 18 | 18 | M16 | 4 | 2,2 | 2,3 | 1,9 | 2,2 |
| 125 | 165 | 3 | 102 | 18 | 19 | 18 | 20 | 18 | M16 | 4 | 2,7 | 2,8 | 2,7 | 3,0 |
| 145 | 185 | 3 | 122 | 18 | 19 | 18 | 20 | 18 | M16 | 8 | 3,4 | 3,6 | 3,4 | 3,8 |
| 160 | 200 | 3 | 138 | 20 | 19 | 20 | 20 | 18 | M16 | 8 | 4,5 | 4,3 | 4,5 | 4,5 |
| 180 | 220 | 3 | 158 | 20 | 19 | 20 | 22 | 18 | M16 | 8 | 5,5 | 5,2 | 5,5 | 6,1 |
| 210 | 250 | 3 | 188 | 22 | 19 | 22 | 22 | 18 | M16 | 8 | 7,9 | 6,8 | 7,9 | 7,9 |
| 240 | 285 | 3 | 212 | 22 | 19 | 22 | 24 | 22 | M20 | 8 | 10,3 | 8,8 | 10,3 | 11,3 |
| 295 | 340 | 3 | 268 | 24 | 20 | 24 | 24 | 22 | M20 | 12 | 16,2 | 13,4 | 16,2 | 16,2 |
| 355 | 405 | 3 | 320 | 26 | 22 | 26 | 26 | 26 | M24 | 12 | 25,1 | 21,0 | 25,1 | 25,1 |
| 410 | 460 | 4 | 378 | 28 | 24,5 | 28 | 28 | 26 | M24 | 12 | 34,8 | 30,2 | 34,8 | 34,8 |
| 470 | 520 | 4 | 438 | 30 | 26,5 | 30 | 30 | 26 | M24 | 16 | 48 | 42 | 48 | 48 |
| 525 | 580 | 4 | 490 | 32 | 28 | 32 | 32 | 30 | M27 | 16 | 64 | 56 | 64 | 64 |
| 585 | 640 | 4 | 550 | 40 | 30 | 34 | 40 | 30 | M27 | 20 | 98 | 73 | 83 | 98 |
| 650 | 715 | 4 | 610 | 44 | 31,5 | 36 | 44 | 33 | M30 | 20 | 135 | 96 | 110 | 135 |
| 770 | 840 | 5 | 725 | 54 | 36 | – | 46 | 36 | M33 | 20 | 229 | 151 | – | 194 |
| 840 | 910 | 5 | 795 | 58 | 39,5 | – | 48 | 36 | M33 | 24 | 290 | 195 | – | 239 |
| 950 | 1025 | 5 | 900 | 62 | 43,5 | – | 52 | 39 | M36 | 24 | 394 | 274 | – | 329 |
| 1050 | 1125 | 5 | 1000 | 64 | 46,5 | – | 58 | 39 | M36 | 28 | 491 | 355 | – | 444 |
| 1170 | 1255 | 5 | 1115 | 68 | 50 | – | 64 | 42 | M39 | 28 | 650 | 475 | – | 611 |
| 1270 | 1355 | 5 | 1218 | c | 53,5 | – | 70 | 42 | M39 | 32 | – | 595 | – | 781 |
| 1390 | 1485 | 5 | 1330 | c | 57 | – | 76 | 48 | M45 | 32 | – | 761 | – | 1020 |
| 1490 | 1585 | 5 | 1438 | c | 58 | – | – | 48 | M45 | 36 | – | 885 | – | – |
| 1590 | 1685 | 5 | 1530 | c | 60 | – | – | 48 | M45 | 36 | – | 1035 | – | – |
| 1710 | 1820 | 5 | 1640 | c | 62,5 | – | – | 56 | M52 | 40 | – | 1257 | – | – |
| 1820 | 1930 | 5 | 1750 | c | 65 | – | – | 56 | M52 | 40 | – | 1472 | – | – |
| 2020 | 2130 | 5 | 1950 | c | 70 | – | – | 56 | M52 | 44 | – | 1936 | – | – |
| 2230 | 2345 | 5 | 2150 | c | 75 | – | – | 62 | M58 | 48 | – | 2516 | – | – |
Offerte
Vraag een offerte aan voor PN16 Blindflens
Geef maat, materiaalkwaliteit en aantal door; wij komen bij u terug met voorraadstatus, prijs en levertijd.
Gegevens die uw offerte versnellen
- Productcode of -naam, maat (DN / inch)
- Materiaalkwaliteit: 304, 304L, 316 of 316L
- Norm / drukklasse (PN, LB, SCH)
- Aantal en gewenste leverlocatie
