Соединитель с внутренней резьбой (NPT) – Female Connector
Артикул FGFC
Прямой фитинг для подключения трубки к концу с наружной резьбой NPT (клапан, манометр, ниппель); двухкольцевой обжимной конец для трубки и внутренняя резьба NPT.
- Материал
- AISI 316 / 316L
- Стандарт
- ASME B1.20.1 (NPT)
- Система соединения
- Двухкольцевая обжимная
- Размеры трубок
- Метрические 3–25 mm · Дюймовые 1/16″–2″
- Материал и стандарт подтверждаются письменно в предложении
- Ответ с информацией о наличии и сроке поставки
Описание
Об изделии
Изделие поставляется для следующих наружных диаметров трубок: метрические 3–25 mm и дюймовые 1/16″–2″. Код и размеры каждого типоразмера приведены в таблице размеров ниже.
Как читать код изделия
В коде наружный диаметр трубки указывается в шестнадцатых долях дюйма (08 = 1/2″), для метрических трубок — в mm с буквой M (6M = 6 mm); буква резьбы N: NPT, R: BSPT, B: BSPP, S: SAE (UN).
Размеры справочные. При запросе коммерческого предложения достаточно указать код изделия или наружный диаметр трубки (а для резьбовых соединений — также размер резьбы).
Размеры
Таблица размеров
Размеры указаны в мм, масса — в кг/шт. Достаточно указать нужный Вам размер в форме запроса предложения.
Метрические размеры

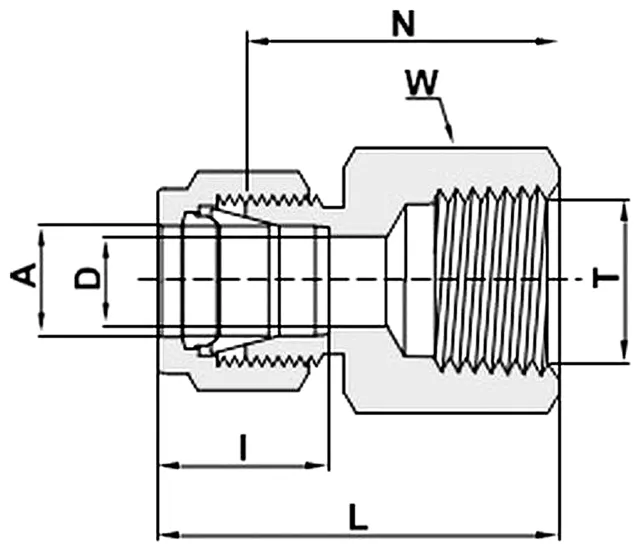

| Код | A Наружный диаметр трубки, mm | T Размер резьбы | D Проходное отверстие (мин.), mm | W Размер под ключ, mm | L Общая длина, mm | N Длина корпуса, mm | I Глубина ввода трубки, mm |
|---|---|---|---|---|---|---|---|
| FGFC-3MN-02 | 3 | 1/8″ | 2,4 | 14 | 28,7 | 22,1 | 12,9 |
| FGFC-3MN-04 | 3 | 1/4″ | 2,4 | 19 | 33,5 | 26,9 | 12,9 |
| FGFC-4MN-02 | 4 | 1/8″ | 2,4 | 14 | 29,7 | 23,1 | 13,7 |
| FGFC-6MN-02 | 6 | 1/8″ | 4,8 | 14 | 31,3 | 23,9 | 15,3 |
| FGFC-6MN-04 | 6 | 1/4″ | 4,8 | 19 | 35,8 | 28,4 | 15,3 |
| FGFC-6MN-06 | 6 | 3/8″ | 4,8 | 22 | 37,6 | 30,2 | 15,3 |
| FGFC-6MN-08 | 6 | 1/2″ | 4,8 | 27 | 42,5 | 35,1 | 15,3 |
| FGFC-8MN-02 | 8 | 1/8″ | 6,4 | 15 | 32,1 | 24,6 | 16,2 |
| FGFC-8MN-04 | 8 | 1/4″ | 6,4 | 19 | 37 | 29,5 | 16,2 |
| FGFC-8MN-06 | 8 | 3/8″ | 6,4 | 22 | 38,5 | 31 | 16,2 |
| FGFC-8MN-08 | 8 | 1/2″ | 6,4 | 27 | 43,3 | 35,8 | 16,2 |
| FGFC-10MN-04 | 10 | 1/4″ | 7,9 | 19 | 37,8 | 30,2 | 17,2 |
| FGFC-10MN-06 | 10 | 3/8″ | 7,9 | 22 | 39,4 | 31,8 | 17,2 |
| FGFC-10MN-08 | 10 | 1/2″ | 7,9 | 27 | 44,2 | 36,6 | 17,2 |
| FGFC-12MN-04 | 12 | 1/4″ | 9,5 | 22 | 40,3 | 30,2 | 22,8 |
| FGFC-12MN-06 | 12 | 3/8″ | 9,5 | 22 | 41,9 | 31,8 | 22,8 |
| FGFC-12MN-08 | 12 | 1/2″ | 9,5 | 27 | 46,7 | 36,6 | 22,8 |
| FGFC-15MN-08 | 15 | 1/2″ | 11,9 | 27 | 46,7 | 36,6 | 24,4 |
| FGFC-16MN-08 | 16 | 1/2″ | 12,7 | 27 | 46,9 | 36,8 | 24,4 |
| FGFC-20MN-08 | 20 | 1/2″ | 15,9 | 30 | 47,9 | 37,8 | 26 |
| FGFC-20MN-12 | 20 | 3/4″ | 15,9 | 35 | 49,7 | 39,6 | 26 |
| FGFC-22MN-12 | 22 | 3/4″ | 18,3 | 35 | 49,7 | 39,6 | 26 |
| FGFC-22MN-16 | 22 | 1″ | 18,3 | 41 | 57,9 | 47,8 | 26 |
| FGFC-25MN-12 | 25 | 3/4″ | 21,8 | 35 | 53,4 | 41,1 | 31,3 |
| FGFC-25MN-16 | 25 | 1″ | 21,8 | 41 | 62,3 | 50 | 31,3 |
Дюймовые размеры
| Код | A Наружный диаметр трубки, дюйм | T Размер резьбы | D Проходное отверстие (мин.), mm | W Размер под ключ, дюйм | L Общая длина, mm | N Длина корпуса, mm | I Глубина ввода трубки, mm |
|---|---|---|---|---|---|---|---|
| FGFC-01N-01 | 1/16″ | 1/16″ | 1,27 | 7/16″ | 23,62 | 19,81 | 8,6 |
| FGFC-01N-02 | 1/16″ | 1/8″ | 1,27 | 9/16″ | 24,38 | 20,57 | 8,6 |
| FGFC-02N-02 | 1/8″ | 1/8″ | 2,28 | 9/16″ | 28,7 | 22,1 | 12,7 |
| FGFC-02N-04 | 1/8″ | 1/4″ | 2,28 | 3/4″ | 33,52 | 26,92 | 12,7 |
| FGFC-03N-02 | 3/16″ | 1/8″ | 3,04 | 9/16″ | 29,71 | 23,11 | 13,7 |
| FGFC-04N-02 | 1/4″ | 1/8″ | 4,82 | 9/16″ | 31,24 | 23,87 | 15,2 |
| FGFC-04N-04 | 1/4″ | 1/4″ | 4,82 | 3/4″ | 35,81 | 28,44 | 15,2 |
| FGFC-04N-06 | 1/4″ | 3/8″ | 4,82 | 7/8″ | 37,59 | 30,22 | 15,2 |
| FGFC-04N-08 | 1/4″ | 1/2″ | 4,82 | 1 1/16″ | 42,42 | 35 | 15,2 |
| FGFC-05N-02 | 5/16″ | 1/8″ | 6,35 | 9/16″ | 32 | 24,63 | 16,2 |
| FGFC-05N-04 | 5/16″ | 1/4″ | 6,35 | 3/4″ | 36,83 | 29,46 | 16,2 |
| FGFC-06N-02 | 3/8″ | 1/8″ | 7,11 | 5/8″ | 32,76 | 25,4 | 16,8 |
| FGFC-06N-04 | 3/8″ | 1/4″ | 7,11 | 3/4″ | 37,59 | 30,22 | 16,8 |
| FGFC-06N-06 | 3/8″ | 3/8″ | 7,11 | 7/8″ | 39,11 | 31,75 | 16,8 |
| FGFC-06N-08 | 3/8″ | 1/2″ | 7,11 | 1 1/16″ | 43,94 | 36,57 | 16,8 |
| FGFC-06N-12 | 3/8″ | 3/4″ | 7,11 | 1 5/16″ | 47,75 | 40,4 | 16,8 |
| FGFC-08N-04 | 1/2″ | 1/4″ | 10,41 | 13/16″ | 40,38 | 30,22 | 22,9 |
| FGFC-08N-06 | 1/2″ | 3/8″ | 10,41 | 7/8″ | 41,91 | 31,75 | 22,9 |
| FGFC-08N-08 | 1/2″ | 1/2″ | 10,41 | 1 1/16″ | 46,73 | 36,57 | 22,9 |
| FGFC-08N-12 | 1/2″ | 3/4″ | 10,41 | 1 5/16″ | 48,26 | 38,1 | 22,9 |
| FGFC-10N-06 | 5/8″ | 3/8″ | 12,7 | 15/16″ | 41,91 | 31,75 | 24,4 |
| FGFC-10N-08 | 5/8″ | 1/2″ | 12,7 | 1 1/16″ | 46,73 | 36,57 | 24,4 |
| FGFC-10N-12 | 5/8″ | 3/4″ | 12,7 | 1 5/16″ | 48,26 | 38,1 | 24,4 |
| FGFC-12N-08 | 3/4″ | 1/2″ | 15,75 | 1 1/16″ | 46,73 | 36,57 | 24,4 |
| FGFC-12N-12 | 3/4″ | 3/4″ | 15,75 | 1 5/16″ | 48,26 | 38,1 | 24,4 |
| FGFC-14N-12 | 7/8″ | 3/4″ | 18,28 | 1 5/16″ | 49,78 | 39,62 | 25,9 |
| FGFC-16N-12 | 1″ | 3/4″ | 22,35 | 1 3/8″ | 53,34 | 41,14 | 31,2 |
| FGFC-16N-16 | 1″ | 1″ | 22,35 | 1 5/8″ | 62,23 | 50,03 | 31,2 |
| FGFC-20N-20 | 1 1/4″ | 1 1/4″ | 27,7 | 2 1/4″ | 74,68 | 52,59 | 41,2 |
| FGFC-24N-24 | 1 1/2″ | 1 1/2″ | 34 | 2 3/8″ | 83,31 | 56,13 | 50 |
| FGFC-32N-32 | 2″ | 2″ | 45,97 | 2 7/8″ | 101,6 | 64,26 | 67,6 |
Размеры в mm (кроме указанных в дюймах). D — минимальный диаметр проходного отверстия. Размеры справочные.
