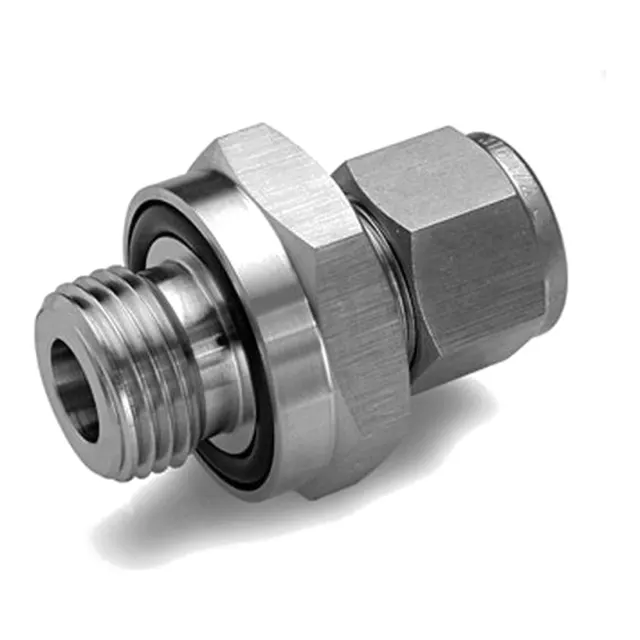

Inschroefkoppeling (SAE, O-ring op kraag) – Male Connector
Productcode FGMCO
Rechte koppeling die een buis aansluit op een poort met cilindrische SAE / MS-draad (UN), met afdichting door een O-ring op het kraagvlak.
- Materiaal
- AISI 316 / 316L
- Norm
- SAE J1926 (UN)
- Verbindingssysteem
- Dubbele klemring
- Buismaten
- Inch 1/16″–1″
- Materiaal en norm worden schriftelijk bevestigd in de offerte
- Terugkoppeling met voorraadstatus en levertijd
Omschrijving
Over het product
Dit product wordt geleverd voor buisbuitendiameters van 1/16″–1″ (inch); de code en de afmetingen van elke maat staan in de maattabel hieronder.
Hoe leest u de productcode?
In de code wordt de buitendiameter van de buis in zestienden van een inch aangegeven (08 = 1/2″), bij metrische buizen in mm met de letter M (6M = 6 mm); draadletter N: NPT, R: BSPT, B: BSPP, S: SAE (UN).
Maten zijn ter informatie. Bij een offerteaanvraag volstaat het om de productcode of de buitendiameter van de buis te vermelden (bij schroefdraadaansluitingen ook de draadmaat).
Maten
Maattabel
Maten zijn in mm, gewichten in kg/stuk. Het volstaat de benodigde maat in het offerteformulier in te vullen.
Inch

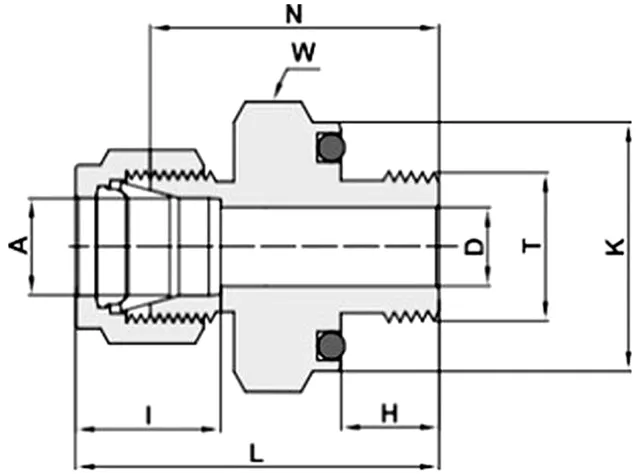

| Code | A Buitendiameter buis, inch | T Draadmaat | D Doorlaat (min.), mm | K Kraagdiameter, mm | W Sleutelwijdte, inch | L Totale lengte, mm | H Draadlengte, mm | N Lengte huis, mm | I Insteekdiepte buis, mm | O-ring Maat O-ring |
|---|---|---|---|---|---|---|---|---|---|---|
| FGMCO-01S-02 | 1/16″ | 5/16-24 UN | 1,27 | 14 | 9/16″ | 26,67 | 8,63 | 22,86 | 8,6 | -011 |
| FGMCO-02S-02 | 1/8″ | 5/16-24 UN | 2,28 | 14 | 9/16″ | 32,77 | 8,63 | 26,2 | 12,7 | -011 |
| FGMCO-03S-03 | 3/16″ | 3/8-24 UN | 3,04 | 15,75 | 5/8″ | 34,29 | 9,65 | 27,7 | 13,72 | -012 |
| FGMCO-04S-04 | 1/4″ | 7/16-20 UN | 4,82 | 18,8 | 3/4″ | 38,35 | 10,41 | 31 | 15,2 | -111 |
| FGMCO-05S-05 | 5/16″ | 1/2-20 UN | 6,35 | 21,84 | 7/8″ | 40,64 | 11,17 | 33,3 | 16,2 | -112 |
| FGMCO-06S-06 | 3/8″ | 9/16-18 UN | 7,11 | 23,62 | 15/16″ | 40,89 | 11,93 | 35,05 | 16,8 | -113 |
| FGMCO-08S-08 | 1/2″ | 3/4-16 UN | 10,41 | 28,45 | 1 1/8″ | 45,77 | 11,93 | 35,81 | 22,9 | -116 |
| FGMCO-12S-12 | 3/4″ | 1 1/16-12 UN | 15,74 | 37,85 | 1 1/2″ | 52,32 | 14,22 | 42,2 | 24,4 | -215 |
| FGMCO-16S-16 | 1″ | 1 5/16-12 UN | 22,35 | 44,2 | 1 3/4″ | 58,17 | 14,22 | 45,97 | 32,2 | -219 |
Maten in mm (tenzij inch is vermeld). D is de minimale doorlaat. Maten zijn ter informatie.
