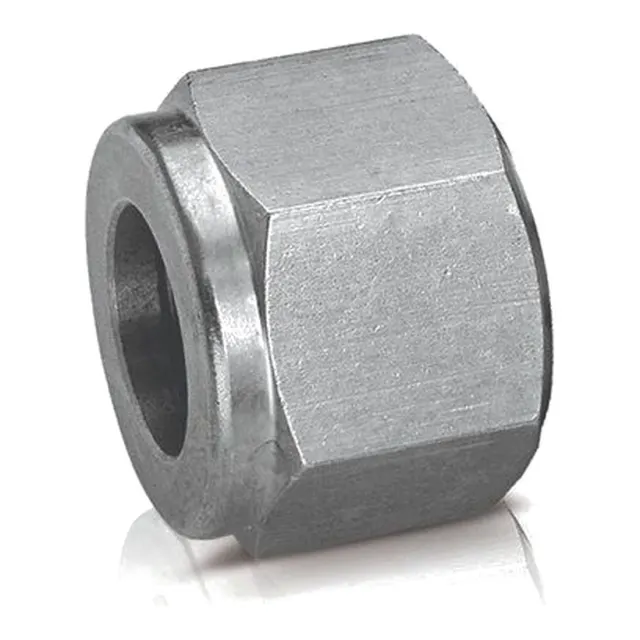

Écrou – Nut
Code produit FGN
Écrou des raccords à double bague ; il presse les bagues dans le corps pour réaliser le raccordement. Choisi selon le diamètre extérieur du tube.
- Matériau
- AISI 316 / 316L
- Système de raccordement
- Double bague
- Dimensions de tube
- Métrique 2–50 mm · Pouces 1/16″–2″
- Le matériau et la norme sont confirmés par écrit dans le devis
- Retour avec l'état du stock et le délai
Description
À propos du produit
Ce produit est fourni pour des diamètres extérieurs de tube de 2–50 mm en métrique et 1/16″–2″ en pouces ; le code et les dimensions de chaque taille figurent dans le tableau des dimensions ci-dessous.
Comment lire le code produit
Dans le code, le diamètre extérieur du tube est exprimé en seizièmes de pouce (08 = 1/2″), celui des tubes métriques en mm avec la lettre M (6M = 6 mm) ; lettre de filetage N : NPT, R : BSPT, B : BSPP, S : SAE (UN).
Les dimensions sont données à titre indicatif. Pour une demande de devis, il suffit d'indiquer le code produit ou le diamètre extérieur du tube (ainsi que la dimension du filetage pour les raccordements filetés).
Dimensions
Tableau des dimensions
Les dimensions sont en mm, les poids en kg/unité. Il vous suffit d'indiquer la dimension dont vous avez besoin dans le formulaire de devis.
Métrique

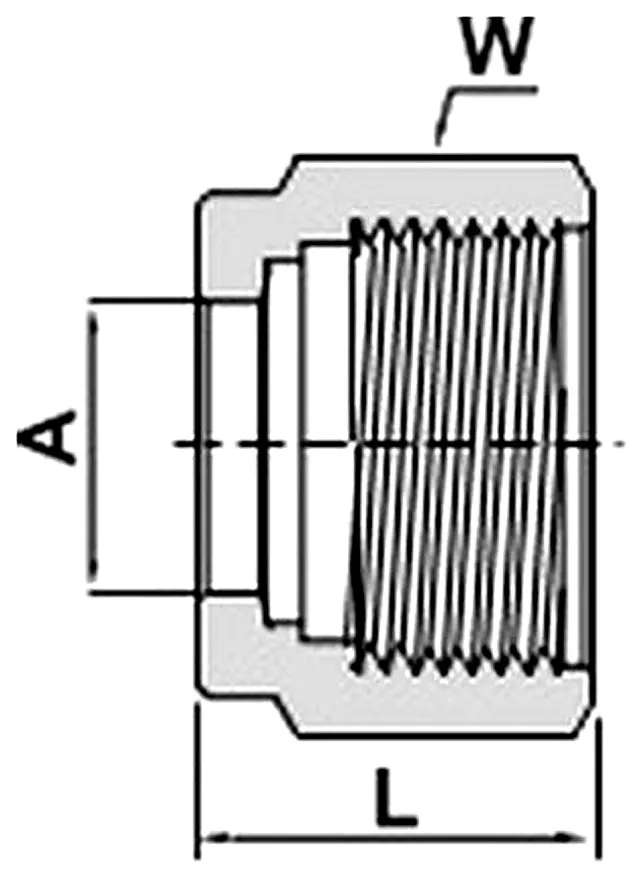

| Code | A DE du tube, mm | W Surplat, mm | L Longueur de l'écrou, mm |
|---|---|---|---|
| FGN-2M | 2 | 12 | 11,9 |
| FGN-3M | 3 | 12 | 11,9 |
| FGN-4M | 4 | 12 | 11,9 |
| FGN-6M | 6 | 14 | 12,7 |
| FGN-8M | 8 | 16 | 13,5 |
| FGN-10M | 10 | 19 | 15,1 |
| FGN-12M | 12 | 22 | 17,4 |
| FGN-14M | 14 | 25 | 17,4 |
| FGN-15M | 15 | 25 | 17,4 |
| FGN-16M | 16 | 25 | 17,4 |
| FGN-18M | 18 | 30 | 17,4 |
| FGN-20M | 20 | 32 | 17,4 |
| FGN-22M | 22 | 32 | 17,4 |
| FGN-25M | 25 | 38 | 20,6 |
| FGN-38M | 38 | 60 | 40,6 |
| FGN-50M | 50 | 3″ | 54 |
Pouces
| Code | A DE du tube, pouce | W Surplat, pouce | L Longueur de l'écrou, mm |
|---|---|---|---|
| FGN-01 | 1/16″ | 5/16″ | 7,87 |
| FGN-02 | 1/8″ | 7/16″ | 11,93 |
| FGN-03 | 3/16″ | 1/2″ | 11,93 |
| FGN-04 | 1/4″ | 9/16″ | 12,7 |
| FGN-05 | 5/16″ | 5/8″ | 13,46 |
| FGN-06 | 3/8″ | 11/16″ | 14,22 |
| FGN-08 | 1/2″ | 7/8″ | 17,52 |
| FGN-10 | 5/8″ | 1″ | 17,52 |
| FGN-12 | 3/4″ | 1 1/8″ | 17,52 |
| FGN-14 | 7/8″ | 1 1/4″ | 17,52 |
| FGN-16 | 1″ | 1 1/2″ | 20,57 |
| FGN-20 | 1 1/4″ | 1 7/8″ | 31,75 |
| FGN-24 | 1 1/2″ | 2 1/4″ | 38,1 |
| FGN-32 | 2″ | 3″ | 52,32 |
Dimensions en mm (sauf indication en pouces). D est le diamètre de passage minimal. Dimensions données à titre indicatif.
