Xarici yivli üçlük, qolda (NPT) – Male Branch Tee

Böyüt

İnstrumentasiya birləşmə elementləri Üçlüklər və krestovinalar (Tee, Cross)

Xarici yivli üçlük, qolda (NPT) – Male Branch Tee

Məhsul kodu FGMBT

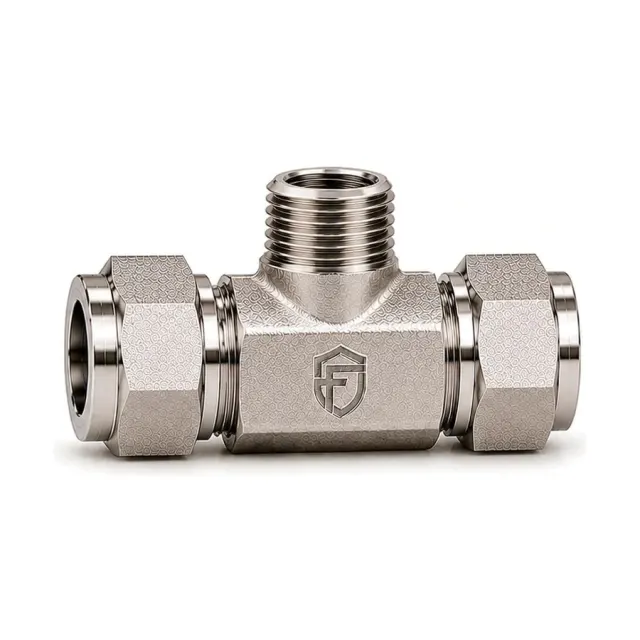

Əsas xəttin iki ucu ikiqat ferrullu boru birləşməli, qol çıxışı xarici NPT yivli üçlük.

Material: AISI 316 / 316L
Standart: ASME B1.20.1 (NPT)
Birləşmə sistemi: İkiqat ferrul
Boru ölçüləri: Metrik 6–16 mm · Düym 1/8″–3/4″

Bu məhsul üçün təklif istəyin

İndi zəng edin

Material və standart təklifdə yazılı şəkildə təsdiqlənir
Stok vəziyyəti və çatdırılma müddəti ilə cavab

Təsvir

Məhsul haqqında

Bu məhsul xarici diametri metrik 6–16 mm və düym 1/8″–3/4″ olan borular üçün təqdim olunur; hər ölçünün kodu və ölçüləri aşağıdakı ölçü cədvəlində verilib.

Məhsul kodu necə oxunur?

Kodda borunun xarici diametri düymün 1/16 hissələri ilə (08 = 1/2″), metrik borularda isə mm və M hərfi ilə (6M = 6 mm) yazılır; yiv hərfi N: NPT, R: BSPT, B: BSPP, S: SAE (UN).

Ölçülər məlumat xarakterlidir. Qiymət təklifi istəyərkən məhsul kodunu və ya borunun xarici diametrini (yivli birləşmələrdə yiv ölçüsünü də) yazmağınız kifayətdir.

Ölçülər

Ölçü cədvəli

Ölçülər mm, çəkilər kg/ədəd ilə verilir. Lazım olan ölçünü təklif formasına yazmağınız kifayətdir.

Metrik

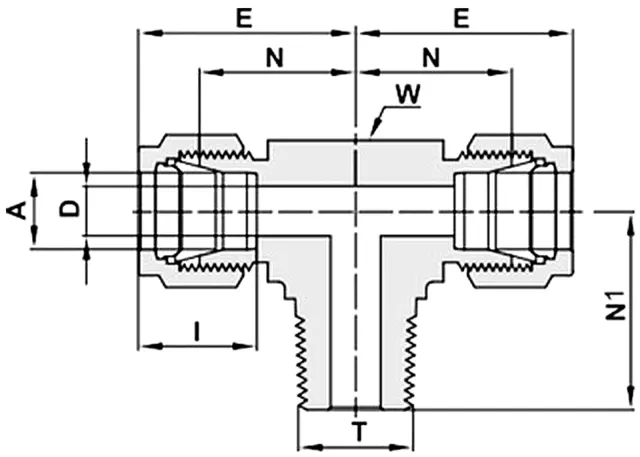

Kod	A Borunun xarici diametri, mm	T Yiv ölçüsü	D Axın dəliyi (min.), mm	W Açar ölçüsü, mm	N Mərkəzdən gövdə ucuna, mm	N1 Mərkəzdən gövdə ucuna (2-ci uc), mm	I Borunun oturma dərinliyi, mm	E Mərkəzdən qayka ucuna, mm
FGMBT-6MN-02	6	1/8″	4,8	12,7	19,6	18,8	15,3	27
FGMBT-6MN-04	6	1/4″	4,8	12,7	19,6	23,4	15,3	27
FGMBT-8MN-02	8	1/8″	4,8	15,9	22,4	20,8	16,2	29,9
FGMBT-8MN-04	8	1/4″	6,4	15,9	22,4	25,4	16,2	29,9
FGMBT-10MN-04	10	1/4″	7,1	20,6	25,9	28,2	17,2	33,5
FGMBT-12MN-04	12	1/4″	7,1	20,6	25,9	28,2	22,8	36
FGMBT-12MN-06	12	3/8″	9,5	20,6	25,9	28,2	22,8	36
FGMBT-12MN-08	12	1/2″	9,5	20,6	25,9	33	22,8	36
FGMBT-16MN-08	16	1/2″	11,9	23,8	28,7	35,8	24,4	38,8

Düym

Kod	A Borunun xarici diametri, düym	T Yiv ölçüsü	D Axın dəliyi (min.), mm	W Açar ölçüsü, mm	N Mərkəzdən gövdə ucuna, mm	N1 Mərkəzdən gövdə ucuna (2-ci uc), mm	I Borunun oturma dərinliyi, mm	E Mərkəzdən qayka ucuna, mm
FGMBT-02N-02	1/8″	1/8″	2,28	11,1	17,02	17,78	12,7	23,62
FGMBT-02N-04	1/8″	1/4″	2,28	12,7	18,03	23,37	12,7	24,64
FGMBT-03N-02	3/16″	1/8″	3,04	11,1	17,78	17,78	13,7	24,38
FGMBT-04N-02	1/4″	1/8″	4,82	12,7	19,56	18,8	15,2	26,92
FGMBT-04N-04	1/4″	1/4″	4,82	12,7	19,56	23,37	15,2	26,92
FGMBT-05N-02	5/16″	1/8″	4,82	15,9	22,35	20,83	16,2	29,71
FGMBT-06N-04	3/8″	1/4″	7,11	15,9	23,11	25,4	16,8	30,48
FGMBT-06N-06	3/8″	3/8″	7,11	20,6	25,91	28,19	16,8	33,27
FGMBT-08N-06	1/2″	3/8″	9,65	20,6	25,91	28,19	22,9	36,07
FGMBT-08N-08	1/2″	1/2″	10,41	20,6	25,91	33,02	22,9	36,07
FGMBT-10N-08	5/8″	1/2″	11,94	23,8	28,7	35,81	24,4	38,86
FGMBT-12N-12	3/4″	3/4″	15,75	28,6	29,72	36,83	24,4	39,88

Ölçülər mm ilədir (düym göstərilən hallar istisna olmaqla). D minimal axın dəliyinin diametridir. Ölçülər məlumat xarakterlidir.
