Xarici yivli adapter (NPT) – Male Adapter
Məhsul kodu FGA
Boru ucundan xarici NPT yivinə keçid təmin edən adapter; boru ucu birləşdiriciyə taxılır, digər ucu daxili NPT porta burulur.
- Material
- AISI 316 / 316L
- Standart
- ASME B1.20.1 (NPT)
- Birləşmə sistemi
- İkiqat ferrul
- Boru ölçüləri
- Metrik 3–20 mm · Düym 1/8″–1 1/2″
- Material və standart təklifdə yazılı şəkildə təsdiqlənir
- Stok vəziyyəti və çatdırılma müddəti ilə cavab
Təsvir
Məhsul haqqında
Bu məhsul xarici diametri metrik 3–20 mm və düym 1/8″–1 1/2″ olan borular üçün təqdim olunur; hər ölçünün kodu və ölçüləri aşağıdakı ölçü cədvəlində verilib.
Məhsul kodu necə oxunur?
Kodda borunun xarici diametri düymün 1/16 hissələri ilə (08 = 1/2″), metrik borularda isə mm və M hərfi ilə (6M = 6 mm) yazılır; yiv hərfi N: NPT, R: BSPT, B: BSPP, S: SAE (UN).
Ölçülər məlumat xarakterlidir. Qiymət təklifi istəyərkən məhsul kodunu və ya borunun xarici diametrini (yivli birləşmələrdə yiv ölçüsünü də) yazmağınız kifayətdir.
Ölçülər
Ölçü cədvəli
Ölçülər mm, çəkilər kg/ədəd ilə verilir. Lazım olan ölçünü təklif formasına yazmağınız kifayətdir.
Metrik

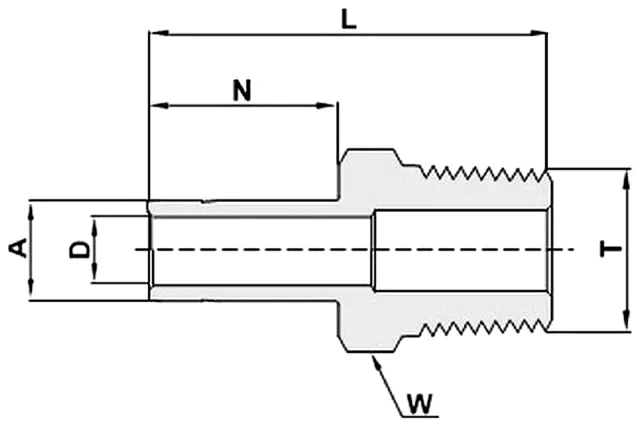

| Kod | A Boru ucunun xarici diametri, mm | T Yiv ölçüsü | D Axın dəliyi (min.), mm | W Açar ölçüsü, mm | L Ümumi uzunluq, mm | N Boru ucunun uzunluğu, mm |
|---|---|---|---|---|---|---|
| FGA-3MN-02 | 3 | 1/8″ | 2,1 | 12 | 30 | 13,5 |
| FGA-3MN-04 | 3 | 1/4″ | 2,1 | 14 | 35,3 | 13,5 |
| FGA-6MN-02 | 6 | 1/8″ | 4 | 12 | 32,8 | 15,7 |
| FGA-6MN-04 | 6 | 1/4″ | 4 | 14 | 38,1 | 15,7 |
| FGA-6MN-06 | 6 | 3/8″ | 4 | 18 | 37 | 15,7 |
| FGA-6MN-08 | 6 | 1/2″ | 4 | 22 | 43,4 | 15,7 |
| FGA-8MN-02 | 8 | 1/8″ | 4,8 | 12 | 33,5 | 16,8 |
| FGA-8MN-04 | 8 | 1/4″ | 5,6 | 14 | 39,1 | 16,8 |
| FGA-8MN-06 | 8 | 3/8″ | 5,6 | 11/16″″ | 37,8 | 16,8 |
| FGA-8MN-08 | 8 | 1/2″ | 5,6 | 22 | 43 | 16,8 |
| FGA-10MN-04 | 10 | 1/4″ | 7,1 | 9/16″″ | 39,9 | 17,5 |
| FGA-10MN-06 | 10 | 3/8″ | 7,1 | 18 | 40,6 | 17,5 |
| FGA-10MN-08 | 10 | 1/2″ | 7,1 | 22 | 46,2 | 17,5 |
| FGA-12MN-04 | 12 | 1/4″ | 7,1 | 16 | 46,5 | 23,1 |
| FGA-12MN-06 | 12 | 3/8″ | 8,8 | 18 | 46,5 | 23,1 |
| FGA-12MN-08 | 12 | 1/2″ | 8,8 | 22 | 52 | 23,1 |
| FGA-16MN-08 | 16 | 1/2″ | 11,9 | 22 | 50,5 | 24,7 |
| FGA-20MN-12 | 20 | 3/4″ | 15,1 | 27 | 54,3 | 26,6 |
Düym
| Kod | A Boru ucunun xarici diametri, düym | T Yiv ölçüsü | D Axın dəliyi (min.), mm | W Açar ölçüsü, düym | L Ümumi uzunluq, mm | N Boru ucunun uzunluğu, mm |
|---|---|---|---|---|---|---|
| FGA-02N-02 | 1/8″ | 1/8″ | 2,2 | 7/16″ | 29,5 | 13,45 |
| FGA-02N-04 | 1/8″ | 1/4″ | 2,2 | 9/16″ | 34,8 | 13,45 |
| FGA-03N-02 | 3/16″ | 1/8″ | 3 | 7/16″ | 30,2 | 14,2 |
| FGA-03N-04 | 3/16″ | 1/4″ | 3 | 9/16″ | 35,6 | 14,2 |
| FGA-04N-02 | 1/4″ | 1/8″ | 4,2 | 7/16″ | 31,8 | 15,75 |
| FGA-04N-04 | 1/4″ | 1/4″ | 4,2 | 9/16″ | 37,1 | 15,75 |
| FGA-04N-06 | 1/4″ | 3/8″ | 4,2 | 11/16″ | 37,9 | 15,75 |
| FGA-04N-08 | 1/4″ | 1/2″ | 4,2 | 7/8″ | 43,4 | 15,75 |
| FGA-05N-02 | 5/16″ | 1/8″ | 5,6 | 7/16″ | 32,7 | 16,75 |
| FGA-05N-04 | 5/16″ | 1/4″ | 5,6 | 9/16″ | 38,1 | 16,75 |
| FGA-06N-02 | 3/8″ | 1/8″ | 6,9 | 7/16″ | 33,5 | 17,5 |
| FGA-06N-04 | 3/8″ | 1/4″ | 6,9 | 9/16″ | 38,9 | 17,5 |
| FGA-06N-06 | 3/8″ | 3/8″ | 6,9 | 11/16″ | 39,6 | 17,5 |
| FGA-06N-08 | 3/8″ | 1/2″ | 6,9 | 7/8″ | 45,2 | 17,5 |
| FGA-08N-04 | 1/2″ | 1/4″ | 7,1 | 9/16″ | 44,5 | 23,1 |
| FGA-08N-06 | 1/2″ | 3/8″ | 9,4 | 11/16″ | 45,2 | 23,1 |
| FGA-08N-08 | 1/2″ | 1/2″ | 9,4 | 7/8″ | 50,8 | 23,1 |
| FGA-10N-06 | 5/8″ | 3/8″ | 9,5 | 11/16″ | 47,6 | 24,65 |
| FGA-10N-08 | 5/8″ | 1/2″ | 11,9 | 7/8″ | 52,3 | 24,65 |
| FGA-10N-12 | 5/8″ | 3/4″ | 12,7 | 1 1/16″ | 52,3 | 24,65 |
| FGA-12N-08 | 3/4″ | 1/2″ | 11,9 | 7/8″ | 52,3 | 24,65 |
| FGA-12N-12 | 3/4″ | 3/4″ | 15 | 1 1/16″ | 52,3 | 24,65 |
| FGA-12N-16 | 3/4″ | 1″ | 15 | 1 3/8″ | 57,3 | 24,65 |
| FGA-14N-12 | 7/8″ | 3/4″ | 15,9 | 1 1/16″ | 54,3 | 26,6 |
| FGA-16N-12 | 1″ | 3/4″ | 15,8 | 1 1/16″ | 58,7 | 33 |
| FGA-16N-16 | 1″ | 1″ | 20,3 | 1 3/8″ | 66 | 33 |
| FGA-20N-20 | 1 1/4″ | 1 1/4″ | 25,9 | 1 3/4″ | 80,3 | 43,82 |
| FGA-24N-24 | 1 1/2″ | 1 1/2″ | 31,6 | 2 1/8″ | 94,5 | 54,33 |
Ölçülər mm ilədir (düym göstərilən hallar istisna olmaqla). D minimal axın dəliyinin diametridir. Ölçülər məlumat xarakterlidir.
Təklif
Xarici yivli adapter (NPT) – Male Adapter üçün təklif istəyin
Ölçünü, material markasını və sayı bildirin; stok vəziyyəti, qiymət və çatdırılma müddəti ilə cavab verək.
Təklifi sürətləndirən məlumatlar
- Məhsulun kodu və ya adı, ölçü (DN / düym)
- Material markası: 304, 304L, 316 və ya 316L
- Standart / təzyiq sinfi (PN, LB, SCH)
- Say və istənilən çatdırılma yeri
